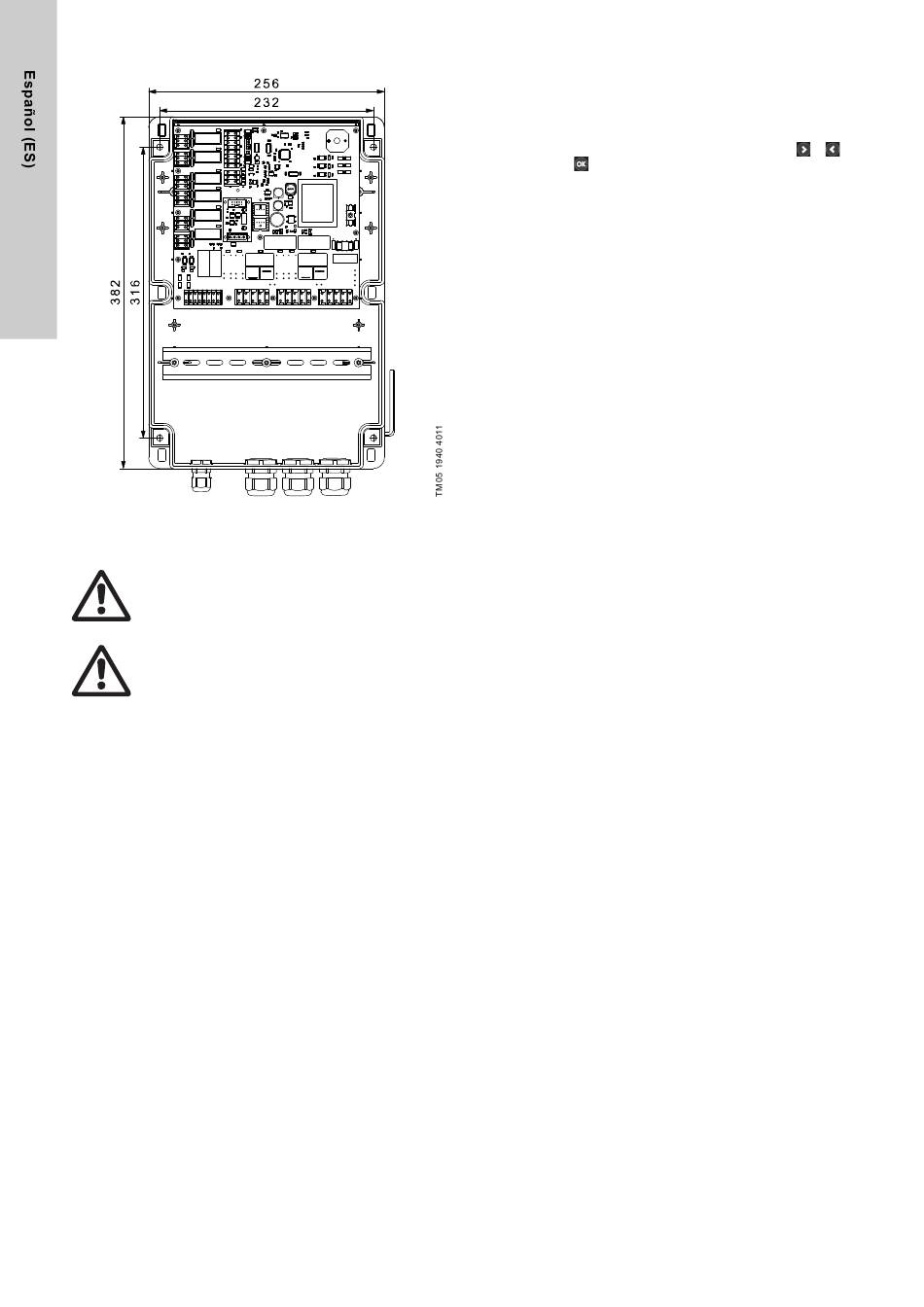

Fig. 26 Montaje del controlador en la pared
8.3 Conexión eléctrica
Advertencia
El controlador LC 221 debe conectarse según las
normas y estándares en vigor para las aplicaciones
específicas.
Advertencia
Antes de abrir la caja, desconecte la alimentación de
la red.
La tensión y frecuencia de funcionamiento están indicadas en la
placa de características del controlador. Asegúrese de que el
controlador es adecuado para el suministro eléctrico que se va a
utilizar.
Todos los cables deben colocarse por las entradas de cables y
juntas (IP56).
La toma del suministro eléctrico debe estar colocada cerca de la
caja, ya que el controlador se suministra con un cable de 1,5 m,
un enchufe Schuko para bombas monofásicas y un enchufe CEE
para bombas trifásicas.
El fusible de seguridad máximo está indicado en la placa de
características del controlador.
Si así lo requieren las normativas locales debe instalarse un
disyuntor externo de red.
176
8.4 Configuración del controlador LC 221
Solo hay que configurar el nivel de arranque correspondiente al
nivel de entrada del tanque colector. Otros valores están preesta-
blecidos, pero pueden ajustarse en caso necesario.
Seleccione la altura de la tubería de entrada a 180, 250 o
315 mm sobre el nivel del suelo, mediante los botones
y pulse el botón para guardar el valor deseado. Si la altura de
la tubería de entrada se encuentra entre dos valores, por ejemplo
a 220 mm sobre el nivel del suelo, elija el valor inmediatamente
inferior a dicha altura (180 mm). El controlador está listo para el
modo automático.
Los siguientes valores se pueden modificar en caso necesario:
Nivel de arranque
El nivel de arranque debe establecerse de acuerdo con la altura
sobre el nivel del suelo de la tubería de entrada (180, 250 y
315 mm). Los niveles de parada y de alarma están preestableci-
dos.
Intensidad nominal
Valor preestablecido de fábrica de acuerdo con la intensidad
nominal del motor. La protección contra el bloqueo de la bomba
es un valor preestablecido para sobrecorriente.
Retardo de parada
El retardo de parada aumenta el volumen útil y reduce la cantidad
de agua residual en el tanque. Además, evita que se produzcan
golpes de ariete. La válvula de retención cierra con mayor suavi-
dad. El valor preestablecido es 0.
Retardo de arranque
Normalmente, no es necesario realizar ajustes para las estacio-
nes elevadoras, salvo en una casa flotante o botes de pontones.
El valor preestablecido es 0.
Retardo de alarma
Un caudal afluente muy irregular puede provocar una alarma de
alto nivel durante un breve espacio de tiempo. Esta situación
puede darse cuando se conecta un filtro de limpieza de una pis-
cina a una estación Multilift MD. El valor predefinido es de 5
segundos.
Intervalo de mantenimiento
El intervalo de mantenimiento/revisión puede establecerse en 0,
3, 6 o 12 meses y aparece en la pantalla de "SERVICIO"
(sin señal sonora).
Restablecer alarma
Se puede configurar el controlador para restablecer algunas alar-
mas de manera automática cuando desaparece la avería; sin
embargo, la mayoría de alarmas deben restablecerse manual-
mente. Véase la sección 6.4 Descripción de indicaciones de ave-
rías. El valor preestablecido es AUTO.
Restablecer ajustes de fábrica
El controlador se reiniciará y se deberán volver a realizar los
ajustes de arranque. Véase la sección
ción.

8.4.1 Alarma externa

A menudo, las estaciones elevadoras se instalan en fosas situa-
das por debajo del sótano de los edificios. Este es el punto más
profundo del edificio y se puede colocar un disyuntor de nivel de
alarma extra fuera de la estación elevadora para detectar inunda-
ciones producidas por fugas, tuberías reventadas y entrada de
aguas subterráneas.
La alarma externa puede conectarse a un disyuntor de nivel
(230 V / 2 A) en los terminales 13, 14.
y ,
