ENGLISH
... INSTALLATION
8.1 - REGULATIONS

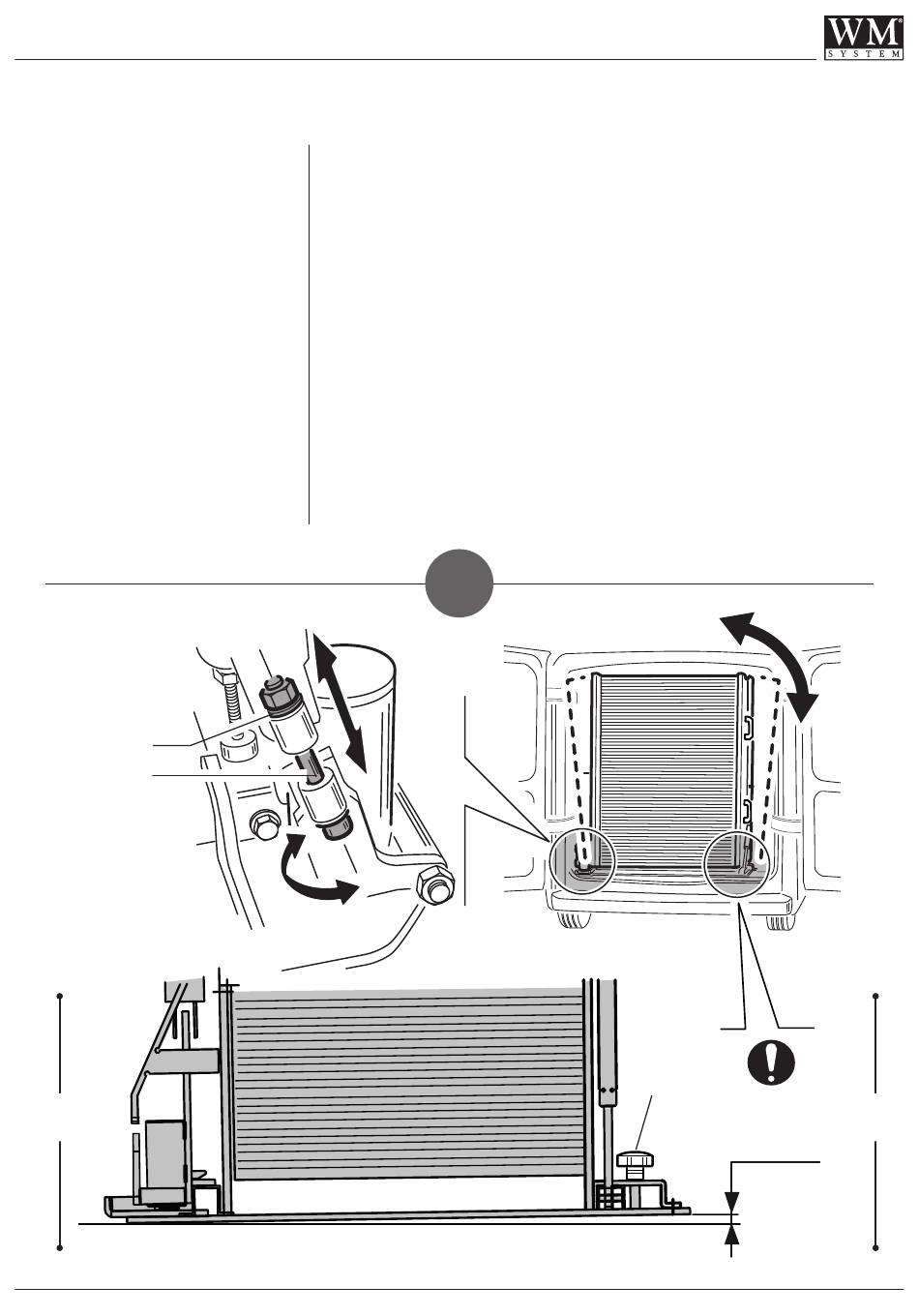

Adjusting the mounted ramp.
SIDE INCLINATION WITH CLOSED
RAMP (Fig. 38 - 39).
Adjustment only for ramps in the WM
LIGHT WM LIGHT-R model with OP-
TIONAL ROTATION.
Unscrew the fastening knob W.
Turn the bolt G to obtain and maintain
a distance of 5 mm (0.2 inch) between
the right side of the base and the vehicle
floor.
Block the bolt G with the nut L.
Make sure that the wheel R1 perfectly
touches and rolls on the floor.
Fig. - Abb. 39
L
G
LH
WM LIGHT / WM LIGHT-R / WM LIGHT FIXED
... INSTALLAZIONE
8.1 - REGOLAZIONI
Regolare la rampa montata.
INCLINAZIONE LATERALE RAMPA
CHIUSA (Fig. 38 - 39).
Regolazione solo per rampe in versio-
ne WM LIGHT WM LIGHT-R con OP-
TIONAL ROTAZIONE.
Svitare il pomolo W di fissaggio.
Agire sulla vite G per ottenere e man-
tenere una distanza di 5 mm tra il lato
destro della base e il pianale del veicolo.
Bloccare la vite G mediante il dado L.
Garantire il perfetto appoggio e rotola-
mento, sul pianale, della ruota R1.
ITALIANO
A
59
/ 164
W
5.0 mm
0.2 inch
RH
REV. 00
