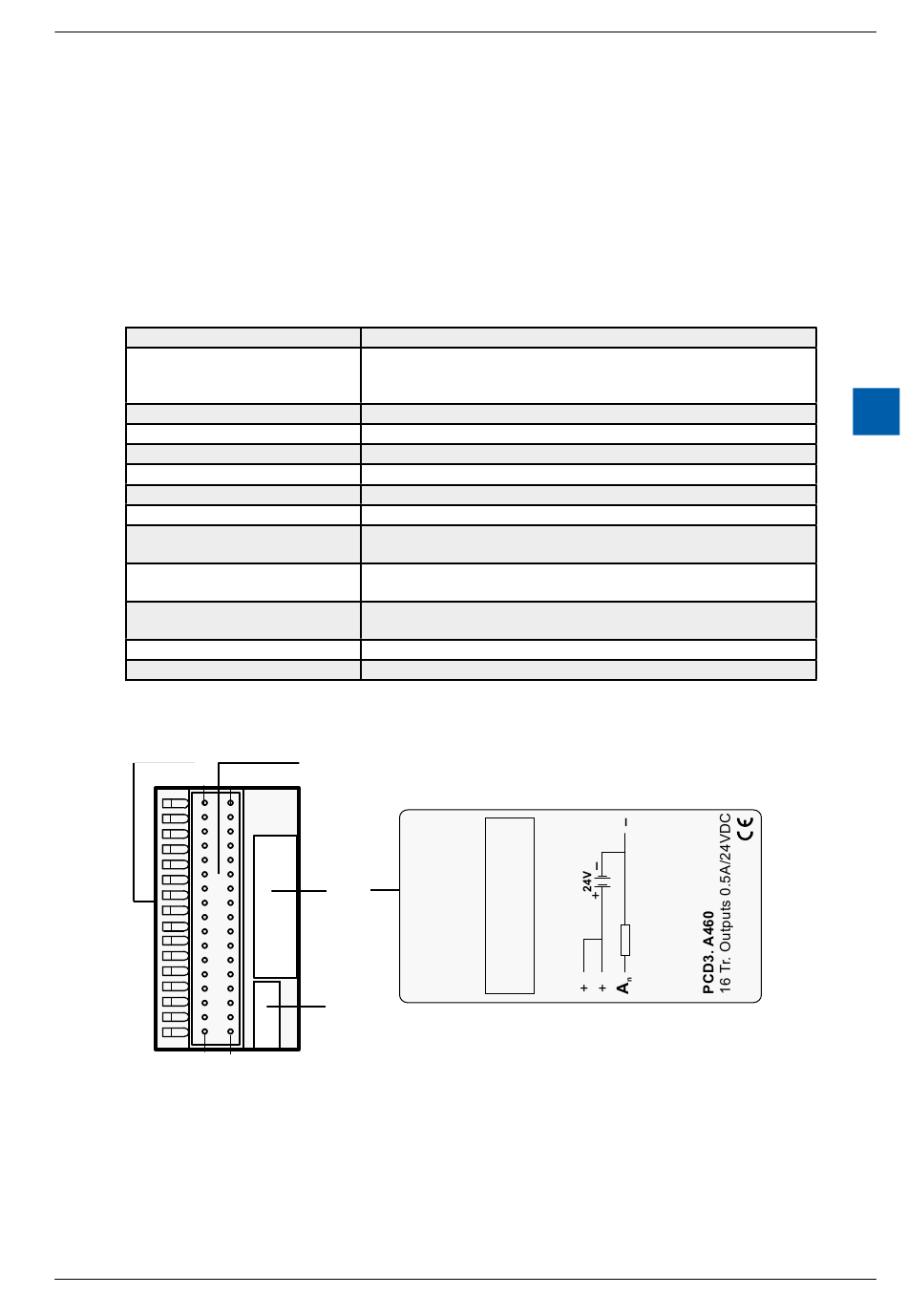

6.4.3 PCD3.A460, 16 Digitale Ausgänge für je 0.5 A,
mit Flachbandstecker
Anwendung
Preisgünstiges Ausgangsmodul mit 16 Transitorausgängen 5...500 mA, mit Kurz-
schluss-Schutz. Die einzelnen Stromkreise sind galvanisch verbunden, der Span-
nungsbereich geht von 10...32 V
Technische Daten
Anzahl Ausgänge:
Ausgangsstrom:
Kurzschluss-Schutz
Gesamtstrom pro Modul:
Betriebsart:
Spannungsbereich:
Spannungsabfall:
Ausgangsverzögerung:
Störfestigkeit:
nach IEC 801-4
Interne Stromaufnahme:
(ab +5 V Bus)
Interne Stromaufnahme:
(ab V+ Bus)
Externe Stromaufnahme:
Anschlüsse:
LEDs und Anschlüsse
LED 0...15 Anschlüsse
1 2
33 34
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
.
DC
16, galvanisch verbunden
5...500 mA (Leckstrom max. 0,1 mA)
Im Spannungsbereich 10...24 V
nicht weniger als 48 Ω betragen.
ja
8 A bei 100% ED
Quellbetrieb (Plus wird geschaltet)
10...32 V , geglättet, max. Welligkeit 10%
DC
max. 0,3 V bei 0,5 A
typ.50 µs, max. 100 µs bei ohmscher Last
4 kV in direkter Kopplung
2 kV in kapazitiver Kopplung (ganzes Leitungsbündel)
max 10 mA (alle Ausgänge = 1)
typ. 8 mA
0 mA
Laststrom
34-poliger Flachbandkabel-Anschluss
–
–
A
–
–
+
+
Beschrei-
+
+
bungsschild
4
–
–
–
6
–
+
+
0
+
+
Adress-
Schild
soll der Lastwiderstand
DC
1 2 A15
3 4
5 6
7 8
9 10
11 12
13 14
15 16 A8
17 18 A7
19 20
21 22
23 24
25 26
27 28
29 30
31 32 A0
33 34
E/A für PCD3
PCD3.A460
6
6-28
