8.1.2

Anschlussbelegung

X0
X1

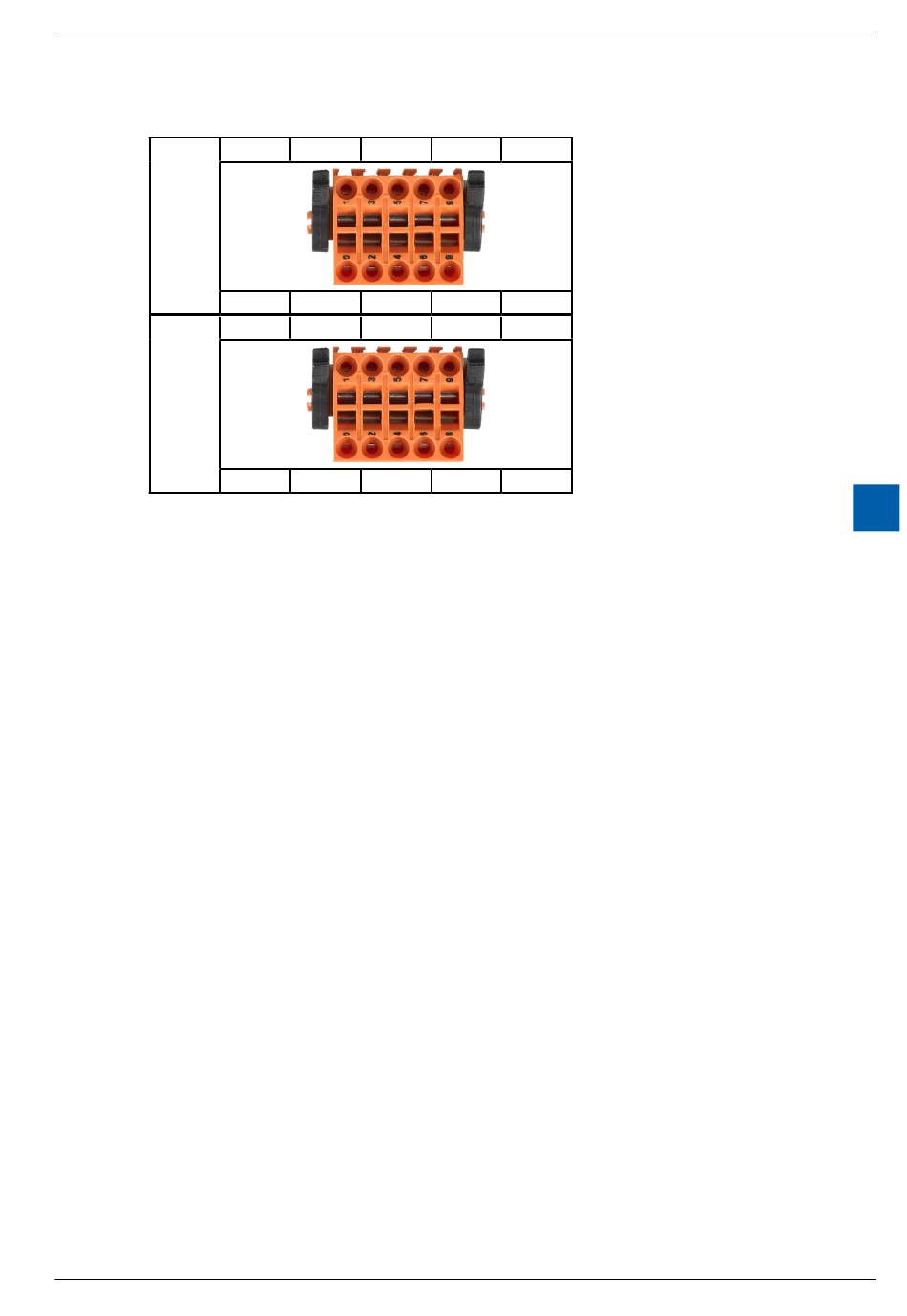

Abbildung 2: Anschlussbelegung
● 2 Anschlüsse pro Kanal (Signal und Masse). Alle Masse-Anschlüsse sind intern
verbunden.
● 4 Kanäle pro Anschluss.
● Zusätzlich 2 Masseverbindungen pro Anschluss (Pins 8 und 9). Es wird emp-
fohlen, je Klemmenblock einen dieser Masse-Anschlüsse an Protective Ground
zu verbinden.
● Drähte bis zu 1 mm².
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
1: GND 3: GND 5: GND
0: CH0 2: CH1 4: CH2
1: GND 3: GND 5: GND
0: CH4 2: CH5 4: CH6
7: GND 9: GND
6: CH3 8: GND
7: GND 9: GND
6: CH7 8: GND
PCD2.W380 & PCD3.W380
Anschlussbelegung
