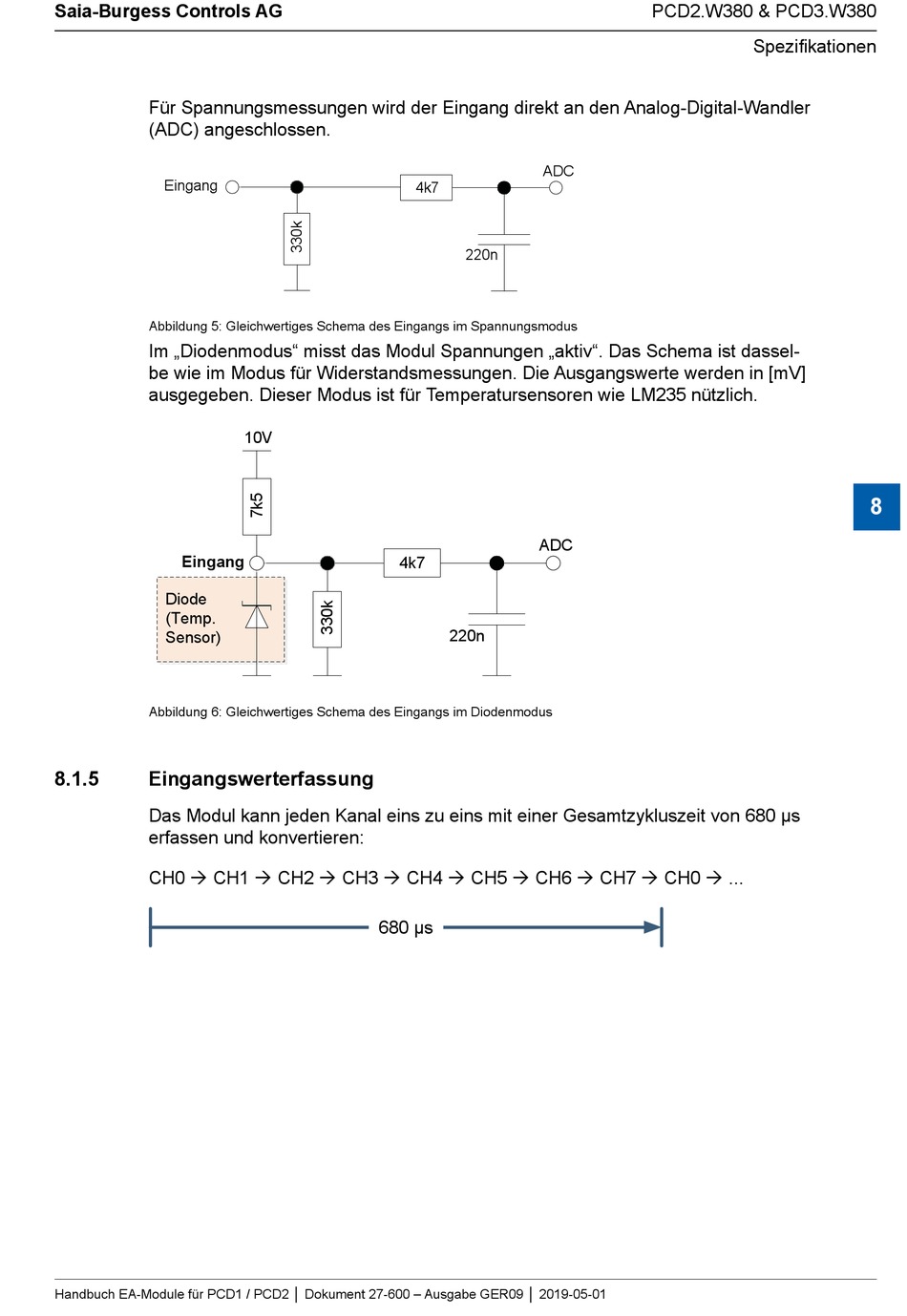

Für Spannungsmessungen wird der Eingang direkt an den Analog-Digital-Wandler
(ADC) angeschlossen.
Eingang
Abbildung 5: Gleichwertiges Schema des Eingangs im Spannungsmodus
Im „Diodenmodus" misst das Modul Spannungen „aktiv". Das Schema ist dassel-
be wie im Modus für Widerstandsmessungen. Die Ausgangswerte werden in [mV]
ausgegeben. Dieser Modus ist für Temperatursensoren wie LM235 nützlich.
Eingang
Diode
(Temp.
Sensor)
Abbildung 6: Gleichwertiges Schema des Eingangs im Diodenmodus
8.1.5

Eingangswerterfassung

Das Modul kann jeden Kanal eins zu eins mit einer Gesamtzykluszeit von 680 µs
erfassen und konvertieren:
CH0 à CH1 à CH2 à CH3 à CH4 à CH5 à CH6 à CH7 à CH0 à ...
