PCD2.G400, Multifunktionales Ein-/Ausgangsmodul

Anwendung
Kombiniertes Modul mit digitalen und analogen Ein- und Ausgängen. Mit diesem
Modul soll der Einsatzbereich der Saia PCD
und die technischen Spezifikationen basieren auf bestehenden PCD2-Modulen.
Dieses Modul kann nicht in die PCD1 eingesetzt werden.
Die technischen Daten sind den Beschreibungen dieser Module zu entnehmen.
Anzahl und Typen der Ein-/Ausgänge
10 digitale Eingänge, E0 ... E 9 (*Adressen 0 ... 9 )
Techn. Daten wie PCD2.E110, jedoch ohne Option Senkbetrieb,
d.h. kein "L"-Anschluss.
6 analoge Ausgänge, A16 ... A 21 (*Basisadresse 16, Kanäle 0 ... 5 )
0 ... 1 0 V
8 digitale Ausgänge, A32 ... A 39 (*Adressen 32 ... 3 9)
24 V
DC
2 analoge Eingänge, E48 und E49 (*Basisadresse 48, Kanäle 0 ... 1 )
0 ... 1 0 V
6 analoge Eingänge, E50 ... E 55, (*Basisadresse 48, Kanäle 2 ... 7 )
Pt/Ni 1000 / 10 bit mit den Daten des PCD2.W220.
Interne Stromaufnahme ab

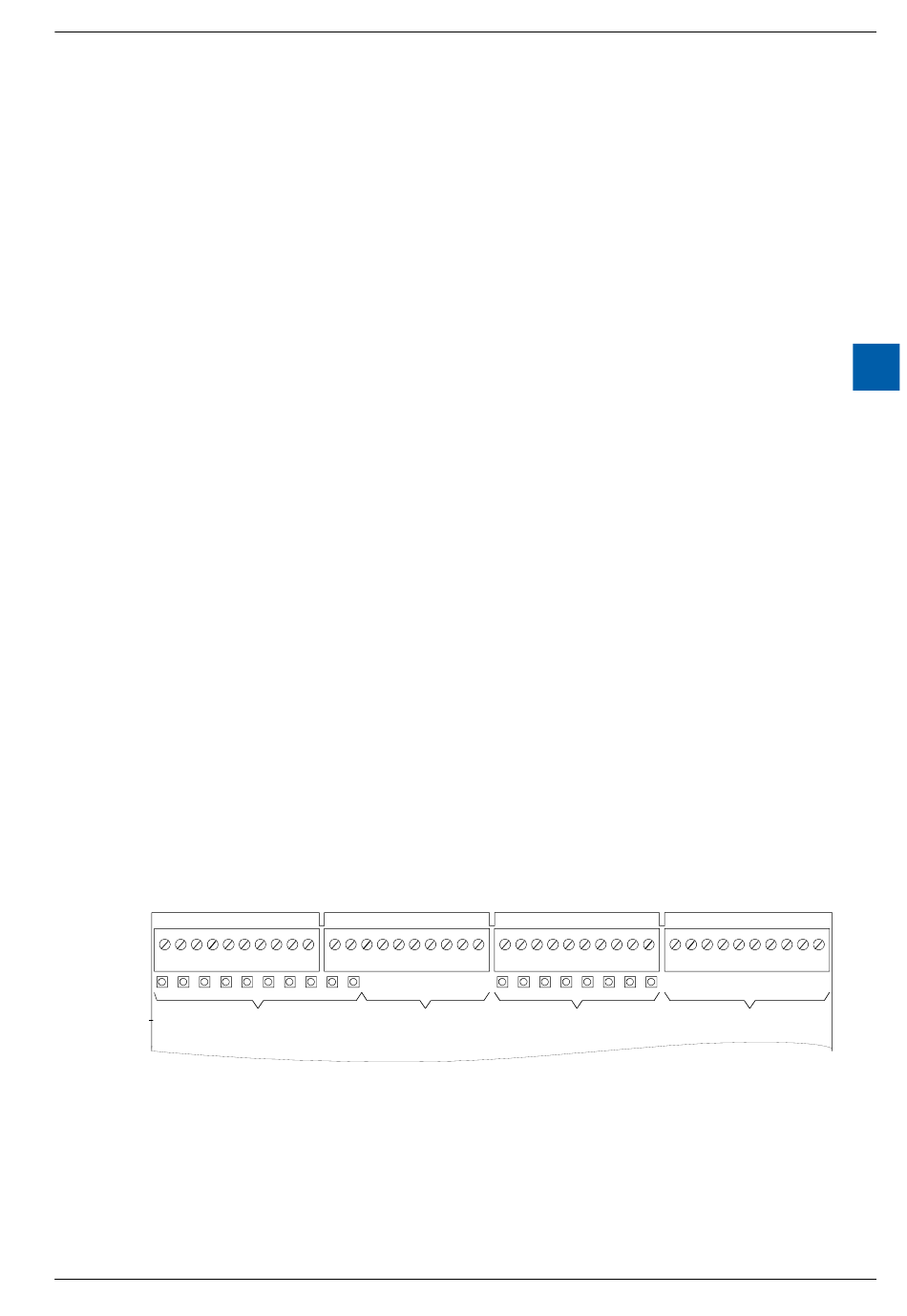

LEDs und Anschlüsse
E0 E1 E2 E3 E4
0 1 2 3 4
* Das Modul wird auf den Steckplätzen 1 ... 4 (oben) der PCD2 eingesetzt.
