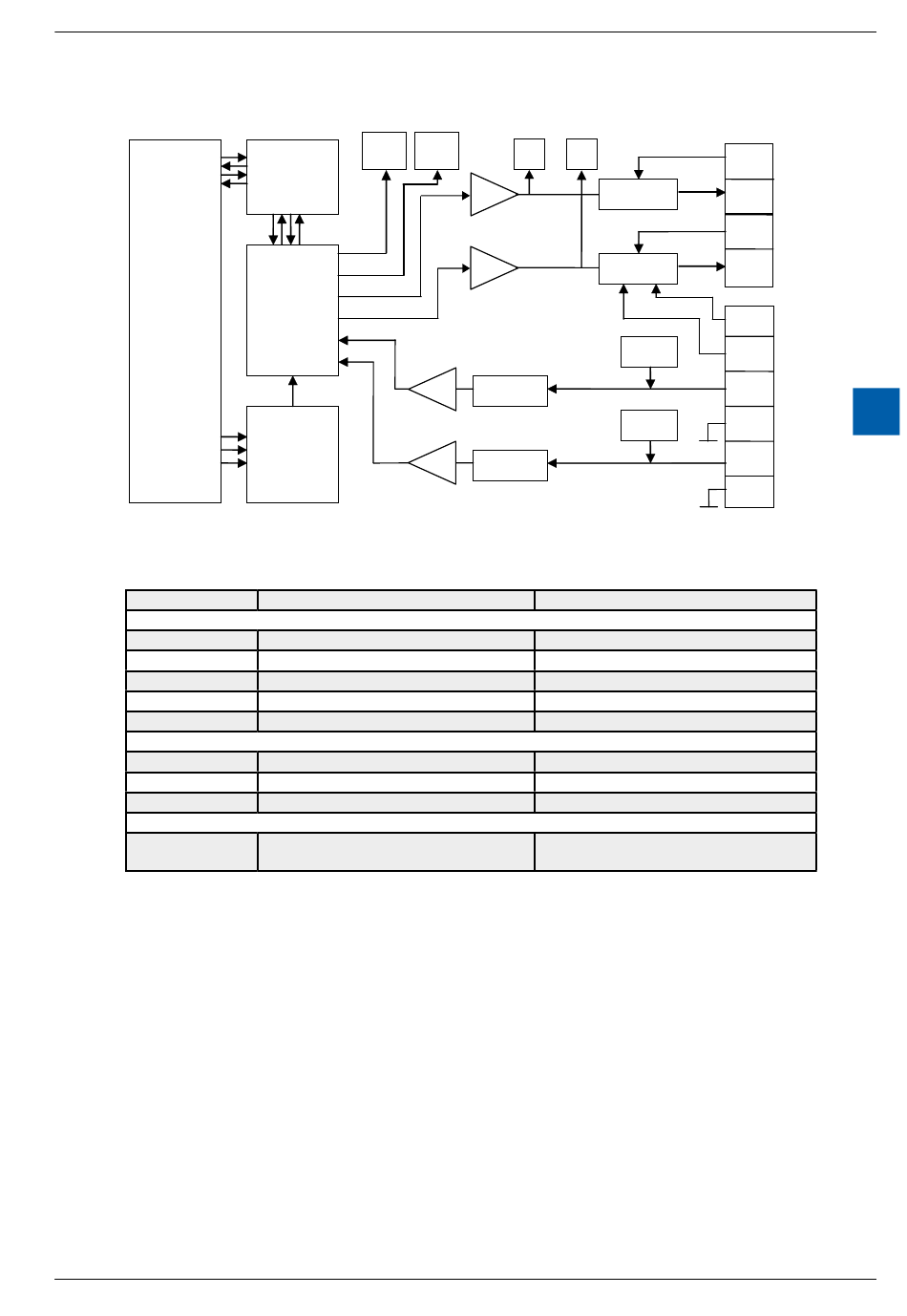

Blockschaltbild
PCD3
I/O Bus
Funktionsübersicht
Funktion
Schatten-Modul
Licht-Modul
Transparent-
Modul

Beschreibung der Funktionen

Beschattungsfunktion, allgemein
Bei der Beschattungs- Funktion wird der Storenantrieb so angeschlossen, dass
Relais 0 (OØ ) die Aufwärtsbewegung schaltet und
Relais 1 (O1) die Abwärtsbewegung.
Die beiden Ausgänge sind gegeneinander verriegelt. Es können also nicht beide Aus-
gänge eingeschaltet sein. Zur korrekten Funktion der Beschattungssteuerung sollten
an den Eingängen ausschliesslich Taster als Eingansinformation verwendet werden.
Das Modul ist ausgelegt für die Verwendung von Storenantrieben mit integrierten
Endschaltern. Löschglieder sind extern vorzusehen. Das Modul kann über eine F-Box
durch die Saia PCD
trieben werden. Die Wahl der Funktion sowie die Initialisation mit den diversen Zeiten
erfolgt ausschliesslich durch die F-Box und muss nach dem Einschalten zwingend
ausgeführt werden.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
In
Bus
LED LED
Interface
(CPLD)
Micro
Controller
Power
Supply
+5V
+3.3V
Tasten / Eingänge
Ganz auf / ab
Lamellenverschiebung auf/ab
-----
-----
-----
Ein/Aus pro Kanal (2x)
-----
-----
2 Digitale Eingänge
(24V Sinkbetrieb)
DC
sowie über die Eingänge (Storen- / Lichtschalter) am Modul be-
®
In
LED
LED
Inp. Filter
Inp. Filter
F-Box
Ganz auf / ab
Lamellenverschiebung auf/ab (variabel)
Stoppen aller Bewegungen
Reset des Moduls und Re-Initiali-sierung
Blockieren der Tasten und Eingänge
Ein/Aus pro Kanal (2x)
Reset des Moduls und Re-Initiali-sierung
Blockieren der Tasten und Eingänge
2 Relais Ausgänge
E/A für PCD3
PCD3.A860
OØa
Relais
OØb
O1a
Relais
O1b
+24V
Switch
GND
IØ
Switch GND
I1
GND
