Saia-Burgess Controls AG
Allgemeine Technische Daten Eingänge und Ausgänge
Störfestigkeit:
nach IEC 801-4
Interne Stromaufnahme:
(ab +5 V Bus)
Interne Stromaufnahme:
(from V+ Bus)
Externe Stromaufnahme:
Anschlüsse:

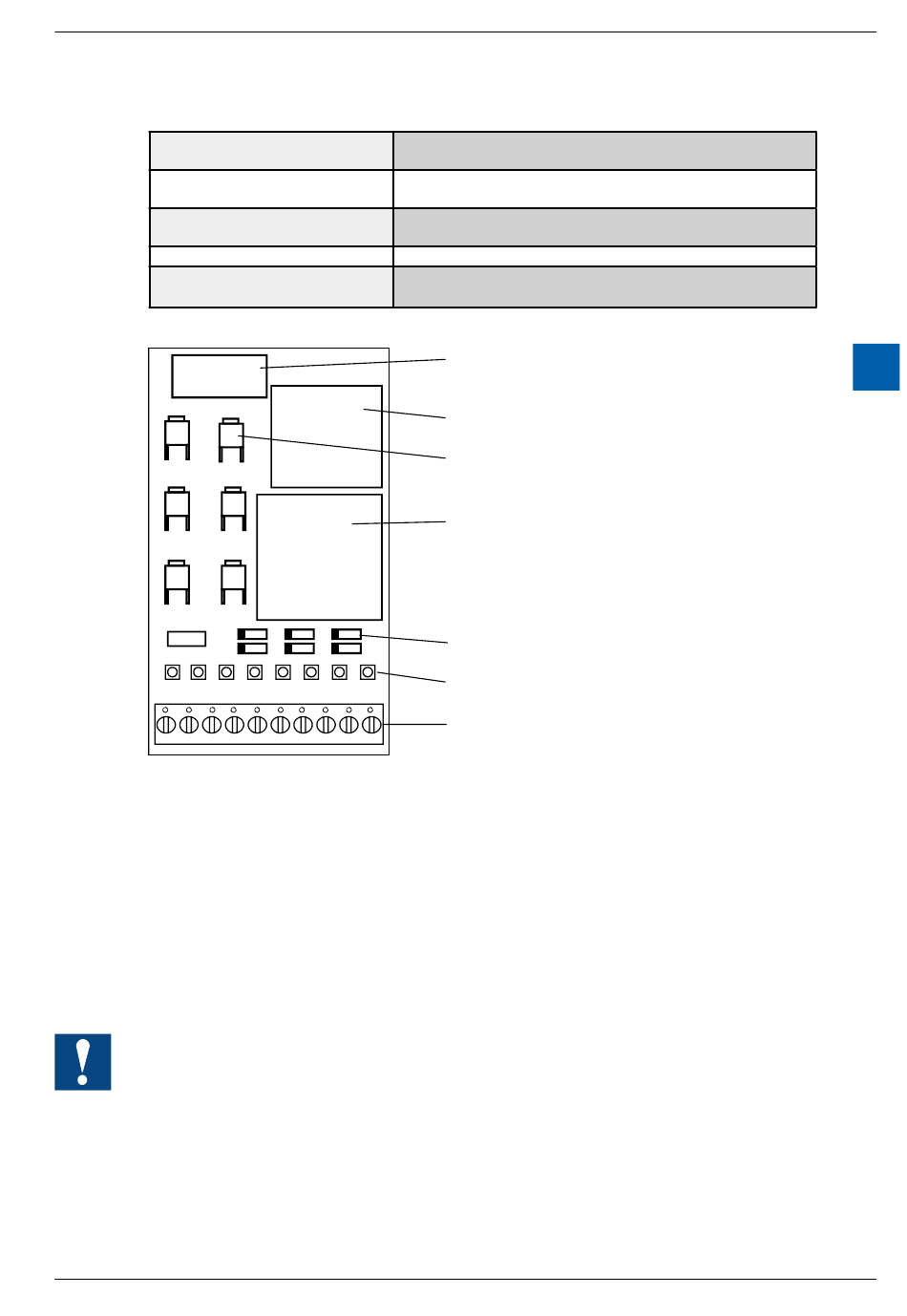

LEDs und Anschlüsse
9
8
7
Das Modul beinhaltet 8 LEDs:
● 2 LEDs sind direkt von den reinen Eingängen angesteuert.
● 2 LEDs sind direkt von den reinen Ausgängen angesteuert.
● 4 LEDs sind von den Eingängen der kombinierten Ein-/Ausgängen angesteuert
und zeigen daher immer den Zustand der Spannung an der Ein-/ Ausgangs-
klemme an.
Werden die kombinierten E/A als Ausgänge benutzt, ist zu beachten:
Die LEDs der kombinierten Ausgänge E/A2 ... E /A5 leuchten nur, wenn der Aus-
gang = 1 und eine Speisespannung von 24 V an Uext angeschlossen ist.
Verwechslung der kombinierten Ein-/Ausgänge
Werden kombinierte Ein-/Ausgänge als Eingänge im Quellbetrieb verwendet, d.h.
mit Gebern welche entweder +24 V an den Eingang legen oder offen sind, wird
der Zustand "0" eines offenen Eingangs beim fälschlicherweisen Setzen des ent-
sprechenden Ausgangs auf der gleichen Adresse auf "1" überschrieben. Wird der
Eingang jedoch mit einem Umschaltkontakt auf 0 V gezogen, kann beim fälschli-
cherweisen Setzen des entsprechenden Ausgangs der MOS-FET zerstört werden,
da dieser nicht kurzschlusssicher ist. Es sind deshalb nur Plus-schaltende Kontak-
te vorzusehen.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
4 kV in direkter Kopplung
2 kV in kapazitiver Kopplung (ganzes Leitungsbündel)
1 ... 2 5 mA
typ. 15 mA
0 mA
Laststrom
Steckbarer 10-poliger Schraubklemmenblock
(4 405 4847 0), für Ø bis 1.5 mm²
6
5
4
3
2
1
0
Bus-Stecker
Bus-Interface
Ausgangs-
transistoren
Eingangsfilter
Freilaufdioden
LED
Anschlussklemmen
E/A für PCD1 und PCD2
PCD2.B100
5-45
