Saia-Burgess Controls AG

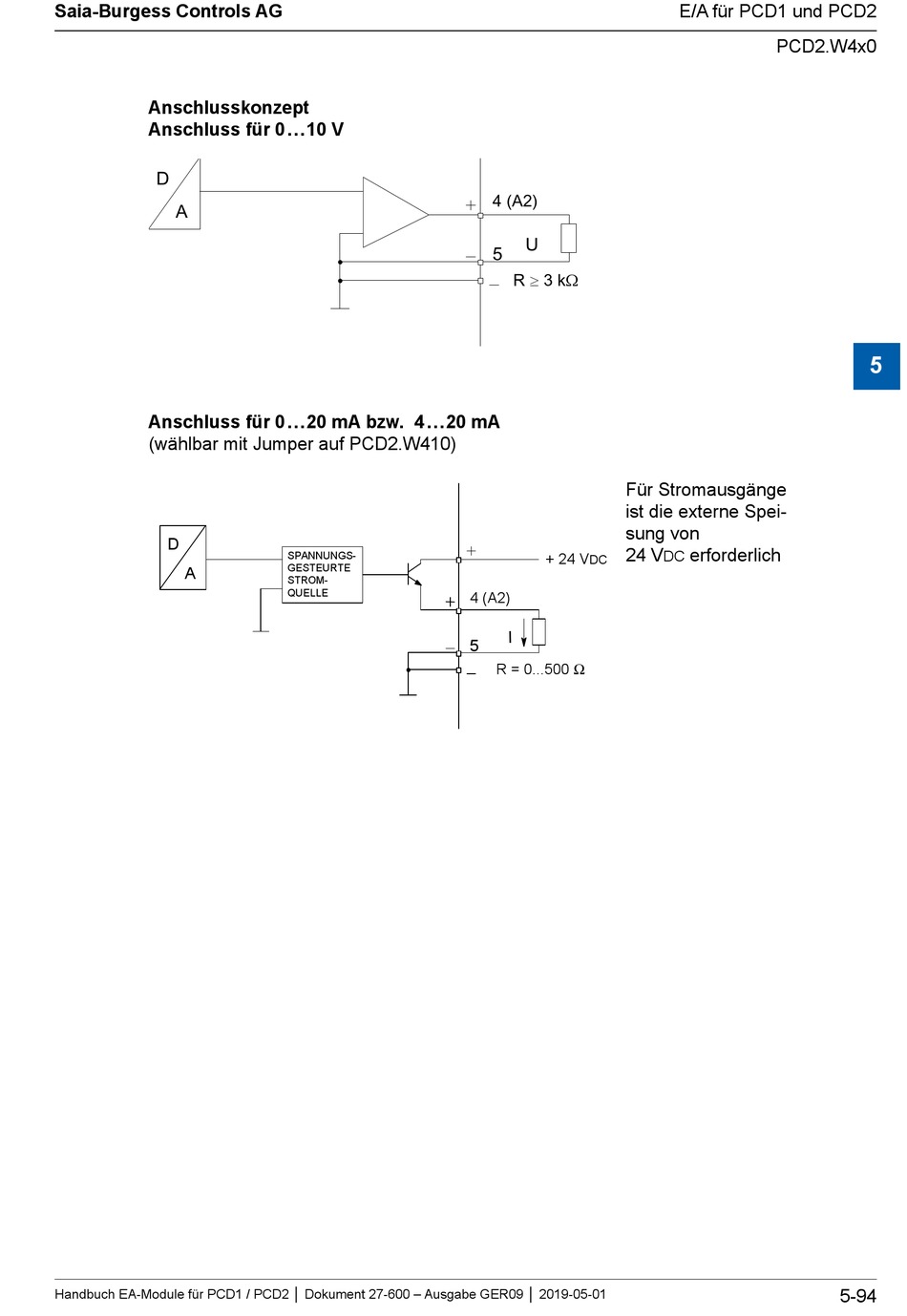

Anschlusskonzept
Anschluss für 0 ... 1 0 V
D
A
Anschluss für 0 ... 2 0 mA bzw. 4 ... 2 0 mA
(wählbar mit Jumper auf PCD2.W410)
D
A
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
SPANNUNGS-
GESTEURTE
STROM-
QUELLE
4 (A2)
U
5
R  3 k
Für Stromausgänge
ist die externe Spei-
sung von
24 V
+ 24 V
DC
4 (A2)
5
R = 0...500 Ω
E/A für PCD1 und PCD2
PCD2.W4x0
erforderlich
DC
5
5-94
