Digital-/Analog-Werte
Eingangssignale und Typ
PCD2.W300/W340 PCD2.W310/W340 PCD2.W340/50/60
+ 10.0 V
+ 5.0 V
0 V
Anschlusskonzept für Spannungs- und Stromeingänge
Die Eingangssignale für Spannung oder Strom werden direkt an den 10-poligen
Klemmenblock angeschlossen (E0 ... E 7). Um möglichst wenig Störungen über
die Leitungen auf das Modul einzukoppeln, soll der Anschluss nach dem anschlie-
ssend erläuterten Prinzip erfolgen.

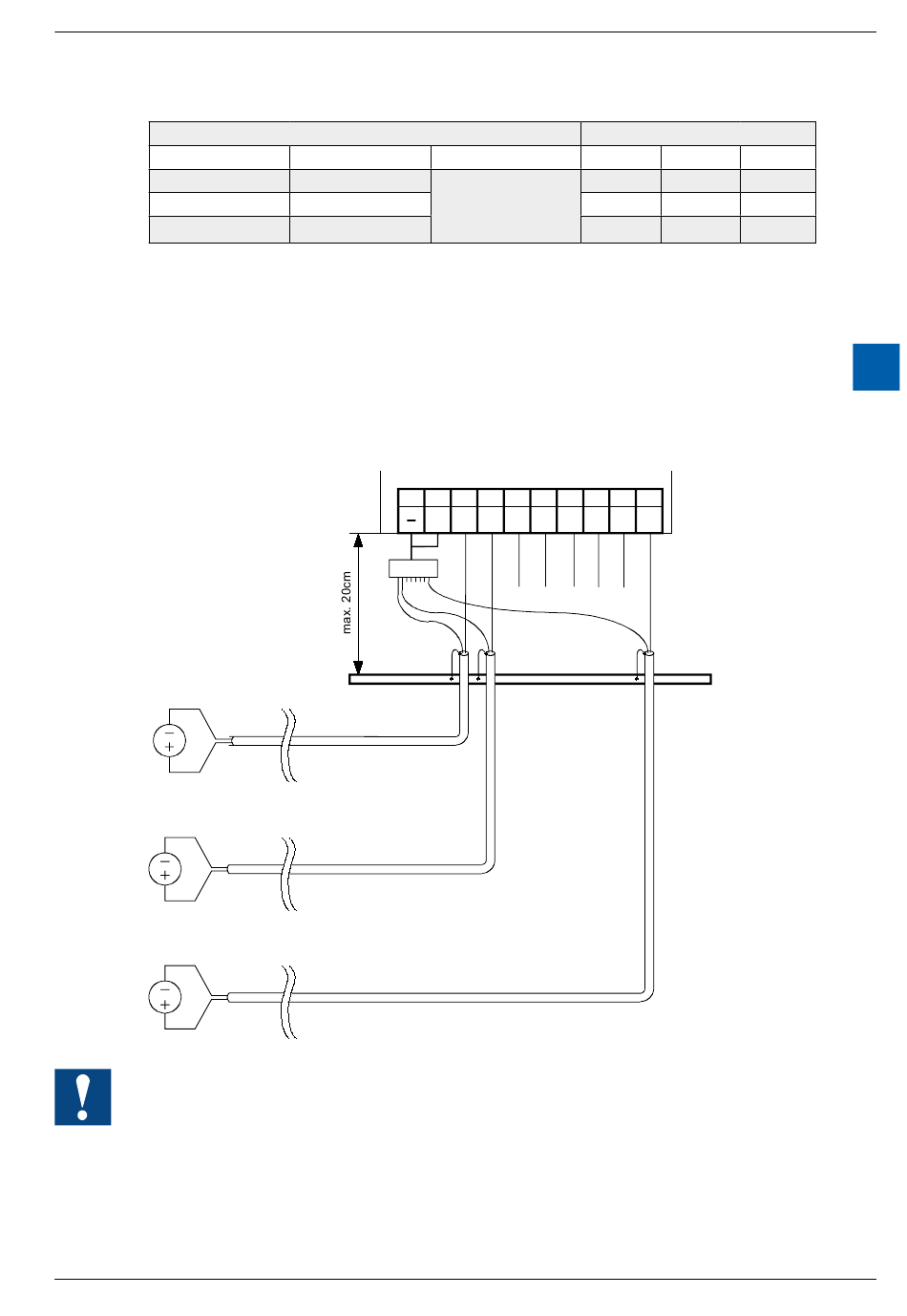

Das Schema zeigt eine typische Anordnung für den Anschluss von:
● Spannungseingängen für die Module PCD2.W300 und ... . W340 oder von
● Stromeingängen für die Module PCD2.W310 und ... . W340
● Die Referenzpotentiale der Signalquellen sind auf einen gemeinsamen GND-
Verteiler („-" und „COM" Klemmen) zu verdrahten. Um optimale Messresultate zu
erhalten, sollte jede Verbindung zu einer Erdungsschiene vermieden werden.
● Werden abgeschirmte Kabel eingesetzt, sollte der Schirm mit einer Erdungs-
schiene verbunden werden.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
+ 20 mA Mit den Formeln am
Ende des Kapitels
+ 10 mA
die entsprechenden
0 mA
Werte berechnen
9 8 7
E7
COM
Verteiler *)
*) potentialfrei
Digitale Werte
Classic
4095
2047
0
6 5 4 3 2 1 0
E6 E5 E4 E3 E2 E1 E0
Erdungsschiene
E/A für PCD1 und PCD2
PCD2.W3x0
xx7 Simatic
4095 27684
2047 13824
0 0
5
5-68
