deshalb besonders Kohlemasse-Widerstände Verwendung. Aber auch glasierte
Drahtwiderstände oder Zementwiderstände mit großer Wendelsteigung sind ge-
eignet.
Dimensionierungshilfe:

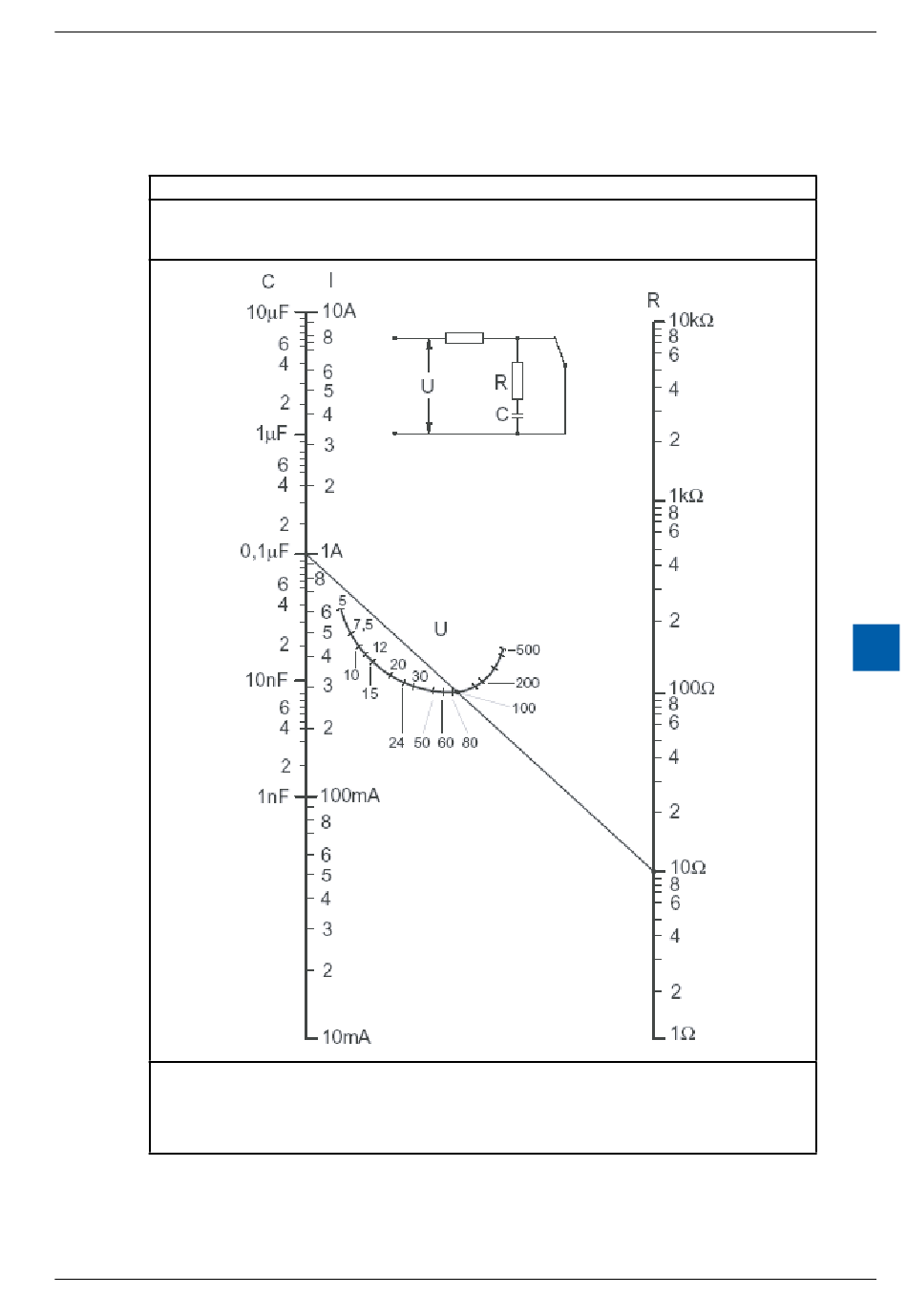

Der Wert für C ergibt sich direkt aus dem zu schaltenden Strom. Der Wert für den Widerstand R
wird gefunden, indem eine Gerade durch die entsprechenden Punkte der I- und U-Kurve gelegt
und im Schnittpunkt mit der R-Kurve der Widerstand abgelesen wird.
Beispiel:
U = 100 V
C ergibt sich unmittelbar mit 0,1 μF
R = 10 Ω (Schnittpunkt mit R-Skala)
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
Verbraucher
I = 1 A
Installationsvorschriften zu Relaiskontakten
Anhang A
A
A-10
