7.2.3 Allgemeine technische Daten der Ein- und Ausgänge
Interner Stromverbrauch: (vom +5 V bus)
Interner Stromverbrauch: (vom V+ bus)
Externer Stromverbrauch:
Terminal
7.2.4 Technische Daten der Eingänge
Anzahl Eingänge
Eingangsspannung
Eingangsstrom
Eingangsverzögerung
Überspannungsschutz
7.2.5

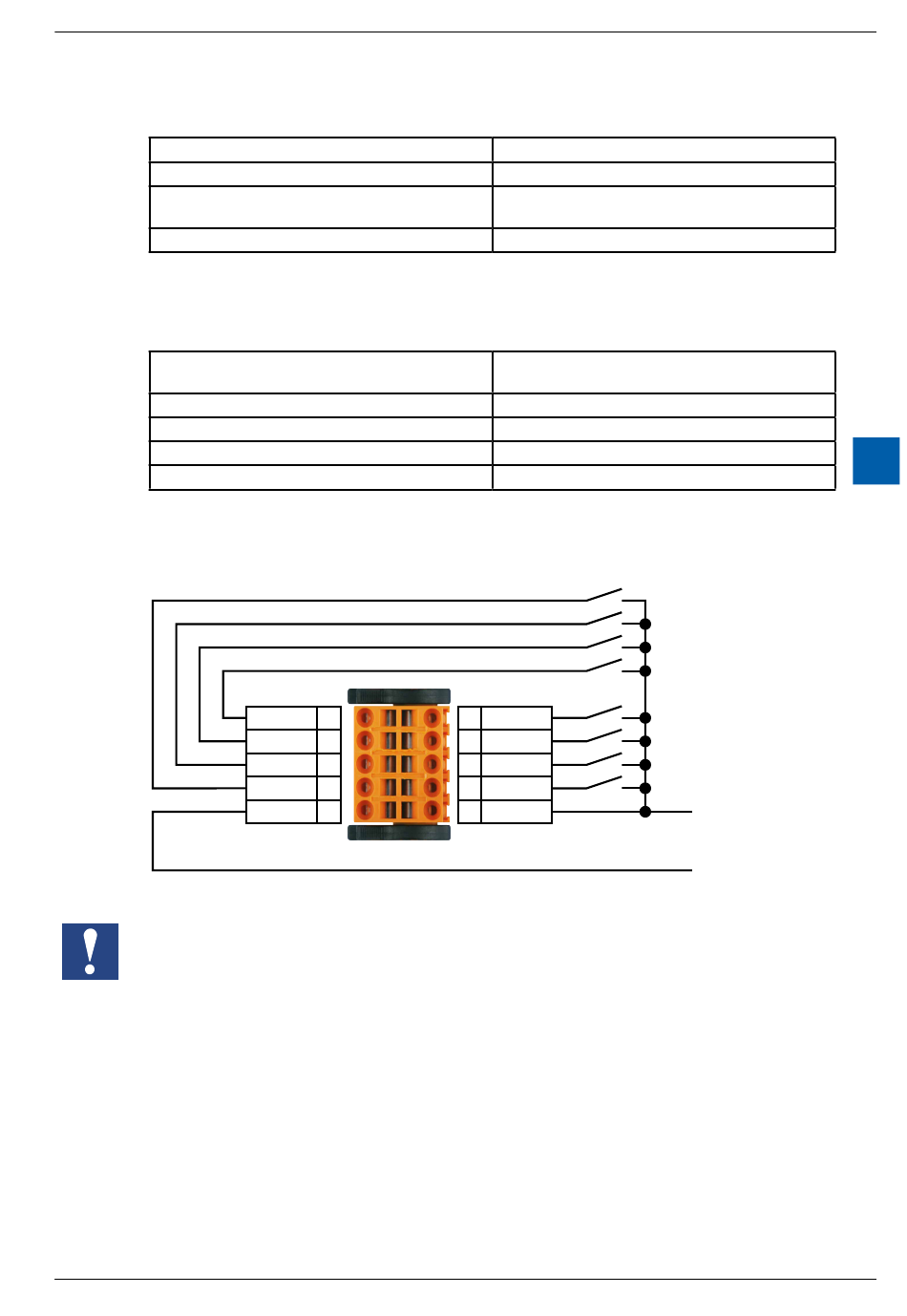

Eingangsverdrahtung

Die Versorgungspins der einzelnen Stecker müssen Spannung erhalten.
Auf richtige Polarität achten!
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
I/O_0 0
I/O_2 2
I/O_4 4
I/O_6 6
GND 8
X0 / X1
120 mA
4 mA
22 mA (für Treiber) bei 24 V
(ohne Ladestrom)
Typ K (Art.Nr. 4 405 5048 0)
16, Quellbetrieb, nicht getrennt
(Vierergruppen)
typ. 24 VDC
typ. 3 mA bei 24 VDC
8 ms (Standard) oder 0,2 ms (konfigurierbar)
Transienten-Suppressordiode 39 V
1 I/O_1
3 I/O_3
5 I/O_5
7 I/O_7
9 24V
PCD2.B160 & PCD3.B160
Hardware
24 V
0 V
7
7-4
