Saia-Burgess Controls AG
A.6.2

Installationsvorschriften zum Schalten von Niederspannung

Gültigkeitsbereich:
■ Aus Sicherheitsgründen darf Kleinspannung und Niederspannung nicht am
gleichen Modul angeschlossen werden.
■ Es dürfen auch nicht verschiedene Phasen am gleichen Modul angeschlossen
werden.
Wird ein Modul an Niederspannung angeschlossen, so sind für alle Elemente, wel-
che mit diesem System elektrisch verbunden sind, Komponenten zu verwenden,
die für Niederspannung zugelassen sind.
Bei Verwendung von Niederspannung, müssen alle Anschlüsse zu den Relaiskon-
takten, welche am gleichen Stromkreis angeschlossen sind über eine gemeinsa-
me Sicherung abgesichert werden.
Die Lastkreise können hingegen wieder einzeln abgesichert sein.

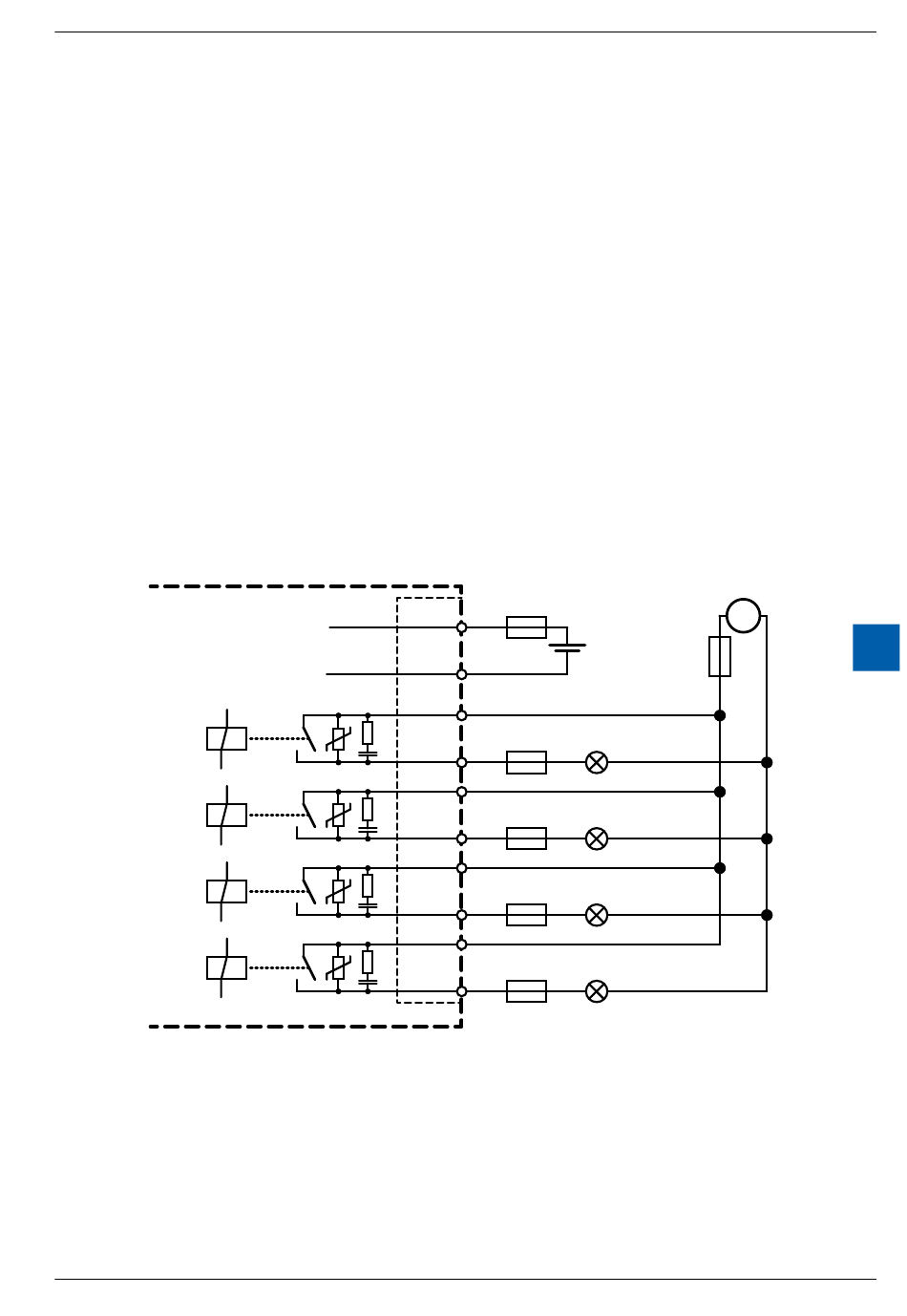

Anschlussbeispiel PCD2.A200 und PCD3.A200
Versorgungsspannung
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
PCD2.A200 und PCD3.A200
PCD2.A210 und PCD3.A210
PCD2.A220 und PCD3.A220
+24 VDC
der Relais
GND
C - A3
NO - A3
C - A2
NO - A2
C - A1
NO - A1
C - A0
NO - A0
Klemmenblock
Installationsvorschriften zu Relaiskontakten
Si
+24 VDC
Si
0-3
max. 10 A
Si 3
Last 3
max. 2 A
Si 2
Last 2
max. 2 A
Si 1
Last 1
Last 1
max. 2 A
Si 0
Last 0
Last 0
max. 2 A
Anhang A
+230 VAC
~
A
A-6
