Saia-Burgess Controls AG

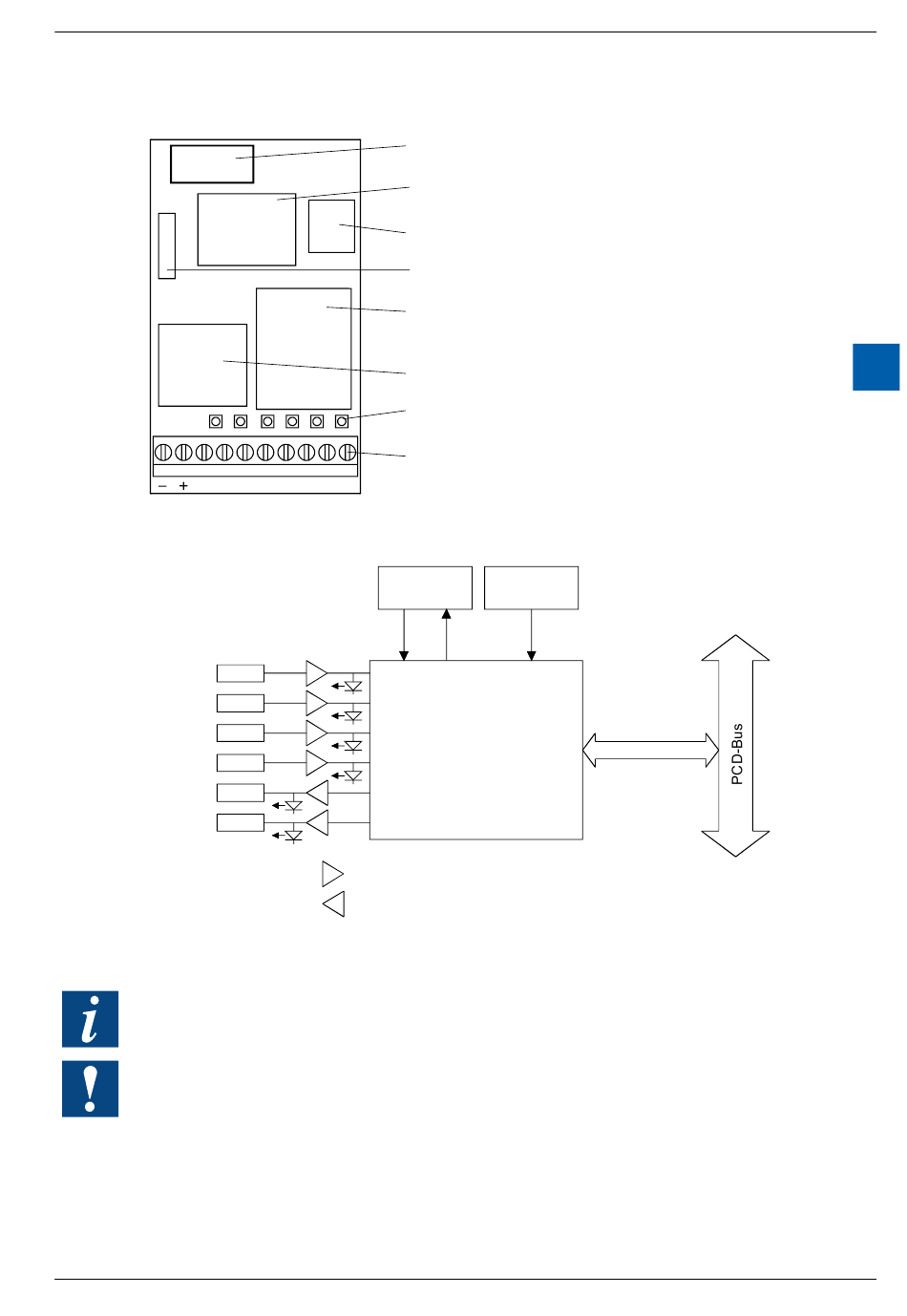

LEDs und Anschlüsse
9
8
7
6
Blockschaltbild
Eing. "A"
Eing. "B"
EnableC
EnableM
CCO
TCO
Weitere Informationen sind im "Handbuch 26/755, PCD2.H110 - Universelles
Zähl- und Messmodul" zu finden.
Watchdog: Dieses Modul kann nicht an der Basisadresse 240 (und 496 für
PCD2.M17x) eingesetzt werden, weil es vom Watchdog beeinflusst wird, was
zu Fehlfunktionen führt. Für Details, bitte das
lesen, dort ist der richtige Einsatz des Watchdogs zusammen mit PCD-Kompo-
nenten beschrieben
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
5
4
3
2
1
0
A1
E3 E2 E1 E0
A0
User PROM
E 0
E 1
E 2
E 3
A 0
A 1
Eingangsfilter und Anpassung 24V zu 5V
Ausgangsverstärker 5...32 VDC (Uext)
Bus-Stecker
FPGA
PROM auf Sockel
Oszillator
Eingangsfilter
Ausgangs
LEDs
Anschlussklemmen
LED 0
LED 1
LED 2
LED 3
LED 4
Oscillator
FPGA
(Field Programmable
Gate Array)
Kapitel «A2 Hardware Watchdog»
E/A für PCD1 und PCD2
Status des Eingangs "A"
Status des Eingangs "B"
Status des Eingangs "EnableC"
Status des Eingangs "EnableM"
Status des Ausgangs "CCO"
PCD2.H110
5
5-114
