SBC PCD7.D570CF Montageanweisung

26-066_MUL01 IG PCD7.D5xxCF 2020-04-30

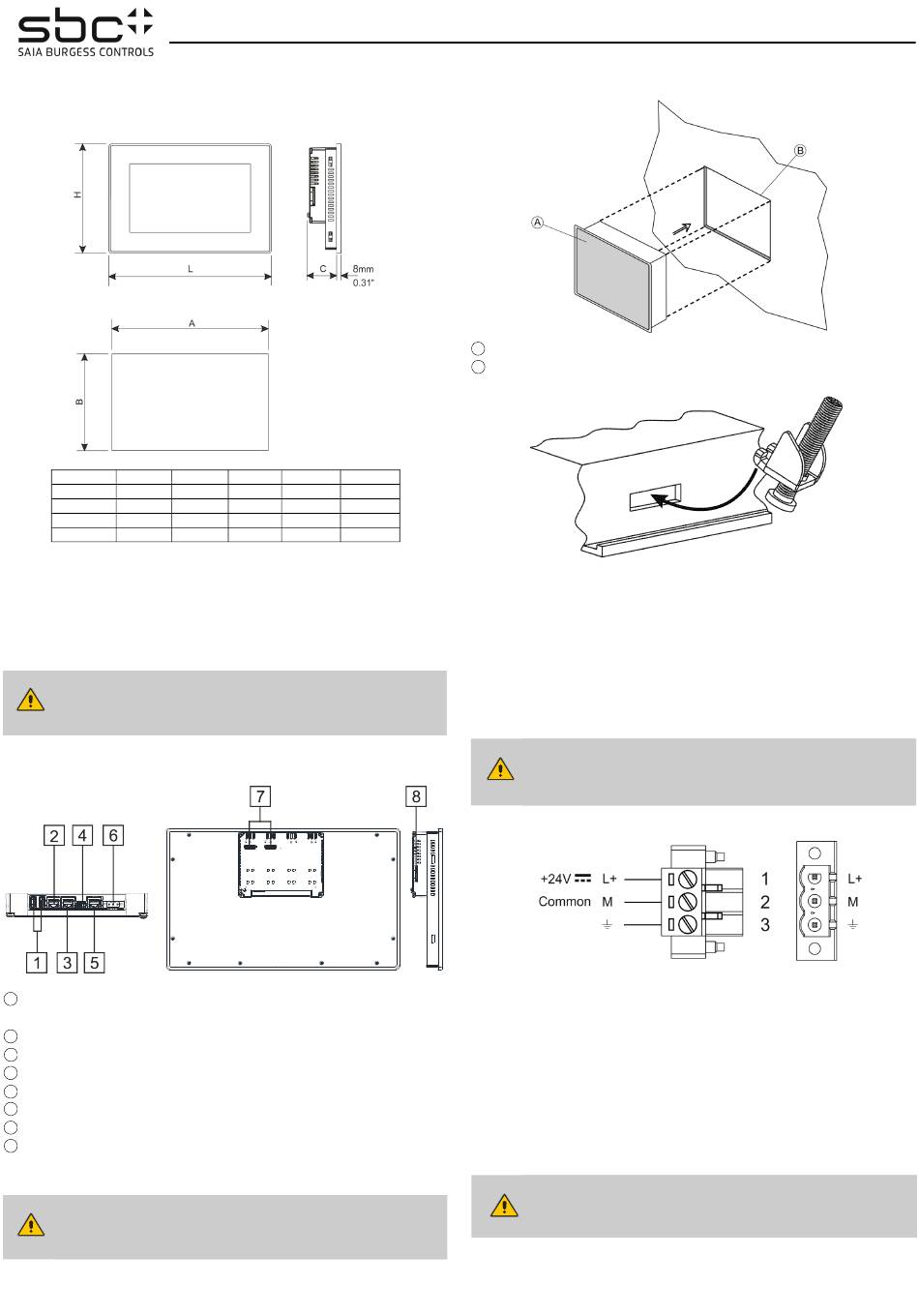

Installation guide
PCD7.D5xxCF
Dimension-Cut out/ Abmessungen-Einbauausschnitt/ Dimension-
Decoupe/ Dimensiones-Seccion/ Dimensioni-Forature
Model A
PCD7.D570CF 176mm/06.90" 136mm/05.35" 47mm/01.85" 147mm/05.79" 187mm/07.36"
PCD7.D510CF 271mm/10.66" 186mm/07.32" 56mm/02.20" 197mm/07.75" 282mm/11.10"
PCD7.D515CF 411mm/16.18" 256mm/10.00" 56mm/02.20" 267mm/10.50" 422mm/16.60"
PCD7.D521CF 541mm/21.30" 336mm/13.22" 56mm/02.20" 347mm/13.66" 552mm/21.73"
Tightening torque: 130 Ncm.
Anzugsdrehmoment: 130 Ncm.
Couple de serrage: 130 Ncm.
Par de apriete: 130 Ncm.
Coppia di serraggio: 130 Ncm.
Rear view/ Rückansicht/ Face arriere/ Vista posterior/ Vista posteriore
1 USB port V2.0, max. 500 mA - for maintenance only/ nur für die Wartung/ pour la maintenance
seulement/ solo para mantenimiento/ solo per manutenzione
2 Ethernet port 2 (10/100 Mb)
3 Ethernet port 1 (10/100 Mb)
4 Serial port - not used/ nicht benutzt/ non utilisé/ no utilizado/ non usato
5 Ethernet port 0 (10/100/1000 Mb)
6 Power supply
7 2 Expansion slots for plugin modules - not used/ nicht benutzt/ non utilisé/ no utilizado/ non usato
8 SD Card Slot - not used/ nicht benutzt/ non utilisé/ no utilizado/ non usato
All ports are SELV (Safety Extra - Low Voltage)
Alle Anschlüsse sind SELV (Kleinspannung)
Toutes les portes sont SELV (Extra Sécurité - Voltage bas)
Todos los puertos son SELV (Seguridad Extra - Baja tensión)
Tutte le porte sono in SELV (bassissima tensione di sicurezza)
26-066_MUL01 IG PCD7.D5xxCF
Montageanweisung
B C H L
Notice d`installation Instrucciones de montaje
Fixing bracket/ Befestigung/ Monter et serrer les étriers/ Piezas de
sujección/ Fissaggio supporti
A PCD7.D5xxCF
B Installation cut-out/ Einbauausschnitt/ Decoupe de montage/ Seccion para montaje/ Foratura per
il montaggio
PCD7.D570CF: 4 pieces/ Stücke/ pièces/ piezas/ pezzi
PCD7.D510CF: 9 pieces/ Stücke/ pièces/ piezas/ pezzi
PCD7.D515CF: 12 pieces/ Stücke/ pièces/ piezas/ pezzi
PCD7.D521CF: 14 pieces/ Stücke/ pièces/ piezas/ pezzi
1
26-066_MUL01 IG PCD7.D5xxCF
Power supply/ Spannungsversorgung/ Alimentatio/ Alimentacion de
corriente/ Alimentazione
Extra low voltage power supply / Limited power source.
Kleinspannung Stromversorgung / Limitierte Stromquelle.
Alimentation de voltage extra bas / tension d'alimentation limitée.
Fuente de alimentación de extra baja tensión / Tensión limitada.
Alimentatore a bassissima tensione di sicurezza / sorgente di potenza limitata.
DC Power Connector, Female - R/C Terminal Blocks (XCFR2), manufactured by Weidmuller Inc.,
Cat. No. BLZ 5.08, torque 4.5 lb-in
DC Spannungsklemme, weiblich - R/C Terminal Block (XCFR2), hergestellt durch Weidmüller Inc.,
Katalog Nr. BLZ 5.08, Drehmoment 4.5 lb-in
Conector de alimentacion Hembra- R/C Regleta de Tornillos (XCFR2) , fabricado por Weidmuller
Inc., Cat. No BLZ 5.08, par de apriete 4.5 lb-in
Alimentateur DC, femelle - Blockages terminales R/C (XCFR2), produit par Weidmuller Inc, Catalo-
gue Nr. BLZ 5.08, couple 4.5 lb-in
Connettore di alimentazione, femmina - R/C morsetti (XCFR2), prodotto da Weidmuller Inc, cat. Nr.
BLZ 5.08, coppia 4.5 lb-in
Don't open the panel rear cover when the power supply is applied.
Das Bediengerät nicht unter Spannung öffnen.
N'ouvrez pas le couvercle arrière avec le pupitre sous tension.
No abra la parte posterior del terminal cuando esté conectado a tensión.
Non aprire l'involucro dei pannelli quando sono alimentati.
3
