Digitale Eingangsmodule, galvanisch von E/A-Bus getrennt

PCD3.E500
PCD3.E610
PCD3.E613
Galvanische Trennung der Eingänge zur Saia PCD
Die Kanäle sind untereinander nicht getrennt

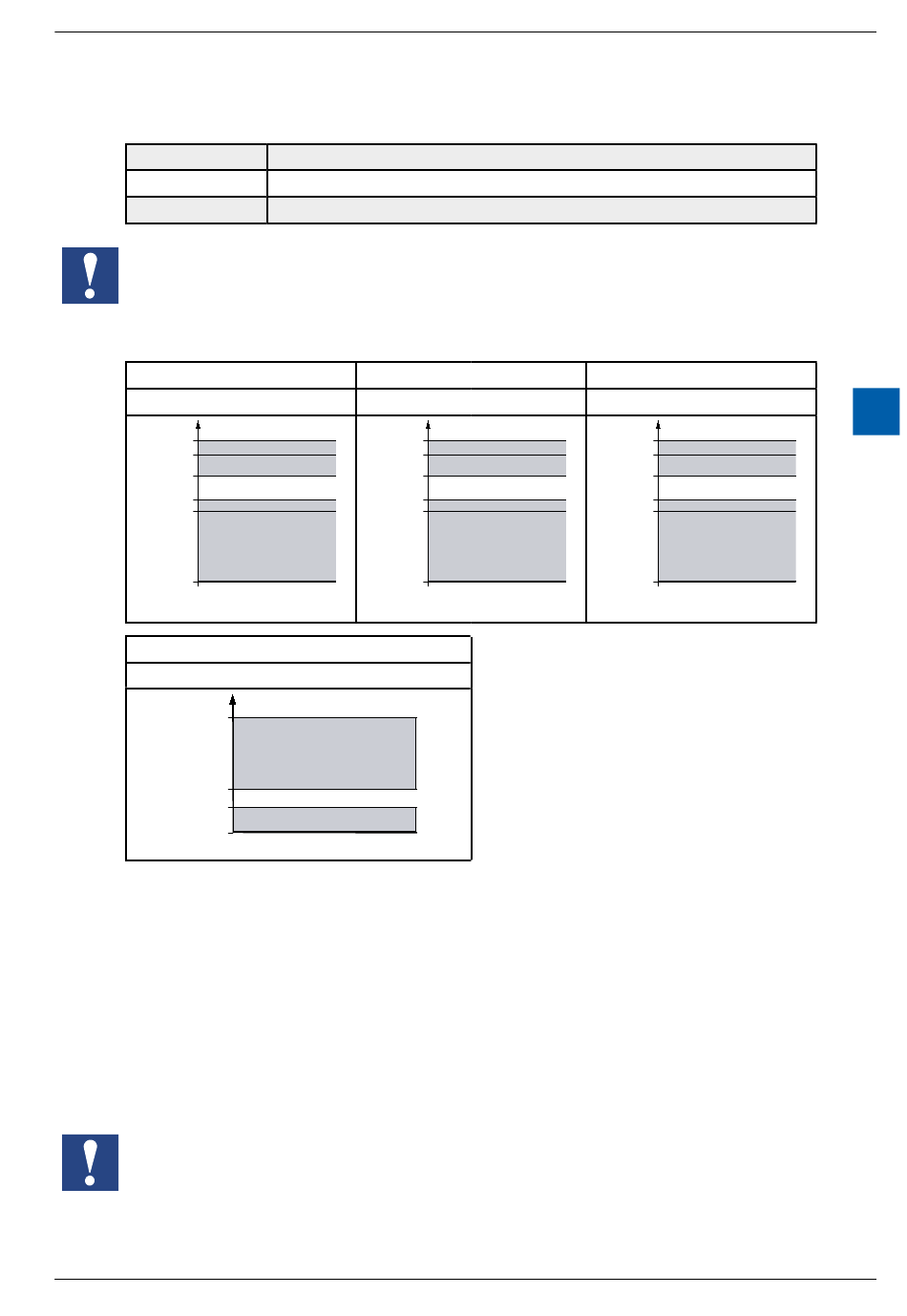

Definition der Eingangssignale
für 5 V
Auf Anfrage
7 V
DC
5 V
DC
2.5 V
DC
1 V
DC
0 V
DC
-7 V
DC
250 V
AC
80 V
AC
40 V
AC
0 V AC

Installationsvorschriften

Aus Sicherheitsgründen darf Kleinspannung (bis 50 V) und Niederspannung
(50 ... 2 50 V) nicht am selben Modul angeschlossen werden.
Wird ein Modul des Saia PCD
schlossen, so sind für alle Elemente, welche mit diesem System galvanisch verbun-
den sind, Komponenten zu verwenden, die für Niederspannung zugelassen sind.
Bei Verwendung von Niederspannung, müssen alle Anschlüsse zu den Relaiskon-
takten eines Moduls am gleichen Stromkreis angeschlossen sein, d.h. es ist nur eine
Phase pro Modul über eine gemeinsame Sicherung zulässig. Die einzelnen Lastkrei-
se können hingegen wieder einzeln abgesichert sein.
E/A-Module und E/A Klemmenblöcke dürfen nur im spannungslosen Zustand der Saia PCD
gezogen oder gesteckt werden. Die externe Spannungsversorgung der Module +24 V muss
auch ausgeschaltet werden.
