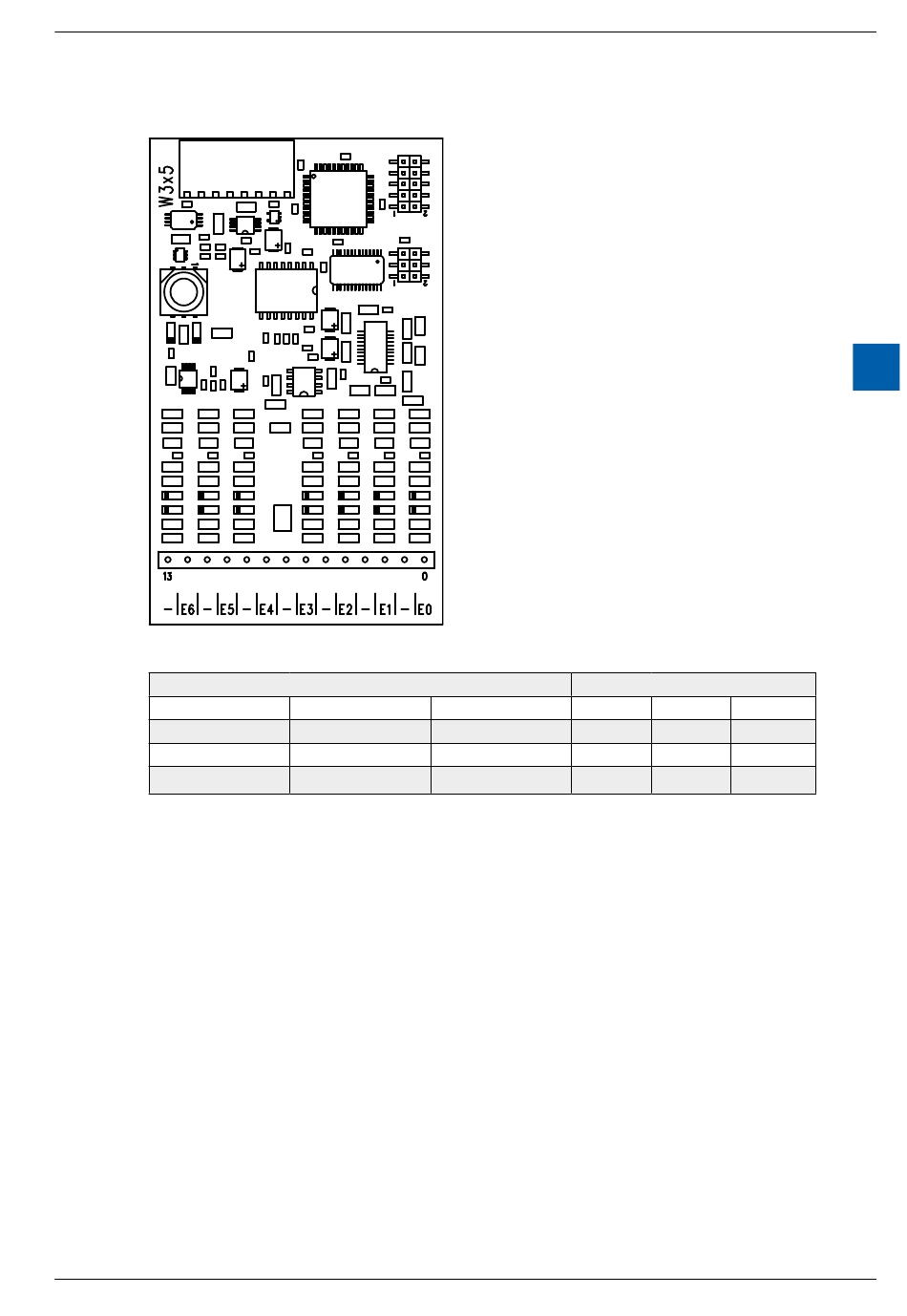

Anschlüsse
Digital-/Analog-Werte
Eingangssignale und Typ
PCD2.W305
+ 10.0 V
+ 5.0 V
0 V
Anschlusskonzept für Spannungs- und Stromeingänge
Die Eingangssignale für Spannung oder Strom werden direkt an den 14-poligen
Klemmenblock angeschlossen (E0 ... E 6 und COM). Um möglichst wenig Störun-
gen über die Leitungen auf das Modul einzukoppeln, soll der Anschluss nach dem
anschliessend erläuterten Prinzip erfolgen.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
PCD2.W315 PCD2.W325
+ 20 mA +10 V
+ 10 mA 0 V
0 mA –10 V
E/A für PCD1 und PCD2
Digitale Werte
Classic xx7 Simatic
4095 4095 27684
2047 2047 13842
0 0 0
PCD2.W3x5
