Saia-Burgess Controls AG

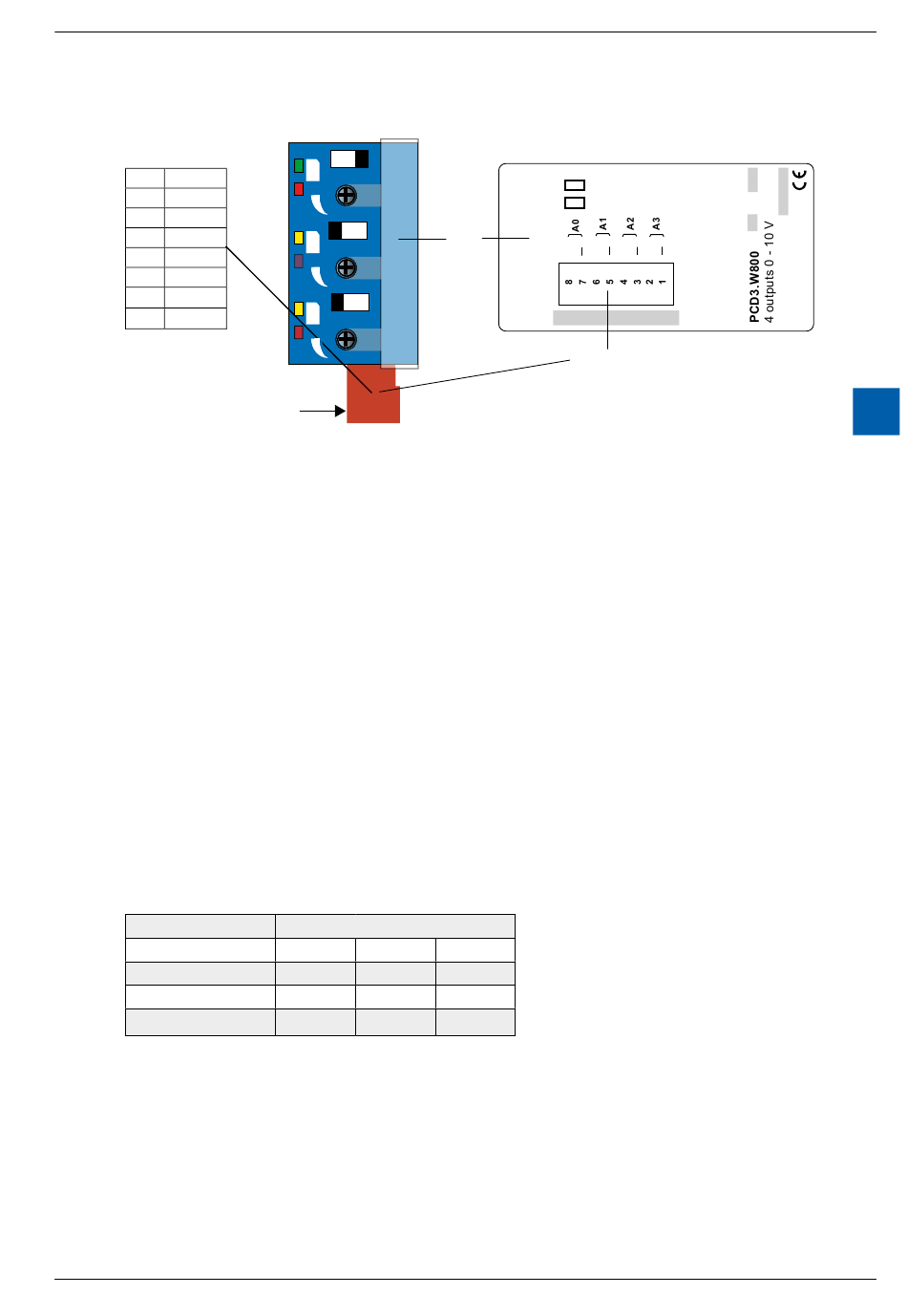

LEDs und Anschlüsse
8
A0
7
GND
6
A1
5
GND
4
A2
3
GND
2
A3
1
GND
Klemme 8 liegt vorne
Bedienelemente
Die Kanäle A0...A2 verfügen über je einen Kippschalter mit den 2 Schaltstellungen
Manuel und Automatik.
Es sind jeweils 2 LED pro Kanal bestückt:
Die obere LED ist zweifarbig und zeigt den Betriebsmode des Kanals an:
gelb = Manuell; grün = Automatik
Die untere LED zeigt mit der entsprechenden Helligkeit (rot) die Ausgangsspannung
des Kanals an (Manuell und Automatik).
Beispiel (oben):
Ausgang 0:
Ausgang 1:
Ausgang 2:
Digital-/Analog-Werte
Ausgangssignale
+ 10.0 V
+ 5.0 V
0 V
Der Anwender hat die Möglichkeit, eine applikationsspezifische Parametrierung
vorzunehmen. Damit ist es beispielsweise möglich, direkt in % zu arbeiten. Hierzu ist
in der FBox die entsprechende Parametrierung auf 0...1'000 einzustellen, was in der
HLK Bibliothek 0...100.0 % entspricht.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
0
M
A
Beschreibungs-
1
schild
M
A
2
M
A
Automatik
LED 1 = grün
Wert (100 %) LED 2 = rot (voll)
Manuell
LED 1 = gelb
Wert (15 %)
LED 2 = rot (schwach)
Manuell
LED 1 = gelb
Wert (85 %)
LED 2 = rot (stark)
Digitale Werte
Classic
xx7
Simatic
1023
1023
27684
511
511
13824
0
0
0
LEDs
green: Automatic
W
yellow: Manual
red:
Output Voltage
8
0
0
Anschlüsse
E/A für PCD3
PCD3.W800
6
6-106
