Saia-Burgess Controls AG
6.1.4

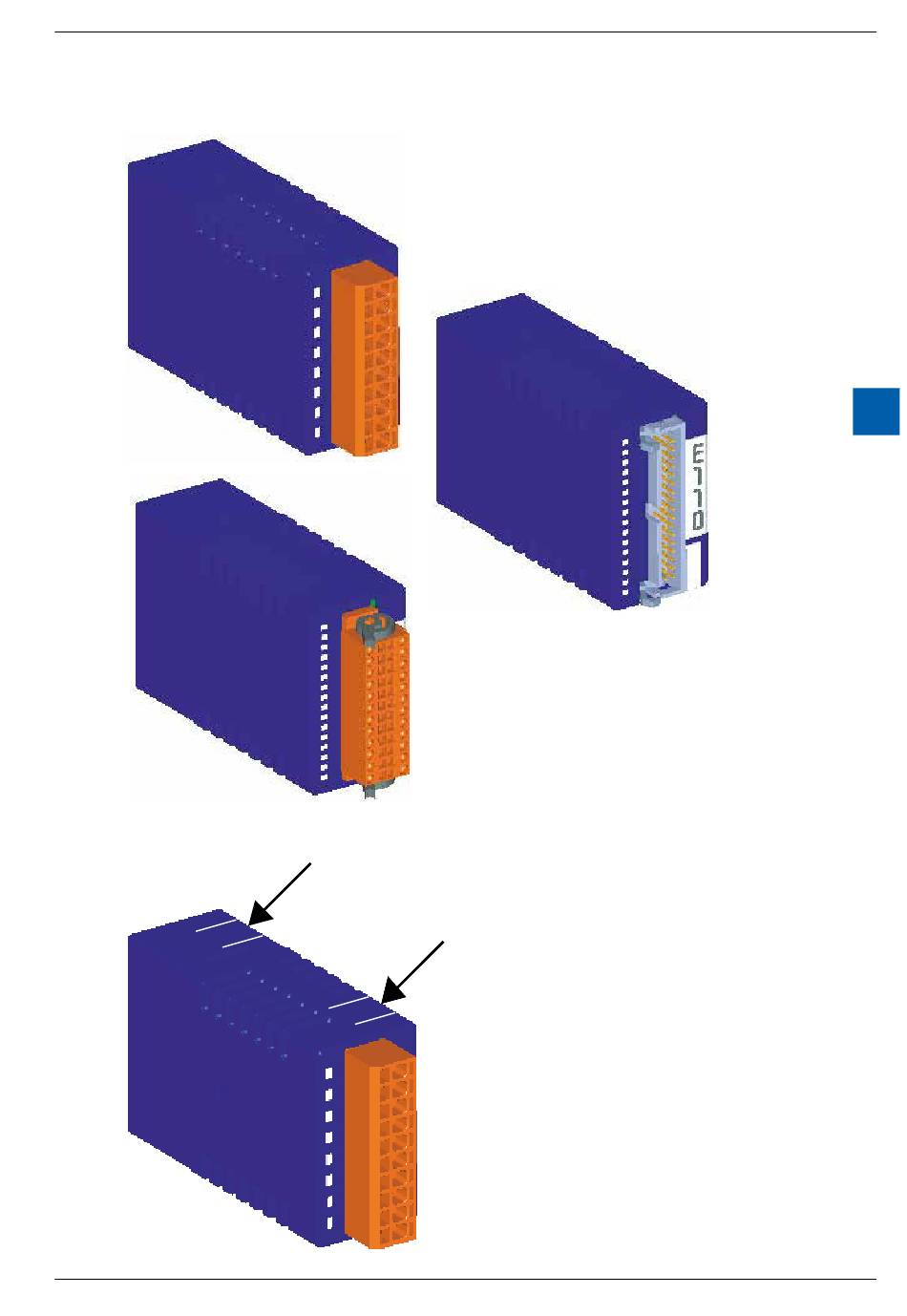

Beispiele E/A Module

6.1.5
Öffnen des Modul-Gehäuses
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
Modul mit 8 LEDs, 10-poliger
Schraub- oder Federkraftklemmenblock
Modul mit 16 LEDs, 24-poliger
Federkraftklemmenblock
Öffnen
An den beiden schmalen Oberflächen des
Gehäuses befinden sich je zwei Snap-in
Laschen. Diese zuerst auf der einen Seite,
dann auf der anderen mit den Fingernägeln
leicht anheben und die beiden Gehäuseteile
von einandernehmen.
Schliessen
Zum Schliessen des Gehäuses das Unterteil
auf eine ebene Fläche (Tisch etc.) legen.
Sicherstellen, dass die Leiterplatte exakt in
diesem Gehäuseteil liegt. Oberteil auf das
Unterteil drücken bis die Snap-in Laschen
hörbar einrasten. Sicherstellen, dass alle
vier Laschen korrekt eingeschnappt sind.
Einführung E/A Module
Modul mit 16 LEDs,
Anschluss über 34-poligen
Flachbandstecker
E/A für PCD3
6
6-10
