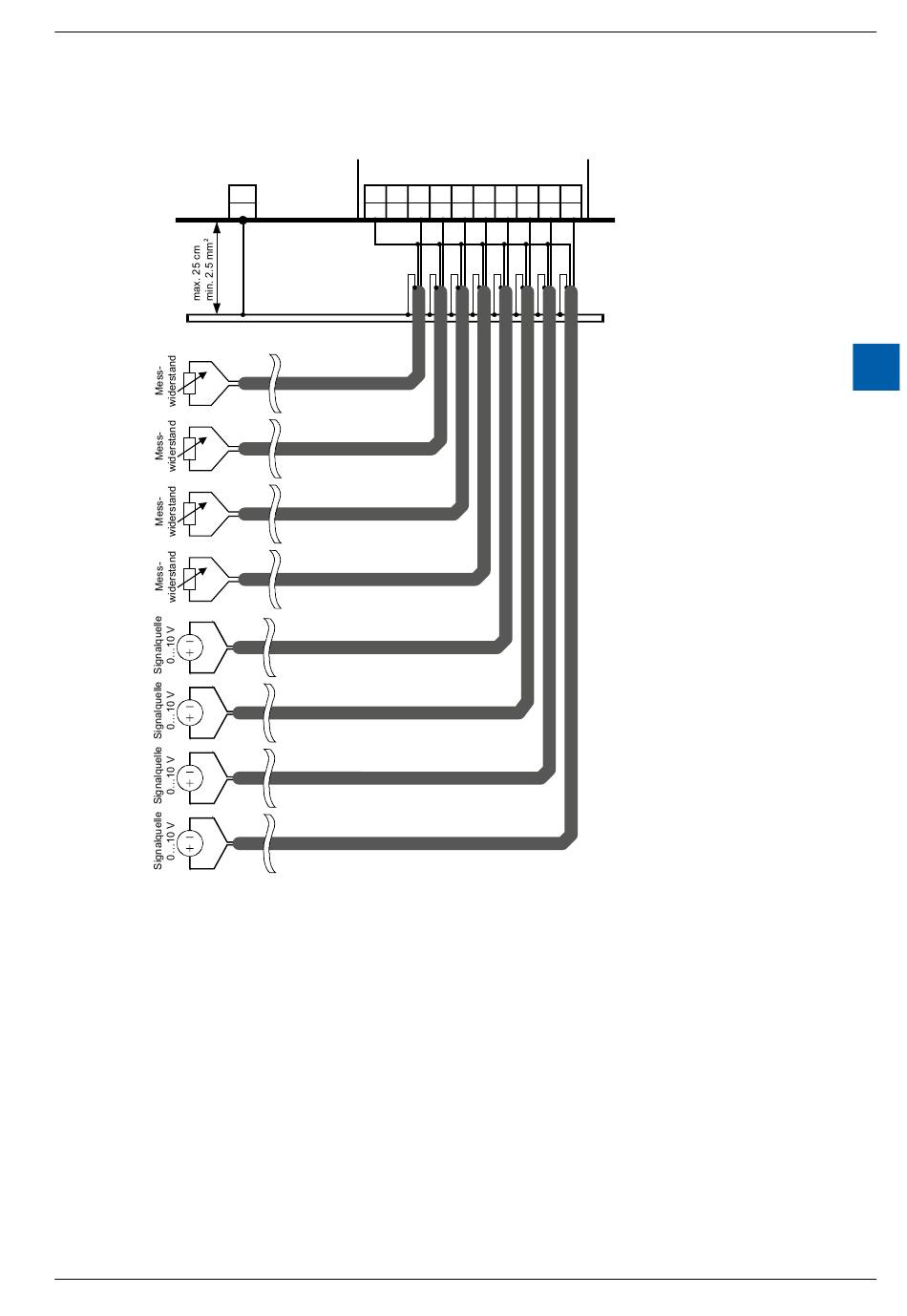

Anschlusskonzept PCD2.W220Z12
4 × 0...10 V und 4 × Pt1000 / Ni1000
Stromversorgung PCD
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
-
-
PGND
9
8
Erdungsschiene
Abschirmung
Abschirmung
Abschirmung
Abschirmung
Abschirmung
Abschirmung
Abschirmung
Abschirmung
PCD2/3.W220Z12
E7
E6
E5
E4
E3
E2
E1
E0
7
6
5
4
3
2
1
0
E/A für PCD1 und PCD2
PCD2.W2x0
5-63
5
