Saia-Burgess Controls AG
9.3.2.1.3
Konfiguration Analog Ausgänge
Jeder Analogausgang in 0...10000 mV oder 10 bit Rohwerte 0...1023 oder als
User defined konfiguriert werden:

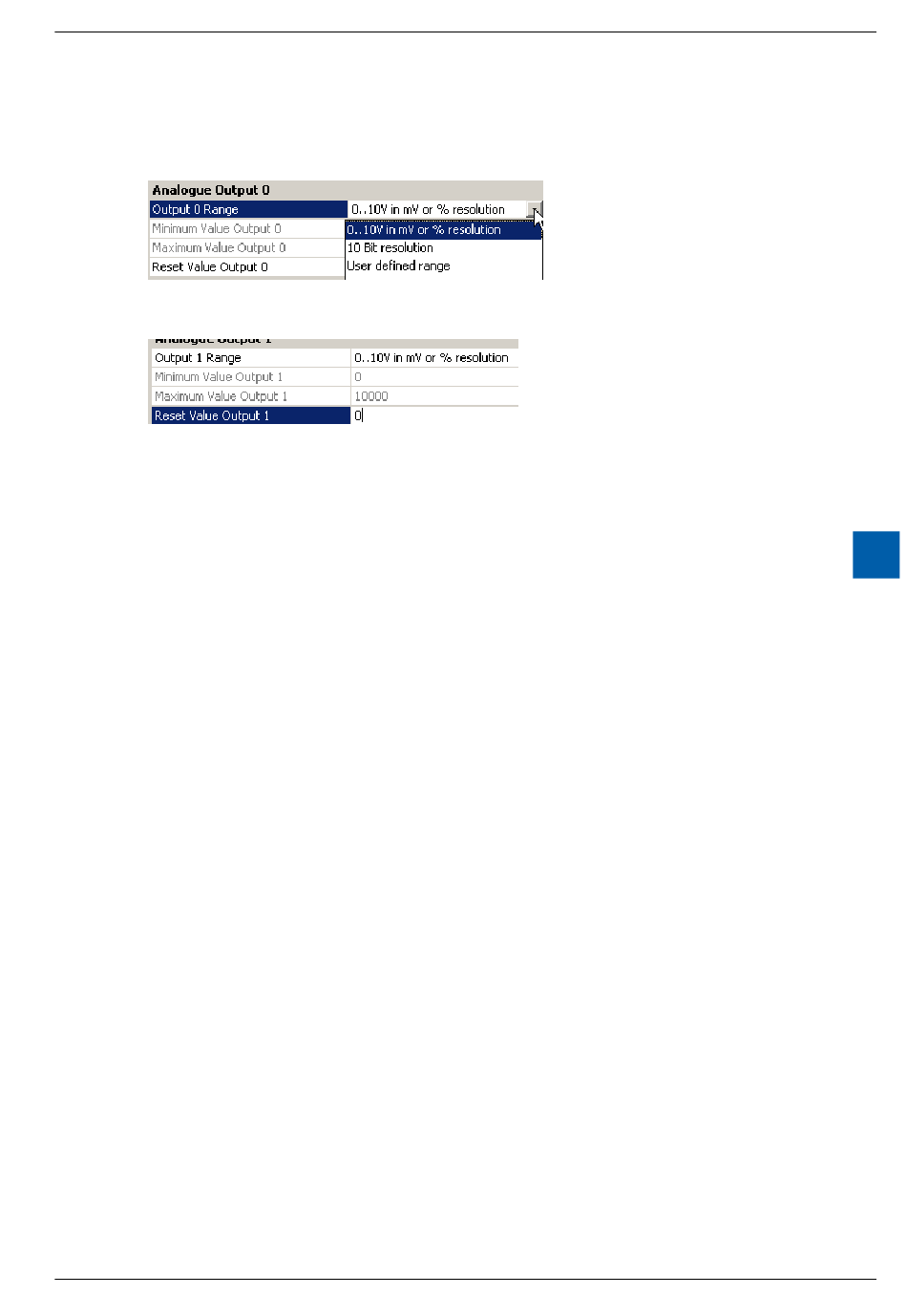

Figure 11: Range selection Analogues Outputs
Zusätzlich kann ein Resetwert definiert werden:
Figure 12: Reset value Analogues Outputs
9.3.2.1.4
Konfiguration Digital Eingänge / Ausgänge
Die digitalen Ausgänge können direkt adressiert werden
auf O0...O3 (+Basis Adresse vom Slot).
Die digitalen Eingänge können direkt
auf I4...I7 (+Basis Adresse vom Slot) adressiert werden.
Sie können auch auf Flags gemapped werden, wie bei Standard Modulen auch.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
PCD2.G200
SW / FW Einstellungen
9-9
9
