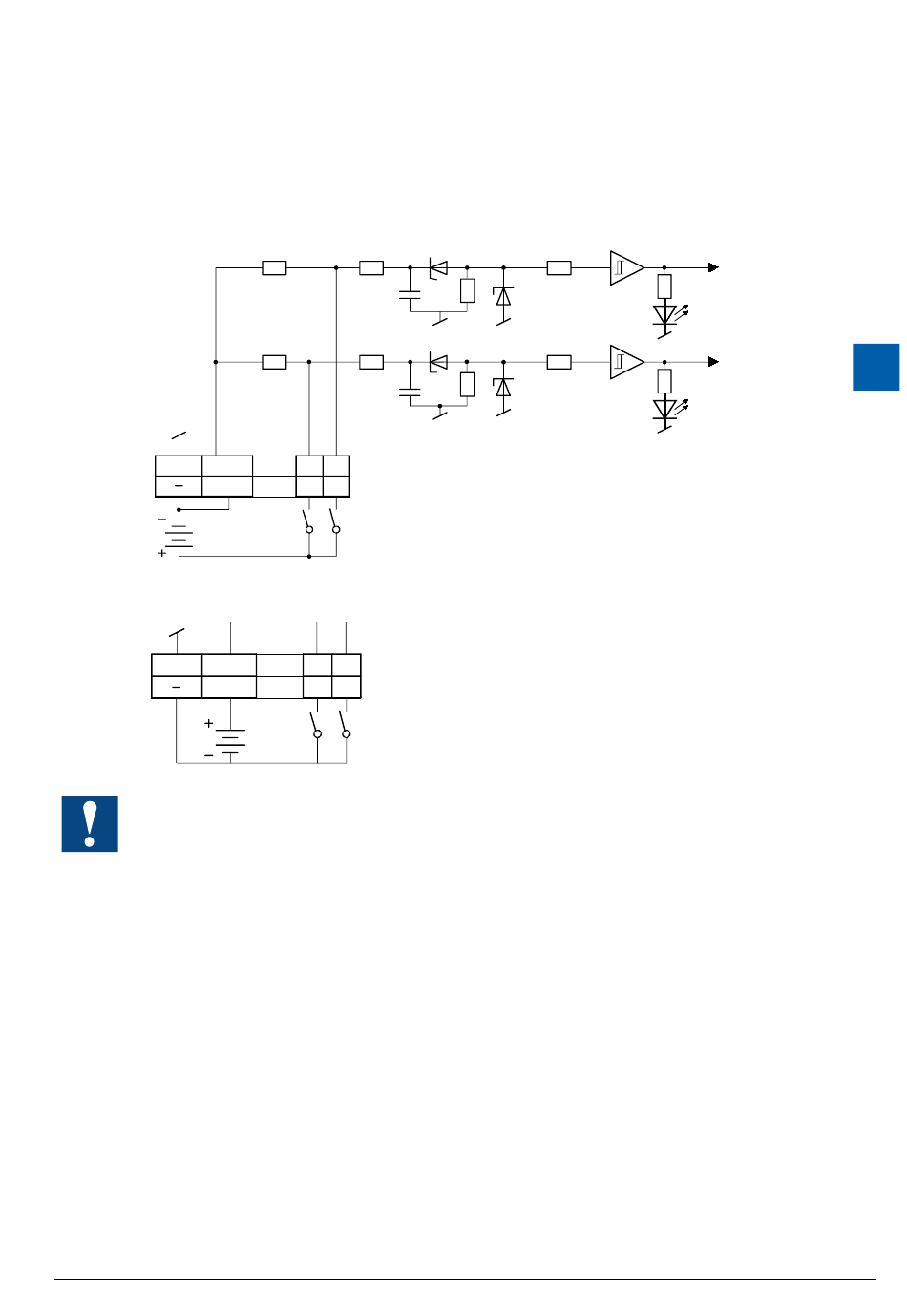

Eingangsschaltung und Klemmenbezeichnung
Je nach externer Beschaltung kann dieses Modul für Quell- oder Senkbetrieb
verwendet werden.
Quellbetrieb bzw. positive Logik:
1, 3, 5, 7
9, 11, 13, 15
17, 19, 21, 23
25, 27, 29, 31
L
Ue 24 VDC
Senkbetrieb bzw. negative Logik:
1, 3, 5, 7
9, 11, 13, 15
17, 19, 21, 23
25, 27, 29, 31
Watchdog: Der Watchdog kann dieses Modul beeinflussen, wenn es an der Basis-
adresse 240 (für PCD2.M170 Adresse 496 und für PCD2.M480 die Adressen 496,
752 und 1008) eingesetzt wird. In diesem Fall kann der letzte Eingang mit Adresse
255 (für PCD2.M170 Adresse 511 und für PCD2.M480 die Adressen 511, 767 und
1023) nicht benutzt werden.
Für Details, bitte das
Einsatz des Watchdogs zusammen mit PCD-Komponenten beschrieben.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
10k 10k
10k 10k
30 32
Anschlussstecker
für Flachbandkabel
E1 E0
Schalter geschlossen: (+ am Eingang): Signalzustand "1", LED hell
Schalter offen:
30 32
Anschlussstecker
für Flachbandkabel
L E1 E0
Schalter geschlossen: (- am Eingang): Signalzustand "0", LED dunkel
Ue 24 VDC
Schalter offen:
Kapitel «A2 Hardware Watchdog»
E/A für PCD1 und PCD2
PCD2.E160/161
LED rot
LED grün
Sind beide Eingänge 0 und 1
eingeschaltet, leuchtet die
LED gelb (orange)
Signalzustand "0", LED dunkel
Signalzustand "1", LED hell
lesen, dort ist der korrekte
