Handbuch
PCD2/3.W380
Handbuch
Dokument 27/632; Ausgabe DE06 │ 2015-03-04

Werbung

loading

Inhaltszusammenfassung für SBC PCD2.W380

  • Seite 1 Handbuch PCD2/3.W380 Handbuch Dokument 27/632; Ausgabe DE06 │ 2015-03-04...
  • Seite 2 Saia-Burgess Controls AG Inhalt Dokumentrevisionen Inhalt Inhalt ........................1 Dokumentrevisionen ....................2 PCD2/3.W380, 8 analoge konfigurierbare Eingänge .......... 3 Übersicht über das Modul ..................3 Anschlussbelegung ....................3 Spezifikationen ...................... 4 1.3.1 Allgemeine Daten ....................4 1.3.2 Technische Daten der Eingänge ................5 Eingangsdrähte......................
  • Seite 3 Saia-Burgess Controls AG Inhalt Dokumentrevisionen Dokumentrevisionen Revision Geändert Publiziert Anmerkungen Der Text Version ‘B’ von Version ‘A2’ DE06 04.03.2015 04.03.2015 ersetzt. DE05 11.11.2014 11.11.2014 Anpassung der RC Filterwerte im Kapitel ‚Eingangsdrähte‘ Kapitel über aktiven Schutz für Dioden- und Widerstandsmessbereich entfernt. Auto-Rekonfiguration hinzugefügt im Kapitel ‚Schutzmodus‘.

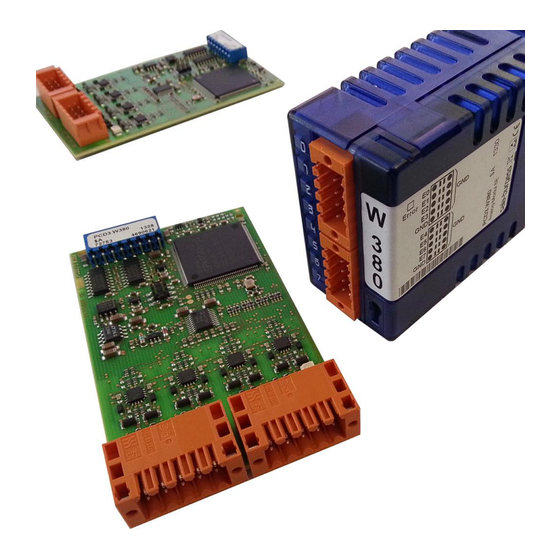

  • Seite 4 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge Übersicht über das Modul 1 PCD2/3.W380, 8 analoge konfigurierbare Eingänge Bei diesem neuen Modul handelt es sich um ein universelles analoges Eingangsmodul mit verbesserten integrierten Funktionen. Es ist ein intelligentes Modul und lässt sich einfach Bedienen. Es kann Spannungen, Stromstärken, Widerstände und Temperaturen mit marktüblichen Sensoren bei einer Präzision von 0,3 % oder besser messen (basierend auf dem gesamten Bereich).
  • Seite 5 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge Spezifikationen 1.3 Spezifikationen 1.3.1 Allgemeine Daten Technische Daten KOMPATIBILITÄT PCD1, PCD2, PCD3 NETZ Versorgungsspannung des Moduls +5V und V+ IOBUS Stromverbrauch 25 mA bei +5 V und 25 mA bei V+ Galvanische Trennung Nein EINGÄNGE Anzahl der Eingänge...
  • Seite 6 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge Spezifikationen 1.3.2 Technische Daten der Eingänge Jeder Eingang kann so konfiguriert werden, dass er in den folgenden Modi verwendet wird: Modus Auflösung Auflösung Genauigkeit Anzeige [Bit] [Messung] (@ T = 25 °C) Umgebung Spannung 12 +...
  • Seite 7 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge Eingangsdrähte Mit einem in „Diode 0…5000 mV“ konfigurierten Eingang ist es möglich, Temperatursensoren mit integrierten Schaltungen zu verwenden, die als 2- Klemmen-Zener-Diode betrieben werden. Ein typischer Sensor für diese Messung ist beispielsweise der LM235. Modus Auflösung Auflösung...
  • Seite 8 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge Eingangsdrähte Für Strommessungen wird ein Nebenanschluss von 225 Ω mit der Masse verbunden. INPUT 220n Abbildung 4: Gleichwertiges Schema des Eingangs im Strommodus Für Spannungsmessungen wird der Eingang direkt an den Analog-Digital-Wandler (ADC) angeschlossen.
  • Seite 9 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge Eingangswerterfassung 1.5 Eingangswerterfassung Das Modul kann jeden Kanal eins zu eins mit einer Gesamtzykluszeit von 680 µs erfassen und konvertieren: CH0 à CH1 à CH2 à CH3 à CH4 à CH5 à CH6 à CH7 à CH0 à ... 680 us 1.6 Konfigurierbare Digitalfilter Jeder Kanal kann mit einem Digitalfilter konfiguriert werden.
  • Seite 10 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge Eingangs- Schutzschaltungen 1.8 Eingangs- Schutzschaltungen Die analogen Eingänge können unabhängig vom Messbereich Spannungen zwischen -20V und +20V ertragen. Eine höhere Spannungen an den Eingängen kann zu Defekten auf dem Modul führen. Sobald die Eingangsspannung +/-13V übersteigt, fliesst ein Strom in den Eingang.
  • Seite 11 Saia-Burgess Controls AG PCD2/3.W380, 8 analoge konfigurierbare Eingänge LED-Signale 1.10 LED-Signale Nahe Kanal 0 befindet sich eine rote LED. Die LED wird aktiviert, wenn beim Modul ein Fehler auftritt. Das ist ein allgemeiner Hinweis. Einzelheiten zum Fehler müssen Sie im jeweiligen Register des Moduls nachlesen. Die Fehlersignale sind: - Konfigurierungsfehler: Die gewünschte Eingangskonfigurierung wurde nicht korrekt angewendet.
  • Seite 12 3 Modul in der PG5 Umgebung 3.1 Vorbereitung der PG5 Für die Verwendung des Moduls PCDx.W380 ist mindestens PG5 2.1.300 (oder höher) erforderlich. Die aktuellste PG5 Version ist auf der Supportseite www.sbc-controls.com verfügbar. 3.2 Modulauswahl Abbildung 8: Liste der Module in PG5...
  • Seite 13 Saia-Burgess Controls AG Modul in der PG5 Umgebung Eingangskonfigurierung 3.3 Eingangskonfigurierung Abbildung 9: PG5, Eingangskonfigurierung (1) Für die Verwendung des Moduls gibt es zwei Möglichkeiten: Mit Media-Mapping Mit direktem Zugriff Die zwei Möglichkeiten werden im nächsten Kapitel beschrieben. Abbildung 10: PG5, Eingangskonfigurierung (2) Abbildung 11: PG5, Eingangskonfigurierung (3) Handbuch PCD2/3.W380 │...
  • Seite 14 Saia-Burgess Controls AG Modul in der PG5 Umgebung Datenerfassung 3.4 Datenerfassung Das Format der Werte ist direkt mit der entsprechenden Eingangskonfigurierung verknüpft. Beispielsweise ist der Wert eine Temperatur, wenn der Eingang für einen Ni1000-Sensor konfiguriert ist. 3.4.1 Mit Media-Mapping Wenn Media-Mapping aktiviert ist, gibt es bei jedem Modul folgende Register: Abbildung 12: PG5, Media-Mapping 3.4.1.1 Eingangswerte In einem Fupla- oder IL-Programm werden die Eingangswerte in Registern...
  • Seite 15 Saia-Burgess Controls AG Modul in der PG5 Umgebung Datenerfassung 3.4.1.2.1 Modulfehler Mit der Flagtyp-Konfigurierung wird für den Schutzzustand ein Flag pro Kanal erstellt und drei Flags für Kalibrierungs-, ADC- und Konfigurierungsfehler. Abbildung 14: Flags für Modulfehler Im Registertyp wird folgendes Register erstellt: Beschreibung 11 ..
  • Seite 16 Saia-Burgess Controls AG Modul in der PG5 Umgebung Datenerfassung 3.4.1.2.2 Außerhalb des Bereichs Ein Flag pro Kanal wird erstellt, um zu signalisieren, dass die Eingangswerte außerhalb des zulässigen Bereichs liegen: Wenn die Konfigurierung in „Registertyp“ abgeschlossen ist, wird ein 8-Bit- Register erstellt: Beschreibung CH7 Außerhalb des Bereichs...
  • Seite 17 Saia-Burgess Controls AG Modul in der PG5 Umgebung Datenerfassung 3.4.2 Mit direktem Zugriff Das Modul erlaubt den direkten Zugriff mit RDP-Befehlen. Hier ist ein IL-Programmbeispiel für das Lesen der Eingangswerte, der Modulfehler und des Status „Out of range“: Deklaration einer Maske: Kommandos zum Lesen der Daten: Das Datenformat der gelesenen Analogwerte ist gleich wie bei Verwendung des Media Mapping.
  • Seite 18 Sie die in der PG5 Umgebung verfügbare FBox für die Linearisierung. Diese FBox kann verwendet werden, um die eigenen Tabellen zur Umwandlung eines Widerstandswerts in einen Temperaturwert einzugeben. Ein Projektbeispiel kann von der SBC Support-Website heruntergeladen werden unter: http://www.sbc-support.com/ Das Projektbeispiel kann auch für Temperaturmessungen mit integrierten Schaltkreisen verwendet werden, die als 2-Klemmen-Zener-Diode betrieben werden.
  • Seite 19 Saia-Burgess Controls AG Abbildungsverzeichnis Datenerfassung 5 Abbildungsverzeichnis Abbildung 1: Übersicht über das Modul ........................3 Abbildung 2: Anschlussbelegung ..........................3 Abbildung 3: Gleichwertiges Schema des Eingangs im Temperatur- und Widerstandsmodus ........6 Abbildung 4: Gleichwertiges Schema des Eingangs im Strommodus ................ 7 Abbildung 5: Gleichwertiges Schema des Eingangs im Spannungsmodus ..............
  • Seite 20 Telefon: ........+41 26 672 72 72 Fax: ......... +41 26 672 74 99 E-Mail Support: ......support@saia-pcd.com Supportseite: ......www.sbc-support.com SBC Seite: ....... www.saia-pcd.com Internationale Vertretungen & SBC Verkaufsgesellschaften: ... www.saia-pcd.com/contact Handbuch PCD2/3.W380 │ Dokument 27/632; Ausgabe DE06 │ 2015-03-04...
