Saia Burgess Controls hält eine breite Palette vorgefertigter Kabel bereit mit 34-poli-
gem Flachbandkabel-Stecker an einem Ende oder an beiden.
Diese Verbindungskabel können mit der einen Seite in das PCD3.E160 E/A Modul
eingesteckt werden und die andere Seite in einen E/A Anschluss-Adapter.
Folgende Adapter sind bei Saia Burgess Controls erhältlich: Anschluss-Adapter für
die Verbindung von 3-Draht Sensoren mit individuellen Anschlüssen für Signal, Plus
und Minus, Anschluss-Adapter für die Verbindung von16 E/As mit und ohne LED und
Relais Schnittstelle sowie Anschluss-Adapter mit Umschaltekontakten für die Signal-
Umwandlung von digitalen Ausgangsmodulen.
Weitere Informationen sind im Handbuch:
Systemkabel&Anschlusssystem 26/792 zu finden.
Bei der Firma '3M' kann das folgende Material bestellt werden (3 Teile):
● Anschluss-Sockel 34 polig
● (Metall Zugentlastung) *)
● (Grifflasche für Anschluss-Sockel 34 polig) *) Typ 3490-3
Die passenden Kabel können bei ‚3M' in Rollen bestellt werden:
● Flachbandkabel 34 polig,
grau mit Pin 1 Kennzeichnung Typ 3770/34 oder 3801/34
● Flachrundkabel 34 polig,
grau mit Pin 1 Kennzeichnung Typ 3759/34
*) optional

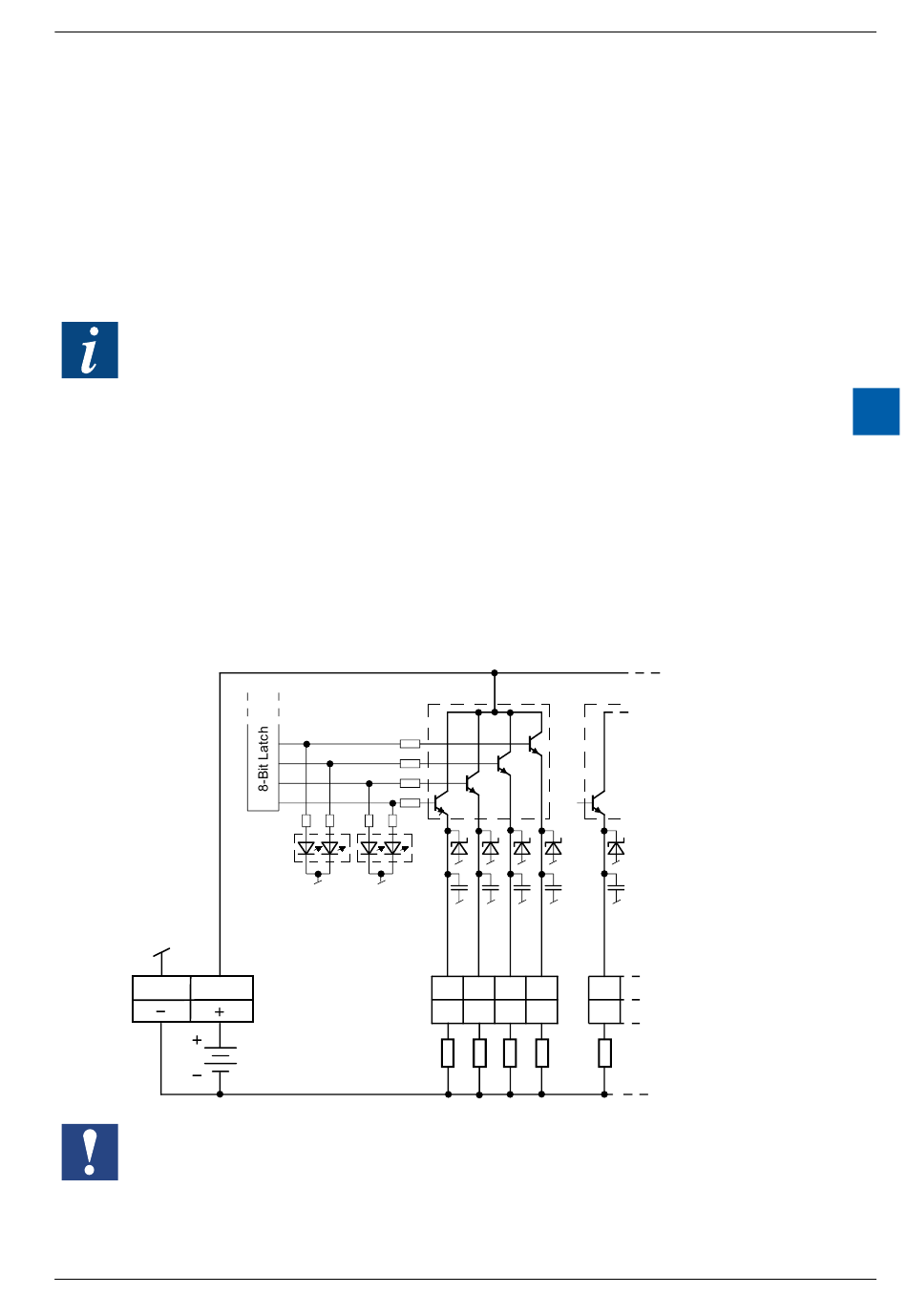

Ausgangsschaltung und Klemmenbezeichnung
1, 3, 5, 7,
9, 11, 13, 15,
17, 19, 21, 23
25, 27, 29, 31
Watchdog: Der Watchdog kann dieses Modul beeinflussen, wenn es an der Basis- adresse
240 eingesetzt wird. In diesem Fall kann der letzte Eingang mit Adresse 255 nicht benutzt
werden.
Für Details, bitte das
des Watchdogs zusammen mit PCD-Komponenten beschrieben.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
LEDs
Flachbandkabel-
Stecker
Lasten
10 ... 32 VDC
Kapitel «A2 Hardware Watchdog»
Typ 3414-6600
Typ 3448-2034
2
4
6
8
A15 A14
A13 A12
lesen, dort ist der richtige Einsatz
10
A11
E/A für PCD3
PCD3.A460
6
6-29
