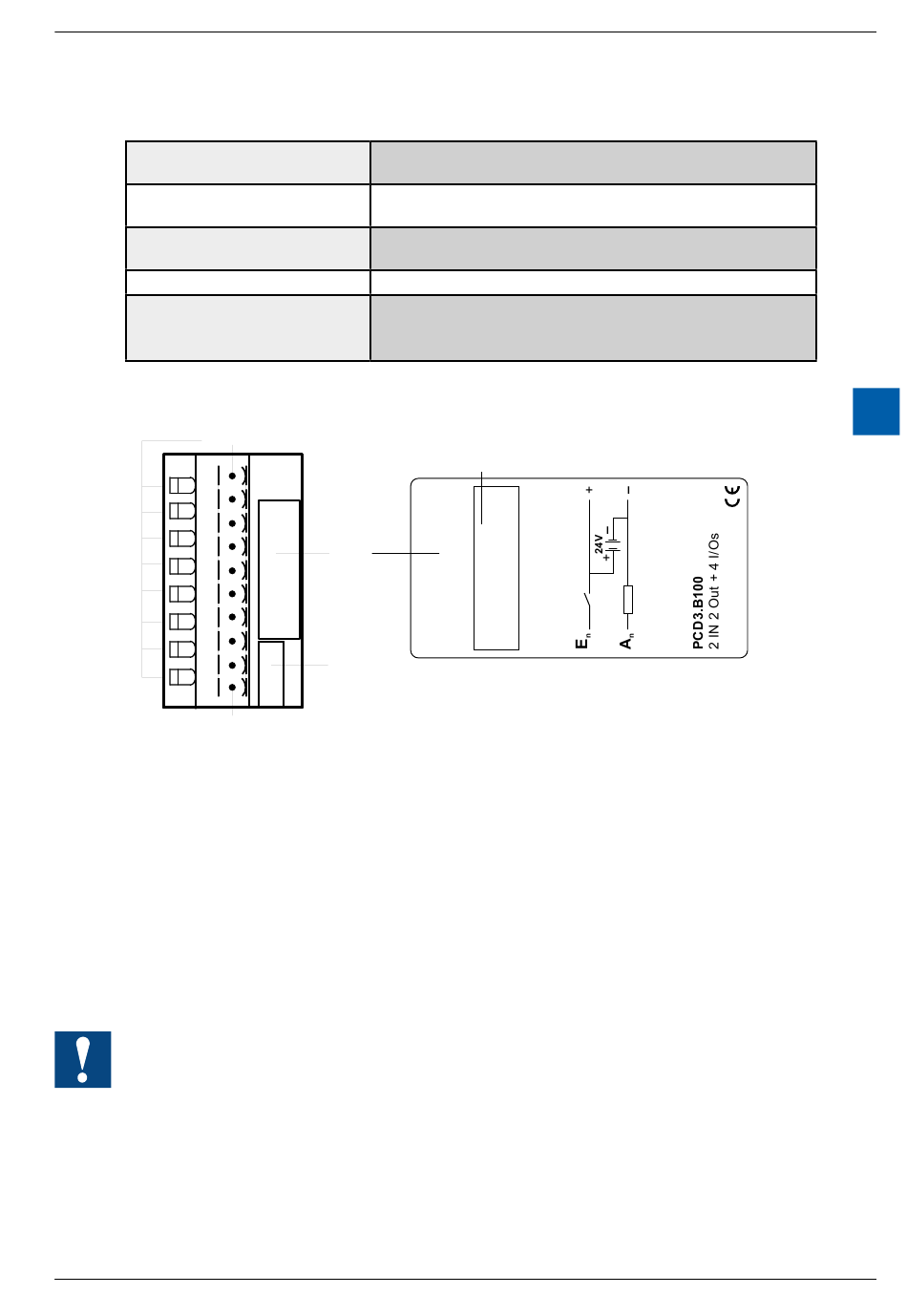

Allgemeine Technische Daten Eingänge und Ausgänge
Störfestigkeit:
nach IEC 801-4
Interne Stromaufnahme:
(ab +5 V Bus)
Interne Stromaufnahme:
(from V+ Bus)
Externe Stromaufnahme:
Anschlüsse:
LEDs und Anschlüsse
LED 0...7
0
1
2
3
4
5
6
7
Das Modul beinhaltet 8 LED:
●
2 LED sind direkt von den reinen Eingängen angesteuert.
●
2 LED sind direkt von den reinen Ausgängen angesteuert.
●
4 LED sind von den Eingängen der kombinierten Ein-/Ausgängen angesteuert
und zeigen daher immer den Zustand der Spannung an der Ein-/ Ausgangs-
klemme an.
Werden die kombinierten E/A als Ausgänge benutzt, ist zu beachten:
Die LEDs der kombinierten Ausgänge E/A2...E/A5 leuchten nur, wenn der Aus-
gang = 1 und eine Speisespannung von 24V an U
Verwechslung der kombinierten Ein-/Ausgänge
Werden kombinierte Ein-/Ausgänge als Eingänge im Quellbetrieb verwendet, d.h.
mit Gebern welche entweder +24 V an den Eingang legen oder offen sind, wird der
Zustand "0" eines offenen Eingangs beim fälschlicherweisen Setzen des entspre-
chenden Ausgangs auf der gleichen Adresse auf "1" überschrieben. Wird der Eingang
jedoch mit einem Umschaltkontakt auf 0 V gezogen, kann beim fälschlicherweisen
Setzen des entsprechenden Ausgangs der MOS-FET zerstört werden, da dieser nicht
kurzschlusssicher ist. Es sind deshalb nur Plus-schaltende Kontakte vorzusehen.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
4 kV in direkter Kopplung
2 kV in kapazitiver Kopplung (ganzes Leitungsbündel)
1...25 mA
typ. 15 mA
0 mA
Laststrom
Steckbarer 10-poliger Federkraftklemmen-Block
(4 405 4954 0) oder steckbarer 10-poliger Schraubklem-
menblock (4 405 4955 0), beide für Ø bis 2.5 mm²
Anschluss 0
Beschreibungs-
schild
Adress-
schild
Anschluss 9
Anschlüsse
0
E0
B
1
E1
2
E 2
/A
3
E 3
/A
4
E
/A4
1
5
E
/A5
6
A6
0
7
A7
8
+
0
9
–
angeschlossen ist.
ext
E/A für PCD3
PCD3.B100
6
6-56
