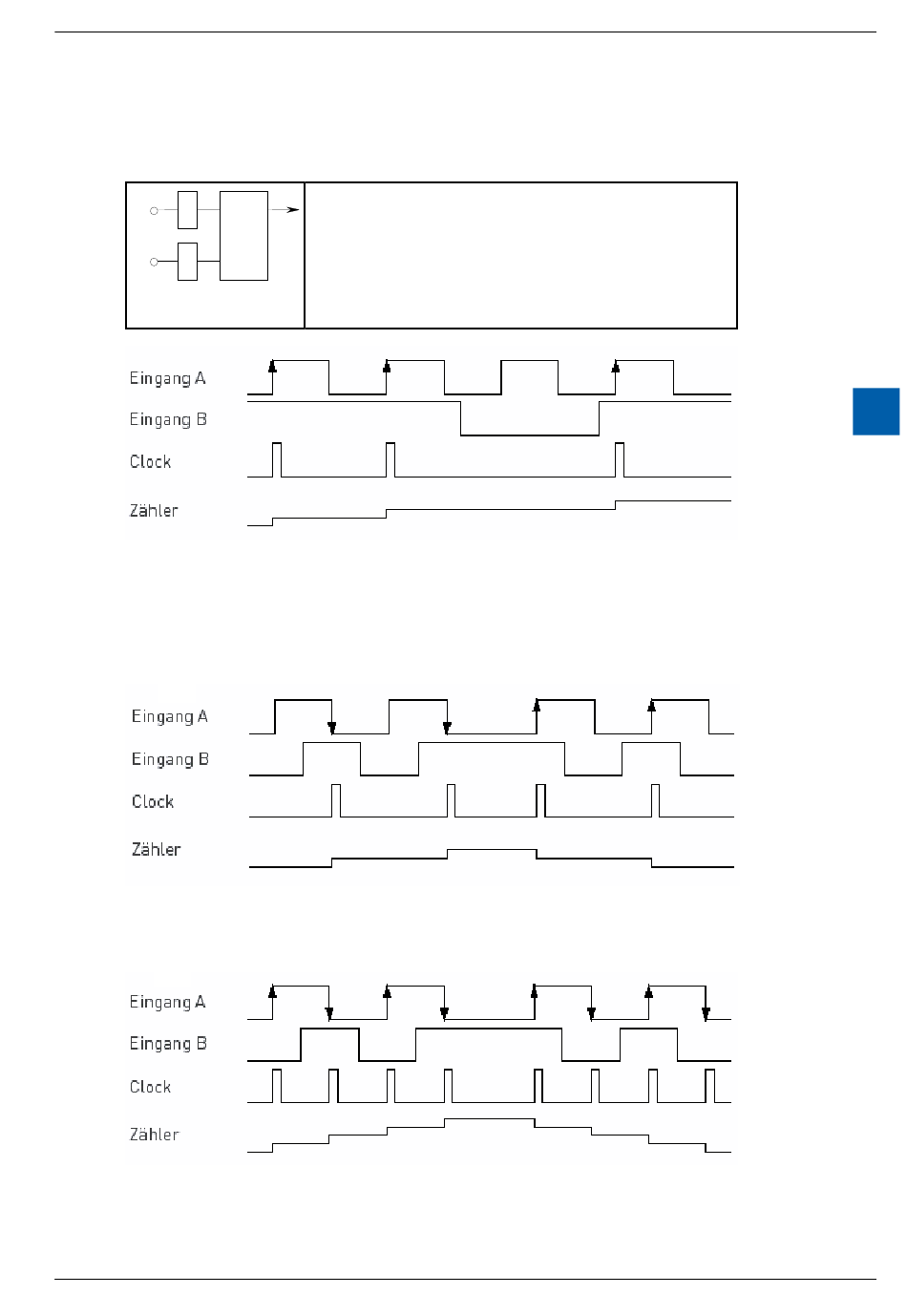

Zählmodi
SC (Single Count):
A
AND
B
Filter
Modi x1, x2:
x1
x2
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
Zählen der Signale an Eingang A.
Auf- bzw. Abzählen im Anwenderprogramm wählbar.
Damit die Signale an Eingang A zum Counter gelangen,
ist Eingang B auf +24 V zu legen (UND-Gatter).
Auf-/Ab-Zählmodus für 2-phasige Inkremental-Drehgeber
an den Eingängen A und B.
