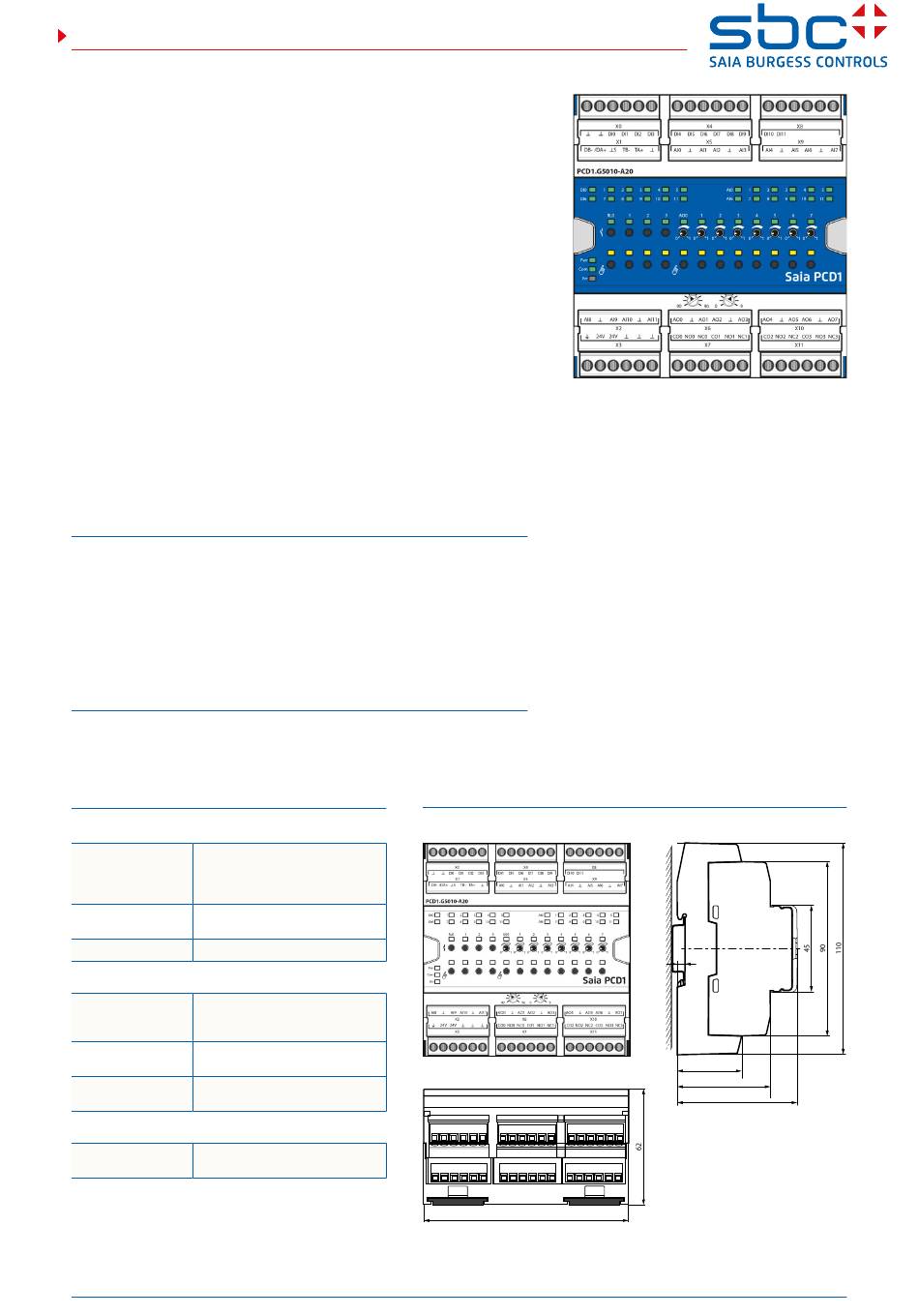

Datenblatt
www.sbc-support.com
PCD1.G5010-A20
E-Line RIO 12DE, 4Rel, 12AE, 8AA
Ab der FW-Version: 1.08.xx
Die E-Line RIO-Module der L-Serie ermöglichen eine dezentrale Automation
mittels Qualitätskomponenten nach Industriestandard. Gesteuert werden sie
über die seriellen RS-485-Kommunikationsprotokolle S-Bus und Modbus. Die
Datenpunktmischung ist speziell für Anwendungen in der Gebäudeautomation
konzipiert.
Dank ihres kompakten Designs nach DIN 43880 ist ein Einbau in der
Elektroverteilung selbst bei stark eingeschränktem Platzangebot möglich. Installation und Wartung werden durch die lokale
manuelle Überbrückung jedes Ausgangs erleichtert. Eine Fernwartung ist ebenfalls möglich, indem über die Webschnittstelle des
Saia PCD® Controllers auf die manuelle Überbrückung zugegriffen wird. Durch die Verwendung einer kompletten FBox-Bibliothek mit
Webvorlagen für S-Bus ist die Programmierung extrem effizient und schnell. Einzelne Programme können über Register und Flags
direkt auf die Datenpunkte zugreifen. Eine umfassende Dokumentation hierzu finden Sie auf diesem Datenblatt.
Merkmale
f S-Bus-Protokoll, optimiert für einen schnellen Datenaustausch
f Modbus-Protokoll für die Integration in Multi-Vendor-Installationen*
f Manuelle Vorrangbedienebene über Web-Panel oder Taster am Modul
f Spezifischer E/A-Mix passend für HLK Anlagen
f Komfortables Engineering über FBox Library und Web Templates
f Industrielle Hardware gemäss IEC EN 61131-2
f Steckbare Anschlussklemmen mit Klappen geschützt
f Elektrisch getrennte RS-485 Schnittstelle mit Bus-Terminierung
* Standardmässig wird das Modul im S-Bus-Datenmodus mit Autobauding ausgeführt.
Zum Konfigurieren von Modbus wird die Windows-basierte Anwendung «E-Line App» benötigt.
Allg. Technische Daten
Stromversorgung
Versorgungsspannung
24 VDC, –15/+20 % max.
inkl. 5 % Welligkeit
(gemäss EN/IEC 61131-2)
Elektrische Trennung
500 VDC zwischen Stromversorgung
und RS-485
Leistungsaufnahme
1.2...3 W
Schnittstellen
Kommunikations-
RS-485 mit elektrischer Trennung
schnittstelle
Baudrate: 9600, 19'200, 38'400, 57'600,
115'200 bit/s (Autobauding)
Adressschalter für
Zwei Drehschalter 0...9
SBus Adresse
Adressbereich 0...98
Abschlusswiderstand
Integriert,
aktivierbar durch Drahtbrücke
Allgemeine Daten
Umgebungs-
Betrieb:
Temperatur
Lagerung: −40...+70 °C
www.sbc-pcd.com
Abmessungen und Montage
0...+55 °C
Gehäuse mit 6
Passend für Elektroschaltschrank
(gemäss DIN 43880, Grösse 2 × 55
0
1
2
3
4
5
0
1
2
3
4
5
0
1
2
3
0
1
2
3
4
5
0
1
2
3
4
5
0
1
2
3
105
 TE

(105
mm)

mm)
31-141 GER11 | Datenblatt | PCD1.G5010-A20 E-Line S-Serie RIO
4
33
48
62

auf Hutschiene 35
mm
4
5
(nach DIN EN 60715 TH35)
4
5
1
