Saia-Burgess Controls AG
9.3.2.1.2
Konfiguration Analog Eingänge
Das Media Mapping muss eingeschaltet werden:

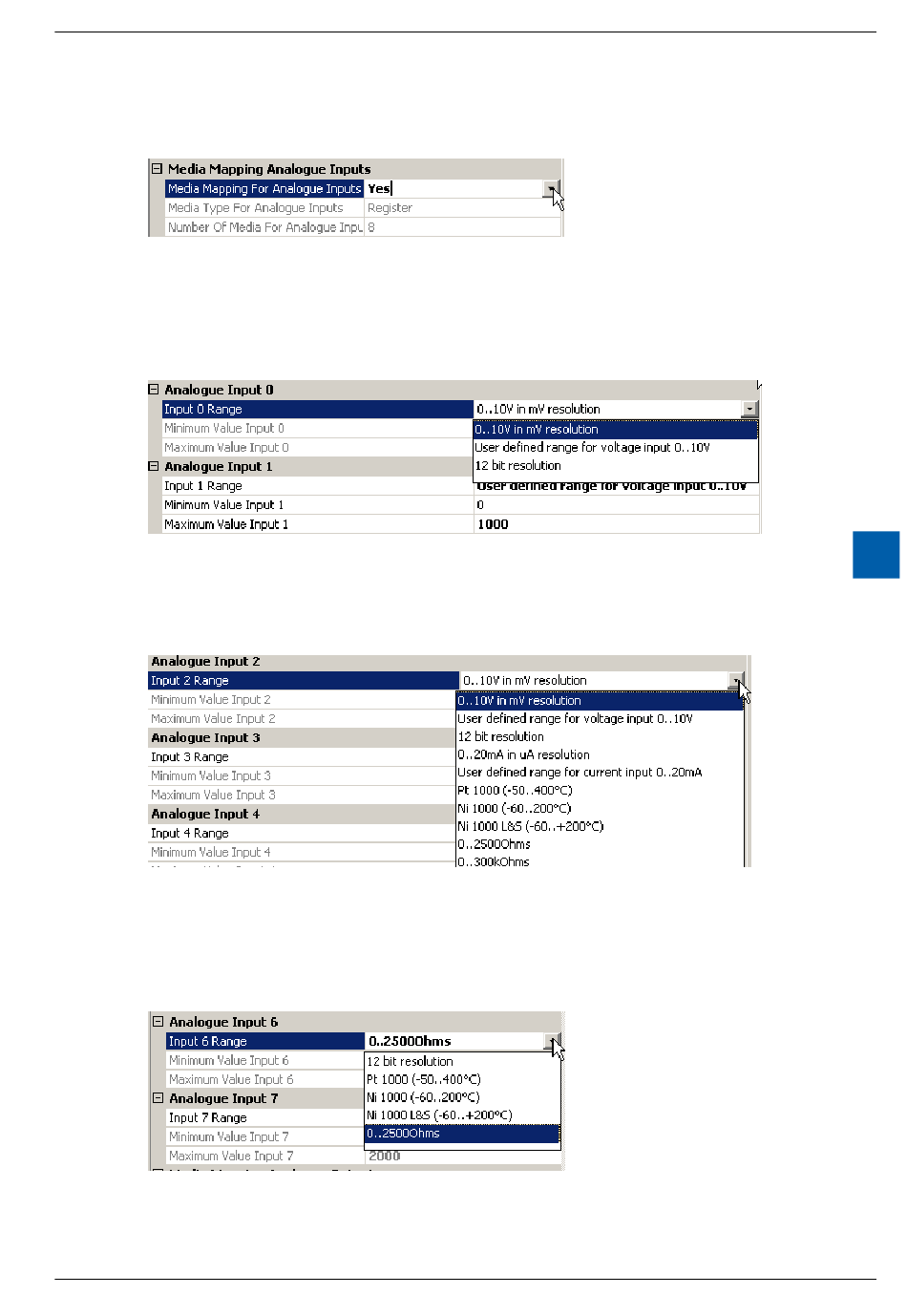

Figure 7: Mapping Analogues Inputs
Für jeden Analogeingang können dann verschiedene Auflösungen ausgewählt
werden:
Die Analog Eingänge 0 und 1 können entweder in 0...10000 mV oder User defi-
niert oder in unkonvertierten 12 bit Rohwerten 0...4095 dargestellt werden:
Figure 8: Range selection AI0 / AI1
Der Default Bereich für User defined ist 0...1000
Die analogen Eingänge 2 bis 5 (mit den DIP Schaltern) bieten folgende Möglich-
keiten:
Figure 9: Range selection AI2...AI5
Die Auswahl muss aber mit der Einstellung des DIP Schalter auf dem PCD2.G200
übereinstimmen. Es gibt keine automatische Erkennung beim Upload der Konfigu-
ration, da die CPU die Einstellung der DIP-Schalter nicht erkennen kann.
Die Analog Eingänge 6 und 7 bieten folgende Möglichkeiten:
Figure 10: Range selection AI6 / AI7
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
PCD2.G200
SW / FW Einstellungen
9-8
9
