Saia-Burgess Controls AG
8.1.11
Blockschaltbild
Die SPS kommuniziert mit dem Modul über den E/A-Bus.
Die Datenerfassung erfolgt unabhängig vom Rest. Die Eingangswerte werden
kontinuierlich im internen Puffer aktualisiert. Pro Kanal wird ein Wert gespeichert.
Die Werte werden an die SPS gesendet, wenn das Anwenderprogramm eine defi-
nierte Anfrage an das Modul sendet.
Eingang
Ch0 bis
Ch3
Eingang
Ch4 bis
Ch7
Modul

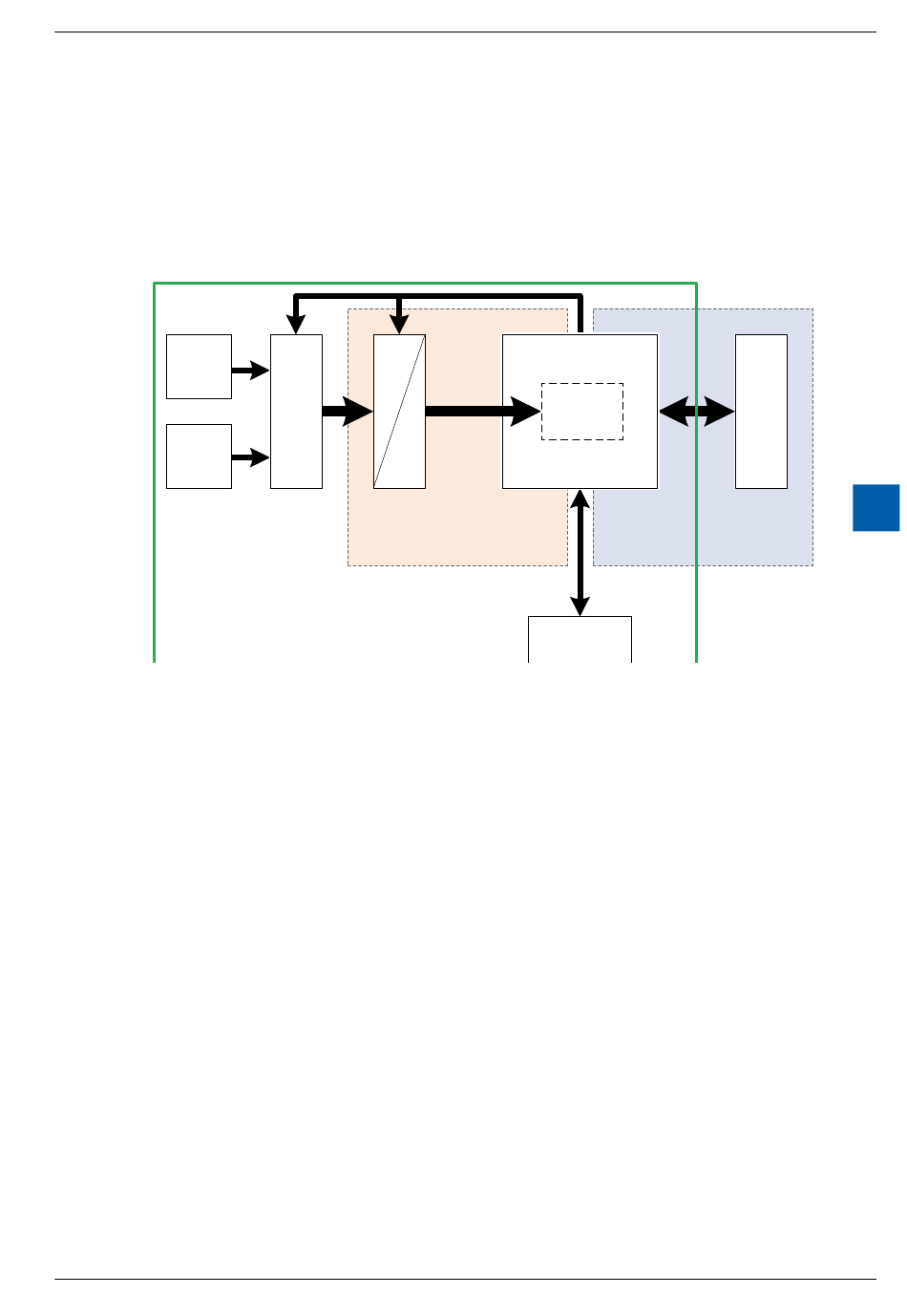

Abbildung 7: Globales Schaltbild des Modulstrukturplans
Die Konfigurierung des Moduls erfolgt in PG5 Device Configurator. Das Anwen-
derprogramm kann die Eingabewerte oder Eingabekonfigurierungen durch spezifi-
sche Register lesen.
8.2
Vorbereitung des SPS-Systems
Das Modul PCDx.W380 wird ab PCD Firmware Version 1.22.28 (oder höher)
unterstützt. Die neueste Firmware Version ist auf der Supportseite verfügbar. An-
schliessend muss PCD Firmware mit dem PG5 Firmware Downloader auf die PCD
geladen werden.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
A
Eingang
SW-
Konfi-
guration
D
Alle Kanäle werden unabhängig
vom Benutzerprogramm
kontinuierlich konvertiert
PCD2.W380 & PCD3.W380
FPGA
E/A Bus
Puffer
Das Anwenderprogramm, hat Zugriff
auf den Puffer zum Lesen der
konvertierten Eingangswerte, hat aber
keinen direkten Zugriff auf die Hardware.
EEPROM
Spezifikationen
SPS
8
