7.4
Media-Mapping
7.4.1
Symbolname und -beschreibung
7.4.1.1
RdDigitalIO

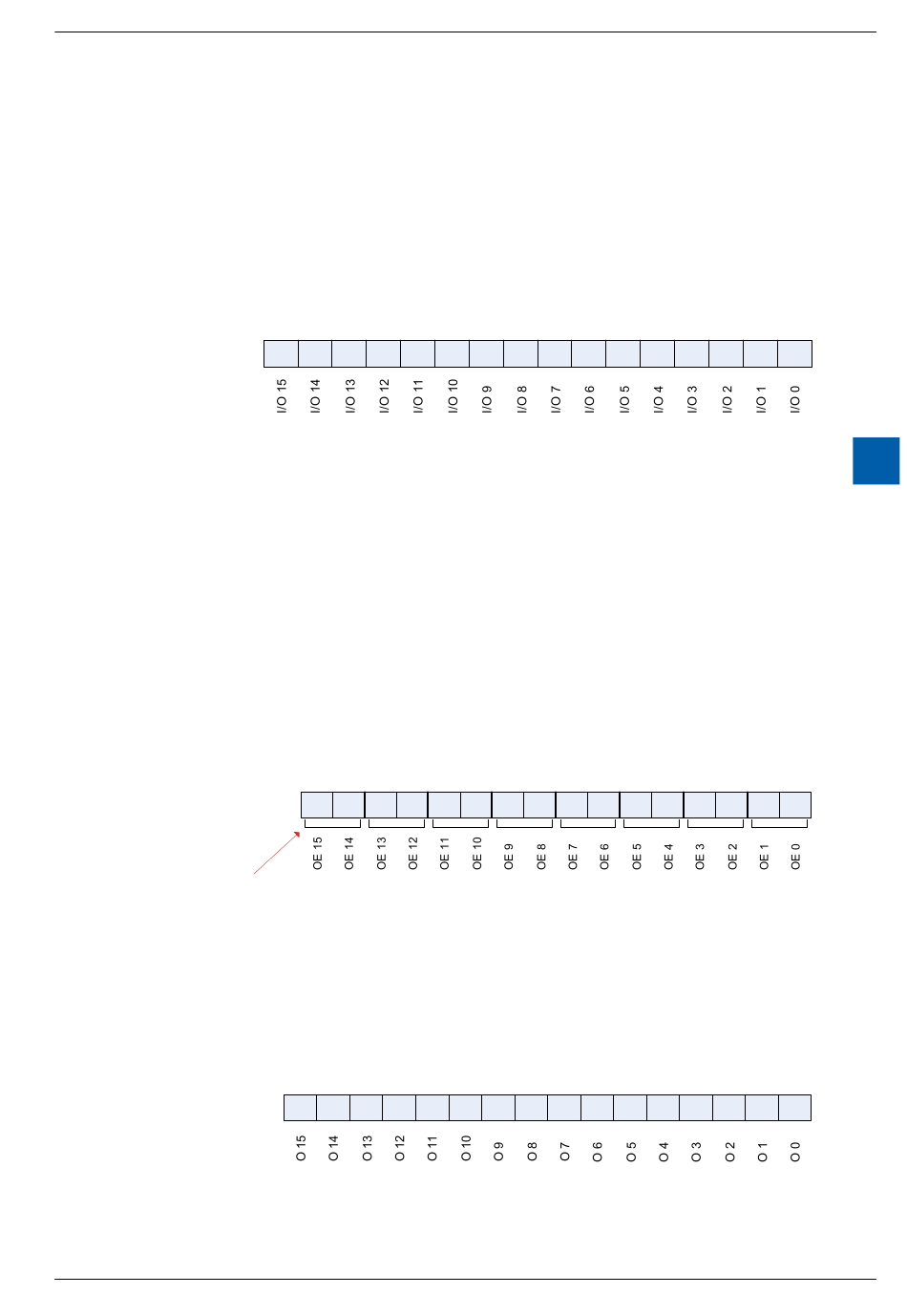

Dieses Array mit 16 Flaggen gibt den Zustand der einzelnen E/A zurück,
unabhängig von deren Konfiguration. Mit dem Symbol RdDigitalIO„y" („y"
bezeichnet die Nummer der Flagge) kann jede Flagge einzeln ausgelesen werden.
Jede Flagge entspricht einem E/A.
RdDigitalIO
7.4.1.2
RdOutputError
Dieses Array mit 16 Flaggen gibt den Status der Ausgänge zurück. Nicht
funktionierende Ausgänge und Ausgänge mit hoher Impedanz werden angezeigt.
Das Modul setzt die Impedanz von Ausgängen hoch, an denen ein Kurzschluss
oder ein zu hoher Strom vorliegt oder deren Versorgungspins am Stecker bei
Verwendung des Ausgangs keine Spannung haben.
Die Ausgänge werden paarweise kontrolliert.
Beispiel: bei einem Kurzschluss an Ausgang 0 wird die Impedanz an den
Ausgängen 0 und 1 hoch gesetzt und die entsprechenden Statusflaggen werden
gesetzt. Die Flaggen lauten: RdOutputError = 00000000 00000011.
RdOutputError
Paarweise Regelung
7.4.1.3
WrDigitalOutput:
Dieses Array mit 16 Flaggen enthält den Wert, der in die Ausgänge geschrieben
werden soll. Jede Flagge entspricht einem Ausgang. Wenn eine Flagge
geschrieben wird, deren E/A nicht im Ausgang konfiguriert ist, geschieht nichts.
WrDigitalOutput
