Direkter Eingangs- oder Ausgangszugriff in IL

Mit IL Befehlen können Sie, unabhängig vom Media-Mapping, direkt auf das Modul
zugreifen.
7.5.1

Symbolname und -beschreibung

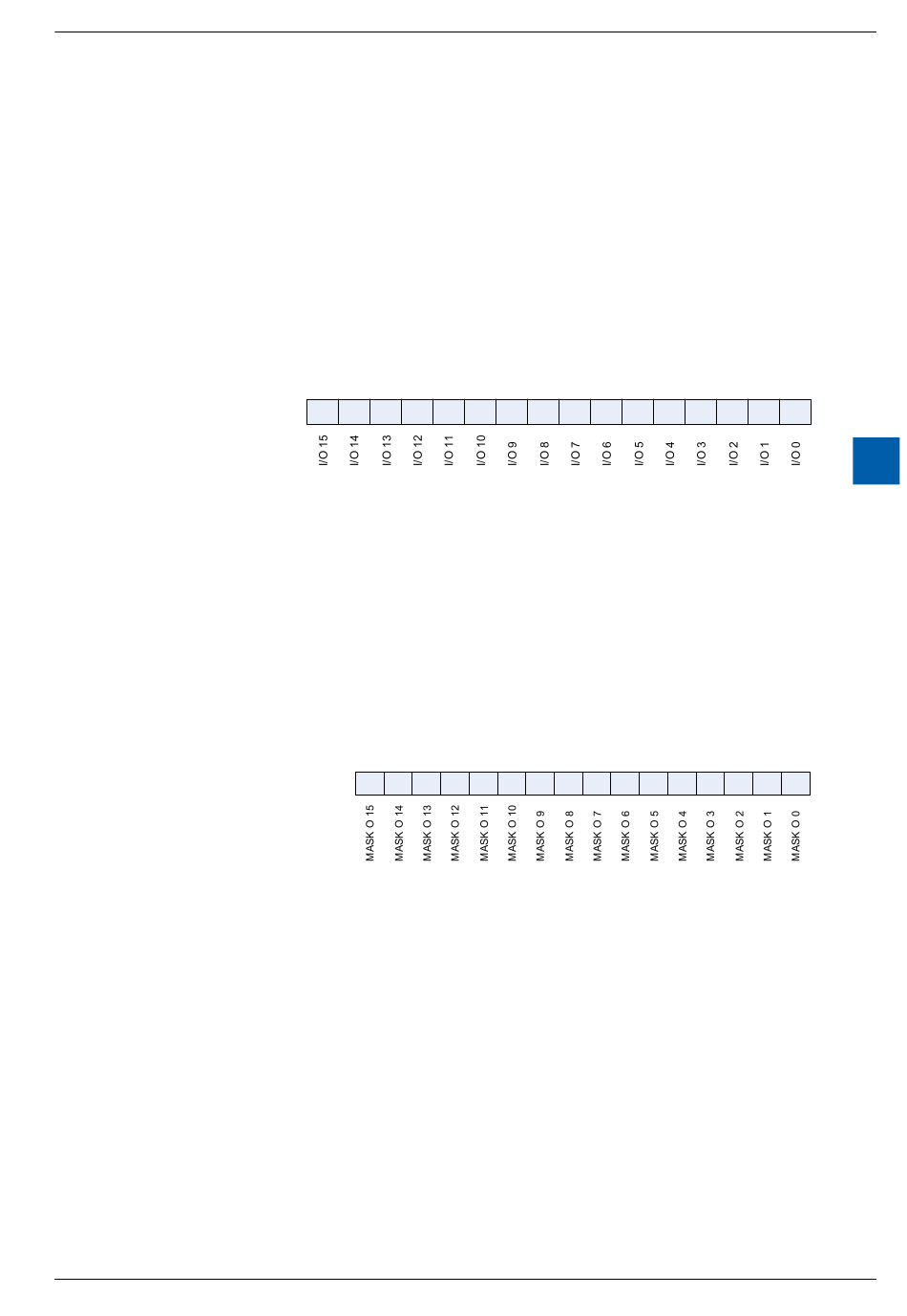

7.5.1.1 RD_DIGITAL_IO_0TO15:
Dieses Symbol gibt den Zustand der einzelnen E/A zurück, unabhängig von deren
Konfiguration.
RD_DIGITAL_IO_0TO15
IL Beispiel:
7.5.1.2 MASK_RD_DIGITALOUTPUT_0TO15:
Dieses Symbol gibt zurück, welche E/A als Ausgänge konfiguriert sind. Um nur die
Ausgangswerte von RD_DIGITAL_IO_0TO15 zu erhalten, wird eine Maskierung
vorgenommen.
MASK_RD_DIGITAL_OUTPUT_0TO15
IL Beispiel:
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
RDPW IO.Slot0.IOAccess.RD_DIGITAL_IO_0TO15
IO_0_15
RDPW IO.Slot0.IOAccess.RD_DIGITAL_IO_0TO15
IO_0_15
LD MASK
O.Slot0.IOAccess.MASK_RD_DIGITAL_OUTPUT_0TO15
AND IO_0_15
MASK
OUT_0_15
PCD2.B160 & PCD3.B160
Direkter Eingangs- oder Ausgangszugriff in IL
15:0
7
15:0
7-11
