5.2.1 PCD2.E11x, 8 Digitale Eingänge
Anwendung
Preisgünstiges Eingangsmodul für Quell- oder Senkbetrieb mit 8 Eingängen, gal-
vanisch verbunden. Geeignet für die meisten elektronischen und elektro-mecha-
nischen Schaltelemente an 24 V
PCD2.E110 durch die kürzere Eingangsverzögerung von typisch 0.2 ms.

Technische Daten

Anzahl Eingänge:
Eingangsspannung
Eingangsstrom:
Eingangsverzögerung
Störfestigkeit:
nach IEC 801-4
Interne Stromaufnahme:
(ab +5 V Bus)
Interne Stromaufnahme:
(ab V+ Bus)
Externe Stromaufnahme:
Anschlüsse:

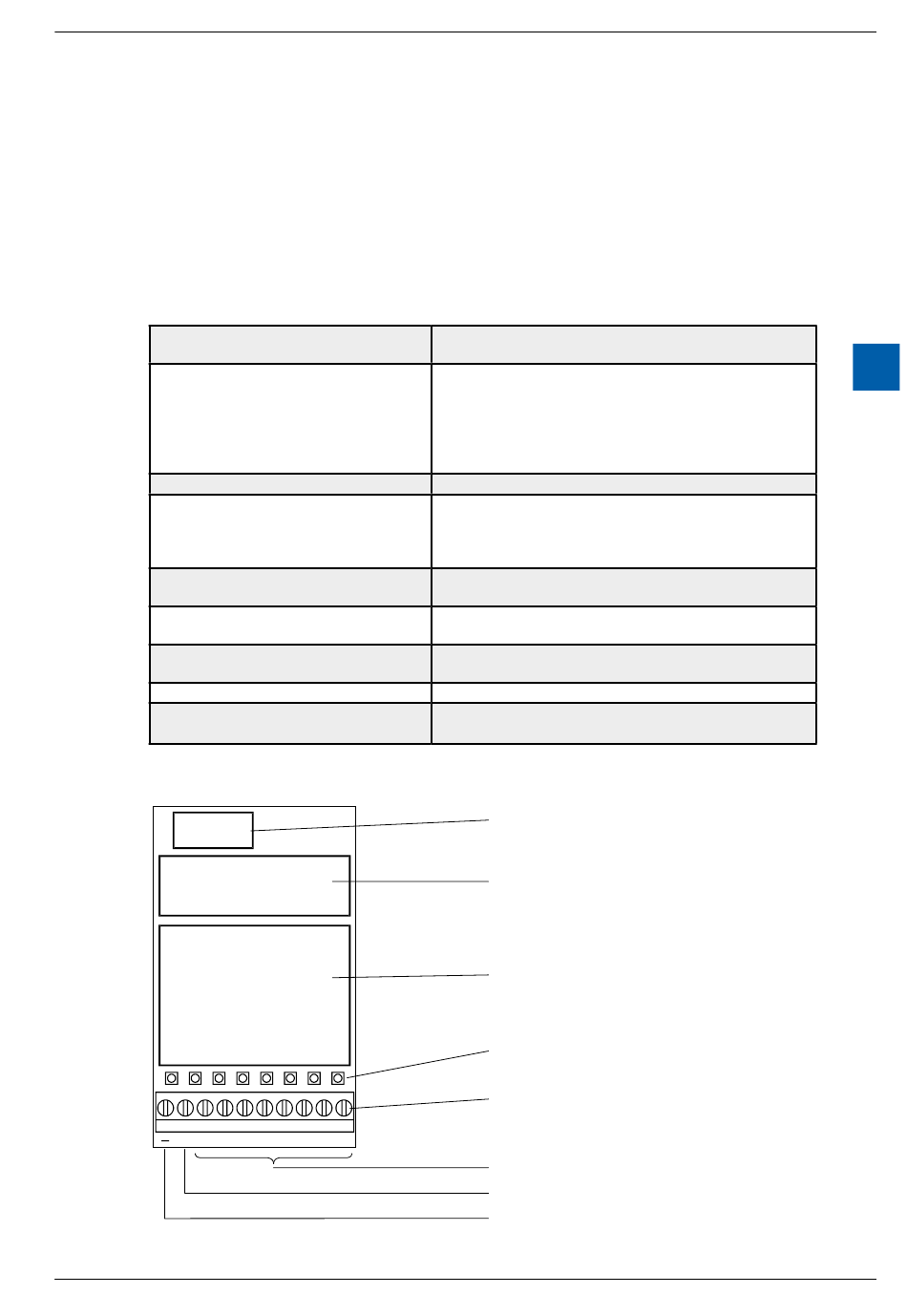

LEDs und Anschlüsse
9 8 7 6
L E7 E6
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
E110:
E111:
E112:
E116:
Spezial:
E110:
E111:
E112:
E116:
5 4 3 2 1 0
E5 E4 E3 E2 E1 E0
PCD2.E110, PCD2.E111, PCD2.E113 und PCD2.E116
. Der Typ PCD2.E111 unterscheidet sich vom
DC
8 galvanisch verbunden,
Quell- oder Senkbetrieb
24 VDC (15...30 VDC) geglättet oder pulsierend
24 VDC (15...30 VDC) geglättet, max. 10 % Welligkeit
12 VDC (7.5...15 VDC) geglättet, max. 10 % Welligkeit
5 VDC (1...7 VDC) geglättet, max. 10 % Welligkeit
weitere Werte auf Anfrage
6 mA bei 24 VDC
typ. 8 ms
typ. 0.2 ms
typ. 9 ms
typ. 0.2 ms
2 kV unter kapazitiver Kopplung
(ganzes Leitungsbündel)
1 ... 2 4 mA; typ. 12 mA
0 mA
max. 48 mA (alle Eingänge=1) ab 24 VDC
Steckbarer 10-poliger Schraubklemmenblock
(4 405 4847 0), für Ø bis 1.5 mm²
Bus-Stecker
Bus-Interface und
Schwellwert-Schalter
Eingangsschaltunge
LED
Anschlussklemmen
Eingänge
Eingangs-Lastwiderstände
Anwendermasse
E/A für PCD1 und PCD2
5-10
