8.3.4

Datenerfassung

Das Format der Werte ist direkt mit der entsprechenden Eingangskonfigurierung
verknüpft. Beispielsweise ist der Wert eine Temperatur, wenn der Eingang für
einen Ni1000-Sensor konfiguriert ist.
8.3.4.1

Mit Media-Mapping

Wenn Media-Mapping aktiviert ist, gibt es bei jedem Modul folgende Register:

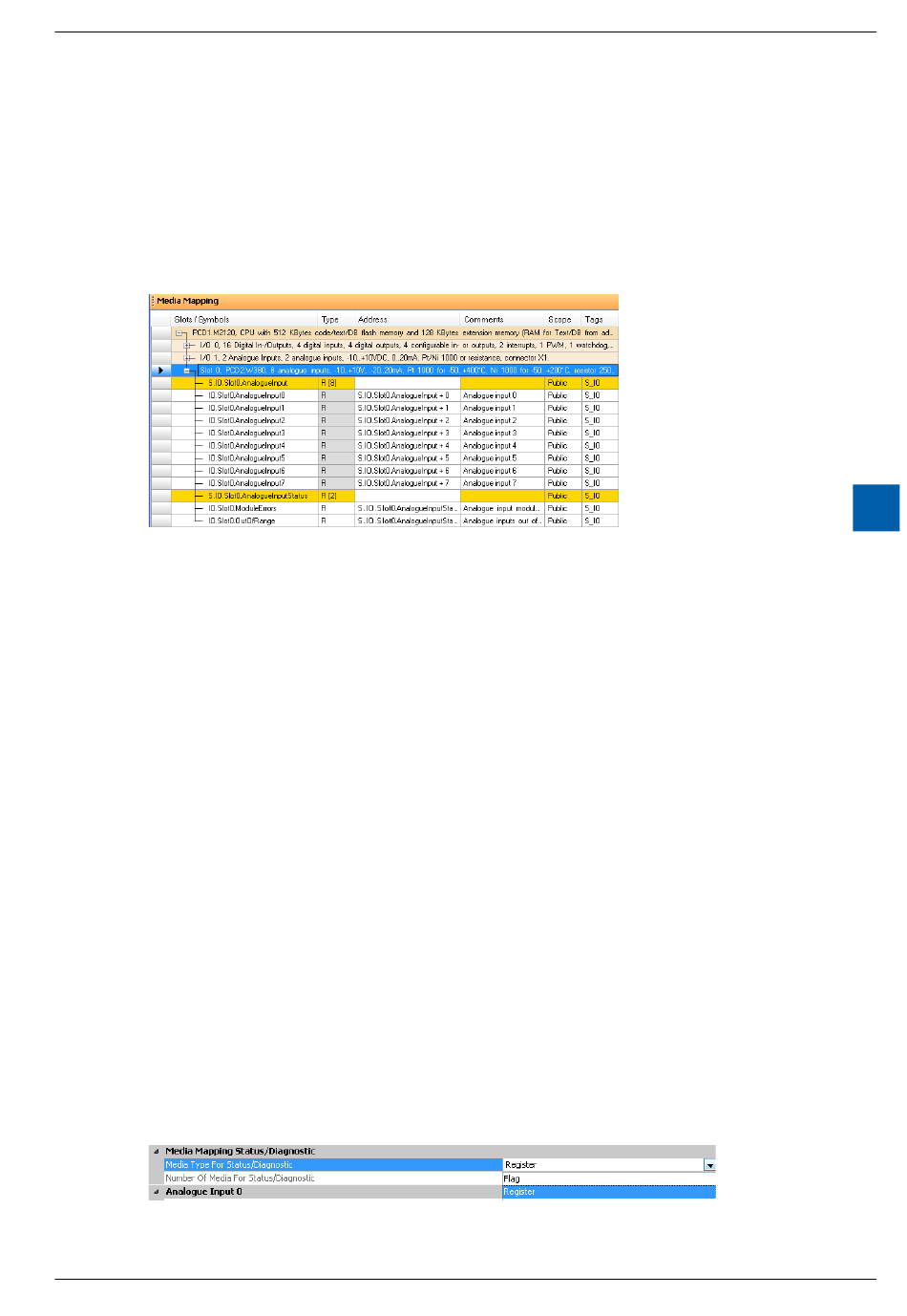

Abbildung 12: PG5, Media-Mapping
8.3.4.1.1

Eingangswerte

In einem Fupla- oder IL-Programm werden die Eingangswerte in Registern gespei-
chert und können mit den Namen gelesen werden:
■ IO.Slot0.AnalogueInput0 für Kanal 0
■ IO.Slot0.AnalogueInput1 für Kanal 1
■ IO.Slot0.AnalogueInput2 für Kanal 2
■ IO.Slot0.AnalogueInput3 für Kanal 3
■ IO.Slot0.AnalogueInput4 für Kanal 4
■ IO.Slot0.AnalogueInput5 für Kanal 5
■ IO.Slot0.AnalogueInput6 für Kanal 6
■ IO.Slot0.AnalogueInput7 für Kanal 7
8.3.4.1.2

Status und Fehler

Zwei Register werden für den Status des Moduls implementiert:
■ IO.Slot0.ModuleErrors
■ IO.Slot0.OutOfRange
Diese Informationen können als Register oder Flags gelesen werden. Sie können
im Device Configurator konfiguriert werden:
Abbildung 13: Medientyp für Diagnose
Das Verhalten der Diagnose-Bits ist für beide Typen gleich.
