Saia-Burgess Controls AG
7.3
Konfiguration im PG5 Device Configurator
Standardmässig fungieren alle Kanäle des Moduls als Eingang. Die Konfiguration
erfolgt beim Hochfahren der PCD CPU.
Nach der ersten Verwendung wird die Konfiguration des Moduls im Flash-Speicher
gespeichert und beim Hochfahren geladen.
Für die Verwendung des PCDx.B160-Moduls werden keine FBoxen benötigt.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
PCD2.B160 & PCD3.B160

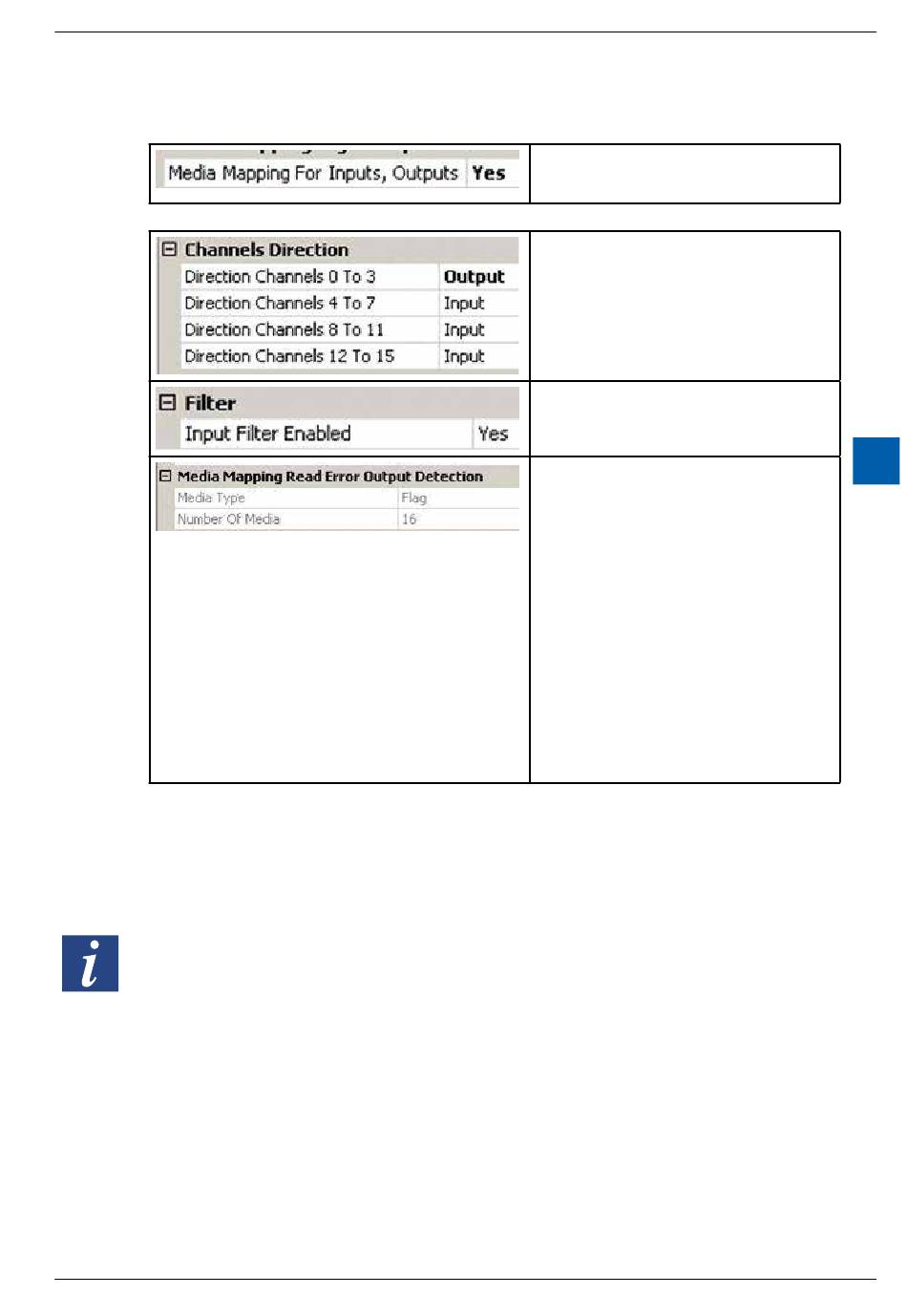

Konfiguration im PG5 Device Configurator
Um Werte dieses Moduls für die
Fupla-Programmierung zu verwenden,
muss Media-Mapping aktiviert sein.
Die Kanalrichtung definiert, ob die vier
Datenpunkte als Eingang oder als Ausgang
verwendet werden.
Filter für die Eingänge:
ja = 8 ms (Standard)
nein = 0,2 ms
Ausgangsfehler-Flags
Diese Flags weisen auf einen Fehler an den
Ausgängen hin.
Die Flaggen werden immer für zwei
Ausgänge gesetzt. Ein gesetztes Flag
bedeutet, dass der Ausgang eine hohe
Impedanz hat.
Beispiel:
Die Ausgangsfehlererkennungsflagge lautet:
0000000000000011
Dies zeigt einen Fehler wie z. B. Überstrom
oder Kurzschluss an E/A 0 oder E/A 1 an.
Die Ausgänge haben eine hohe Impedanz.
7
7-8
