Ausgänge
Classic
4095
3071
2047
1023
0
PCD2.W500 Modul, komplett
(mit aufgestecktem Zusatzmodul)
Auf der Basisleiterplatte befinden sich neben dem Bus-Stecker, dem DC-DC
Wandler und den Anschlussklemmen die beiden Eingangskanäle mit dem 2-poli-
gen Jumper für unipolaren oder bipolaren Betrieb sowie einige Einstellpotentiome-
ter die vom Anwender nicht verstellt werden dürfen.
Das Aufsteckmodul enthält die beiden analogen Ausgänge mit den beiden 3-po-
ligen Jumpern für die Wahl des individuellen unipolaren oder bipolaren Betriebes
jedes Ausgangs.
Das Modul arbeitet auch ohne Aufsteckmodul.
Versetzen der Jumper
Auf dieser Leiterplatte befinden sich Bauteile, welche bezüglich elektrostatischen
Entladungen empfindlich sind! Weitere Informationen befinden sich im Anhang A1,
Kap. Icons.

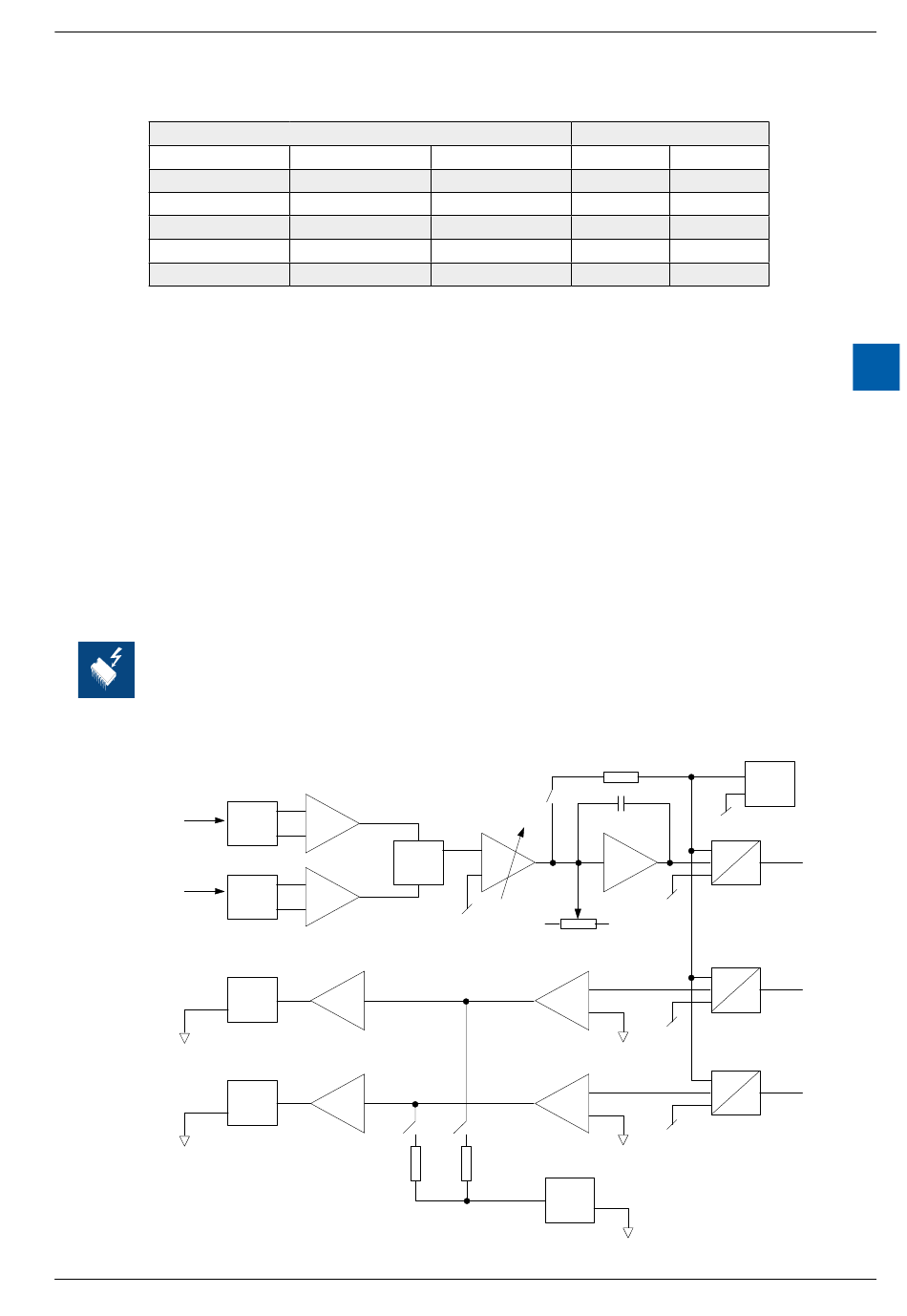

Blockschaltbild
Eingang 0
Eingang 1
Ausgang 0
Ausgang 1
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
Digital-Werte
xx7
4095
3071
2047
1023
0
Prot.
Diff.
EMC
Mux.
Prot.
Diff.
EMC
Prot.
x2
EMC
x4
Prot.
x2
EMC
x4
Ausgangssignale
Simatic unipolar
27648 +10.0 V
20736 +7.5 V
13824 +5.0 V
6912 +2.5 V
0 0 V
+/- 10 V
V Adj.
/4
/8
Diff.
x2
Diff.
x2
+/- 10 V
Ref.
2.5 V
E/A für PCD1 und PCD2
PCD2.W5x0
bipolar
+10.0 V
+ 5.0 V
0 V
-5.0 V
–10.0 V
Ref.
2.5 V
Bus
A
N
Bus
A
N
Bus
A
N
