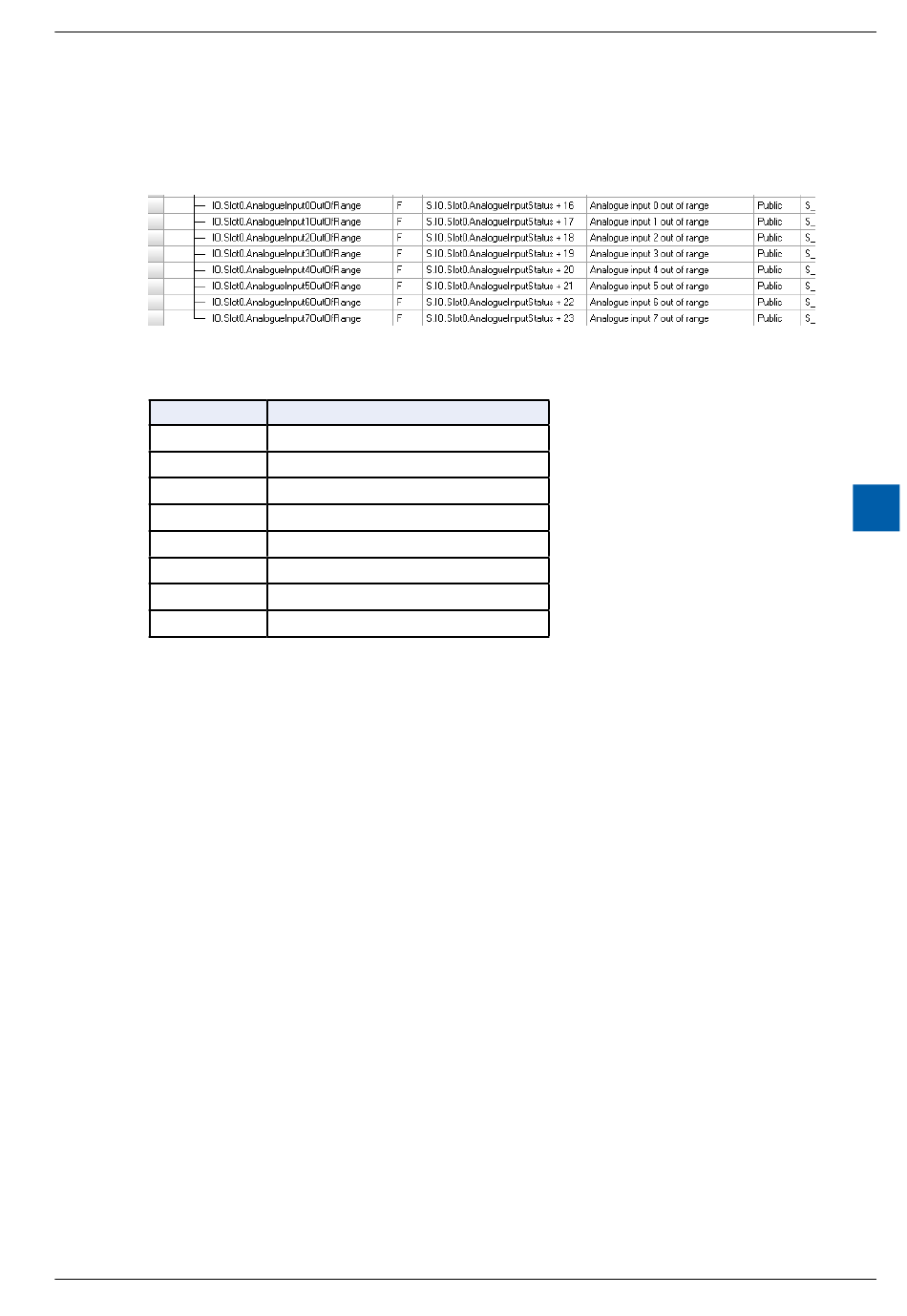

8.3.4.1.2.2 Außerhalb des Bereichs
Ein Flag pro Kanal wird erstellt, um zu signalisieren, dass die Eingangswerte
außerhalb des zulässigen Bereichs liegen:
Wenn die Konfigurierung in „Registertyp" abgeschlossen ist, wird ein 8-Bit-Regis-
ter erstellt:
Bit
7
6
5
4
3
2
1
0
Tabelle 7: Beschreibung des Registers OutOfRange
Das Status-Bit „Out of range" (Außerhalb des Bereichs) bedeutet, dass der kon-
vertierte Wert außerhalb des angegebenen Bereichs liegt. Der Eingangswert bleibt
auf dem zulässigen Mindest- oder Höchstwert.
Im Modus „VOLTAGE" (Spannung) gibt es keine Über- und Unterschreitungser-
kennung.
