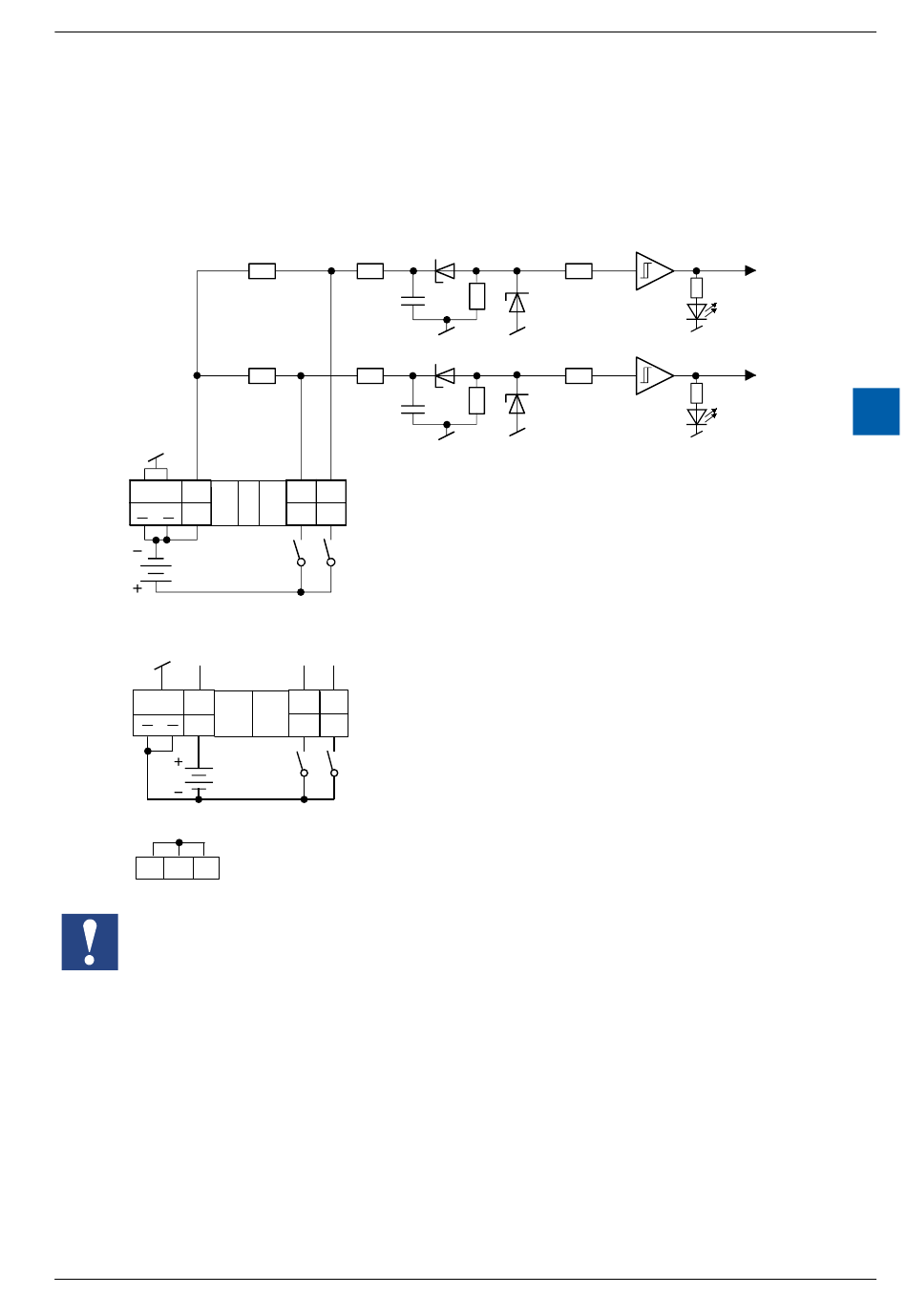

Eingangsschaltung und Klemmenbezeichnung
Je nach externer Beschaltung kann dieses Modul für Quell- oder Senkbetrieb ver-
wendet werden.
Quellbetrieb bzw. positive Logik:
17 19
16
21 23
L
Ue 24 V
Senkbetrieb bzw. negative Logik:
17 19
16
21 23
L
Ue 24 V
18 20 22
Watchdog:
Der Watchdog kann dieses Modul beeinflussen, wenn es an der Basisadresse 240 einge-
setzt wird. In diesem Fall kann der letzte Eingang mit Adresse 255 nicht benutzt werden.
Für Details, bitte das
des Watchdogs zusammen mit PCD-Komponenten beschrieben.
