Saia-Burgess Controls AG

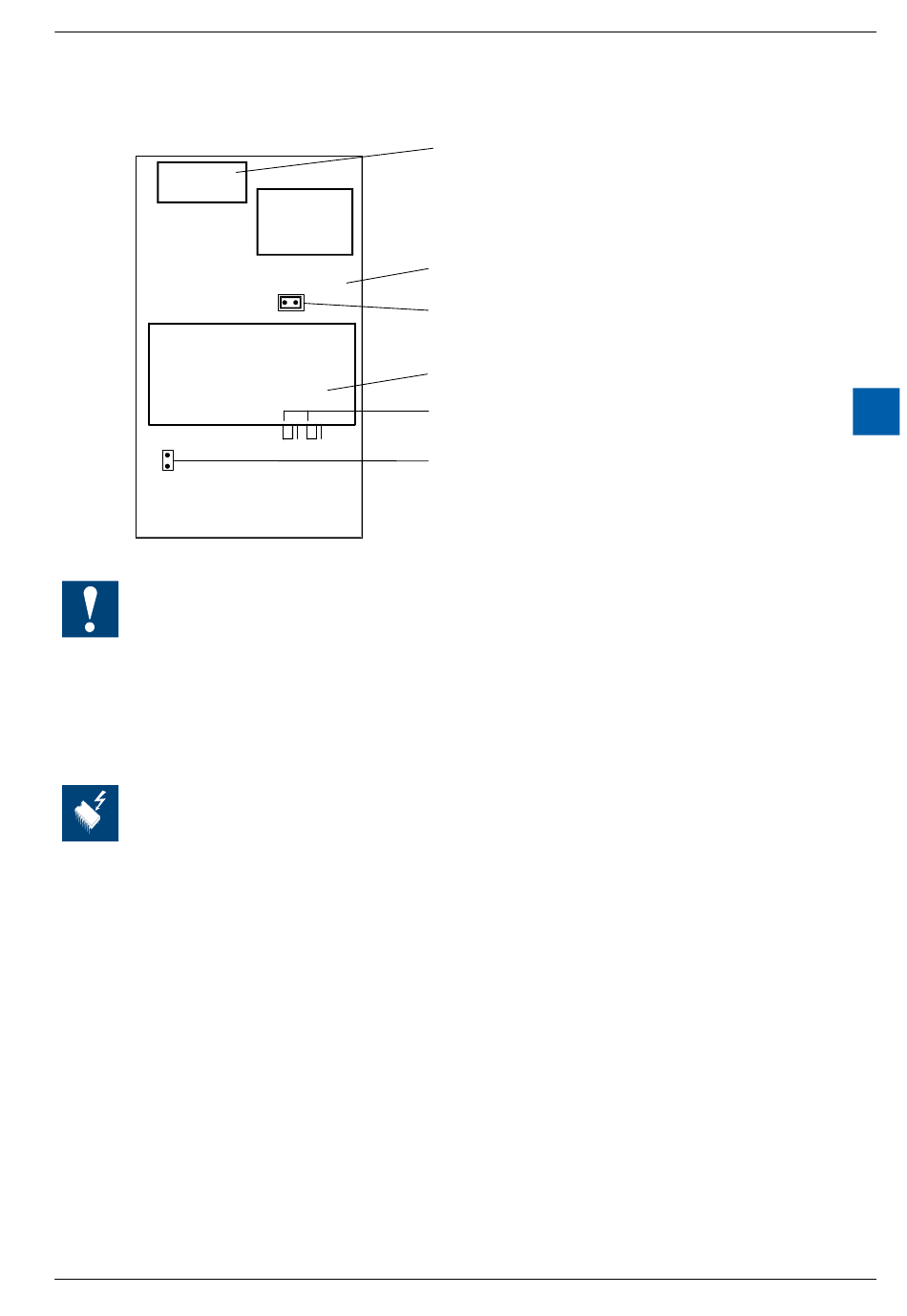

Layout (geöffnetes Gehäuse,
PCD3.W500 Modul, komplett
(mit aufgestecktem Zusatzmodul)
Auf der Basisleiterplatte befinden sich neben dem Bus-Stecker, dem DC-DC Wandler und
den Anschlussklemmen die beiden Eingangskanäle mit dem 2-poligen Jumper für unipo-
laren oder bipolaren Betrieb sowie einige Einstellpotentiometer die vom Anwender nicht
verstellt werden dürfen.
Das Aufsteckmodul enthält die beiden analogen Ausgänge mit den beiden 3-poligen Jum-
pern für die Wahl des individuellen unipolaren oder bipolaren Betriebes jedes Ausgangs.
Das Modul arbeitet auch ohne Aufsteckmodul.
Versetzen der Jumper
Auf dieser Leiterplatte befinden sich Bauteile, welche bezüglich elektrostatischen Entla-
dungen empfindlich sind! Weitere Informationen befinden sich im Anhang A1, Kap.
Handbuch EA-Module für PCD1 / PCD2 │ Dokument 27-600 – Ausgabe GER09 │ 2019-05-01
Anleitung siehe Kap.
Bus-Stecker
Basisleiterplatte
Jumper: Eingänge unipolar (U)
Aufsteckmodul
Jumper U/B 0 und U/B 1
auf Aufsteckmodul
U/B0 U/B1
Jumper: Eingänge bipolar (B)
6.1.5)
E/A für PCD3
PCD3.W500
6
Symbole.
6-96
