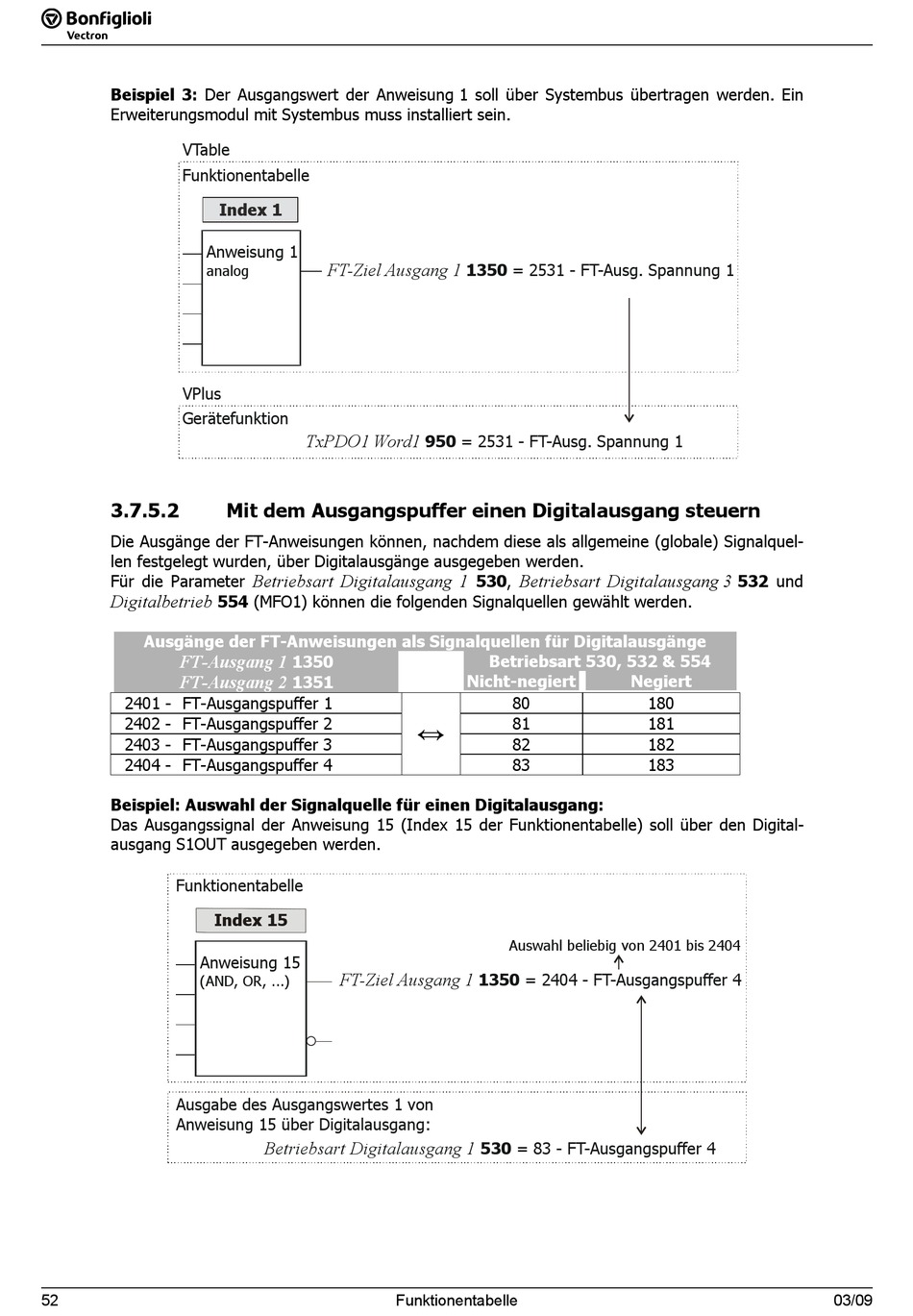

Beispiel 3: Der Ausgangswert der Anweisung 1 soll über Systembus übertragen werden. Ein
Erweiterungsmodul mit Systembus muss installiert sein.
VTable
Funktionentabelle
Anweisung 1
analog
VPlus
Gerätefunktion
3.7.5.2
Die Ausgänge der FT-Anweisungen können, nachdem diese als allgemeine (globale) Signalquel-
len festgelegt wurden, über Digitalausgänge ausgegeben werden.
Für die Parameter
Digitalbetrieb
Ausgänge der FT-Anweisungen als Signalquellen für Digitalausgänge
FT-Ausgang 1
FT-Ausgang 2
2401 - FT-Ausgangspuffer 1
2402 - FT-Ausgangspuffer 2
2403 - FT-Ausgangspuffer 3
2404 - FT-Ausgangspuffer 4
Beispiel: Auswahl der Signalquelle für einen Digitalausgang:
Das Ausgangssignal der Anweisung 15 (Index 15 der Funktionentabelle) soll über den Digital-
ausgang S1OUT ausgegeben werden.
Funktionentabelle
Anweisung 15
(AND, OR, ...)
Ausgabe des Ausgangswertes 1 von
Anweisung 15 über Digitalausgang:
52
52
Index 1
FT-Ziel Ausgang 1
TxPDO1 Word1

Mit dem Ausgangspuffer einen Digitalausgang steuern

Betriebsart Digitalausgang 1
554 (MFO1) können die folgenden Signalquellen gewählt werden.
1350
1351
Index 15
FT-Ziel Ausgang 1
Betriebsart Digitalausgang 1
1350 = 2531 - FT-Ausg. Spannung 1
950 = 2531 - FT-Ausg. Spannung 1
Betriebsart Digitalausgang 3
530,
Betriebsart 530, 532 & 554
Nicht-negiert
80
]
81
82
83
Auswahl beliebig von 2401 bis 2404
1350 = 2404 - FT-Ausgangspuffer 4
530 = 83 - FT-Ausgangspuffer 4
Funktionentabelle
Funktionentabelle
532 und
Negiert
180
181
182
183
