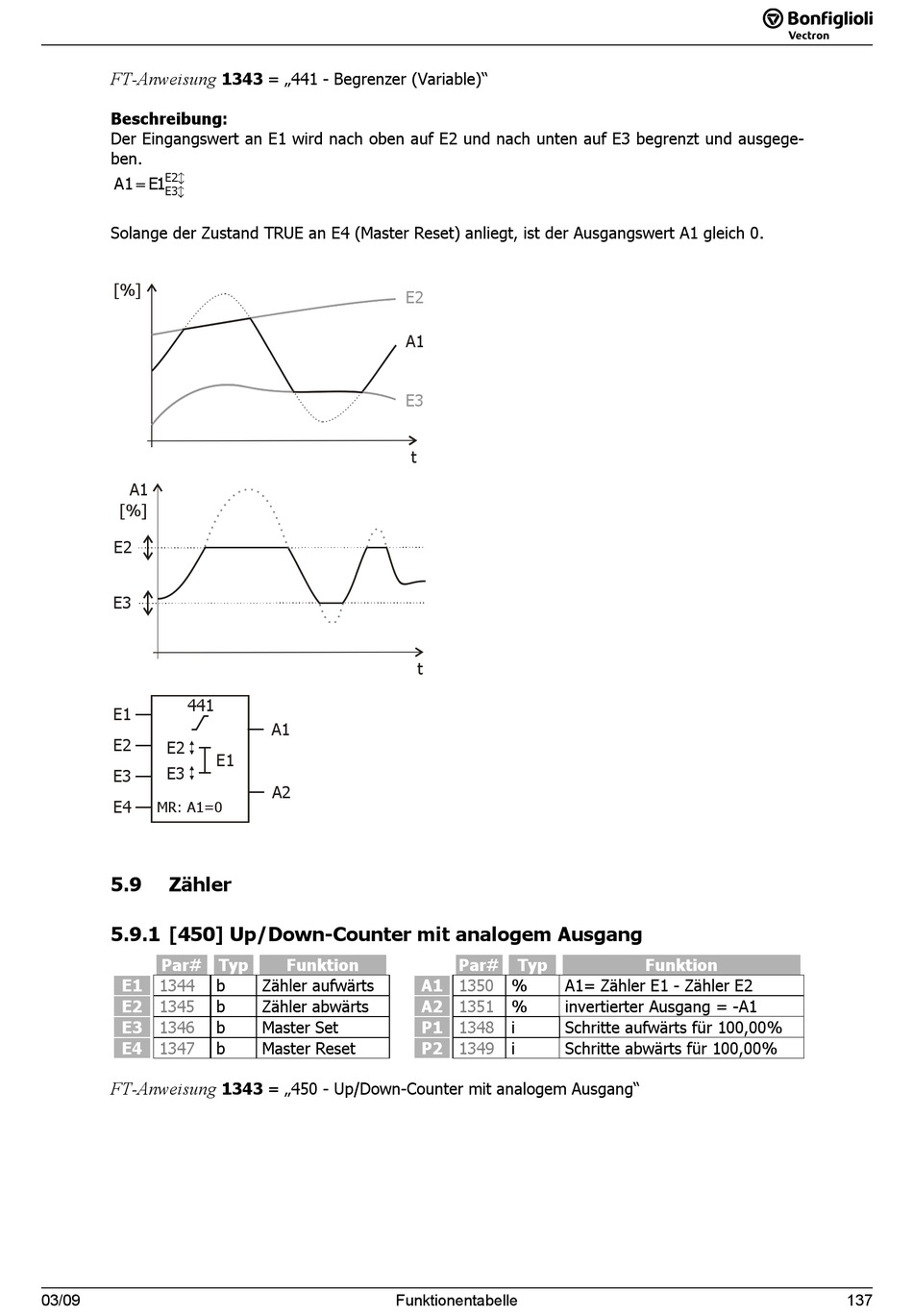

Beschreibung; Zähler; Up/Down-Counter Mit Analogem Ausgang - BONFIGLIOLI Vectron ACTIVE CUBE Anwenderhandbuch

FT-Anweisung

Beschreibung:

Der Eingangswert an E1 wird nach oben auf E2 und nach unten auf E3 begrenzt und ausgege-
ben.
E 2
A1 = b
1 E
E 3
b
Solange der Zustand TRUE an E4 (Master Reset) anliegt, ist der Ausgangswert A1 gleich 0.
[%]
A1
[%]
E2
E3
441
E1
E2
E2
E3
E3
E4
MR: A1=0
5.9 Zähler

5.9.1 [450] Up/Down-Counter mit analogem Ausgang

Par# Typ
E1 1344
E2 1345
E3 1346
E4 1347
FT-Anweisung
03/09
03/09
1343 = „441 - Begrenzer (Variable)"
A1
E1
A2
Funktion
b Zähler aufwärts
b Zähler abwärts
b Master Set
b Master Reset
1343 = „450 - Up/Down-Counter mit analogem Ausgang"
Funktionentabelle
E2
A1
E3
t
t
Par# Typ
A1 1350 % A1= Zähler E1 - Zähler E2
A2 1351 % invertierter Ausgang = -A1
P1 1348 i Schritte aufwärts für 100,00%
P2 1349 i Schritte abwärts für 100,00%
Funktionentabelle
Funktion
137
137
