Hinweis:
Der Ausgangswert A2 ist nicht der invertierte Wert von A1.
Der Ausgang kann mit Eingängen für Positionswerte (Long) verknüpft werden.
Die Funktion kann auch für Rampeneinstellungen in den Konfigurationen x40 verwendet wer-
den.
Der Ausgang hat den Wert 0, wenn ein mit FALSE verknüpfter Eingang durch den aktiven Da-
tensatz gewählt ist.

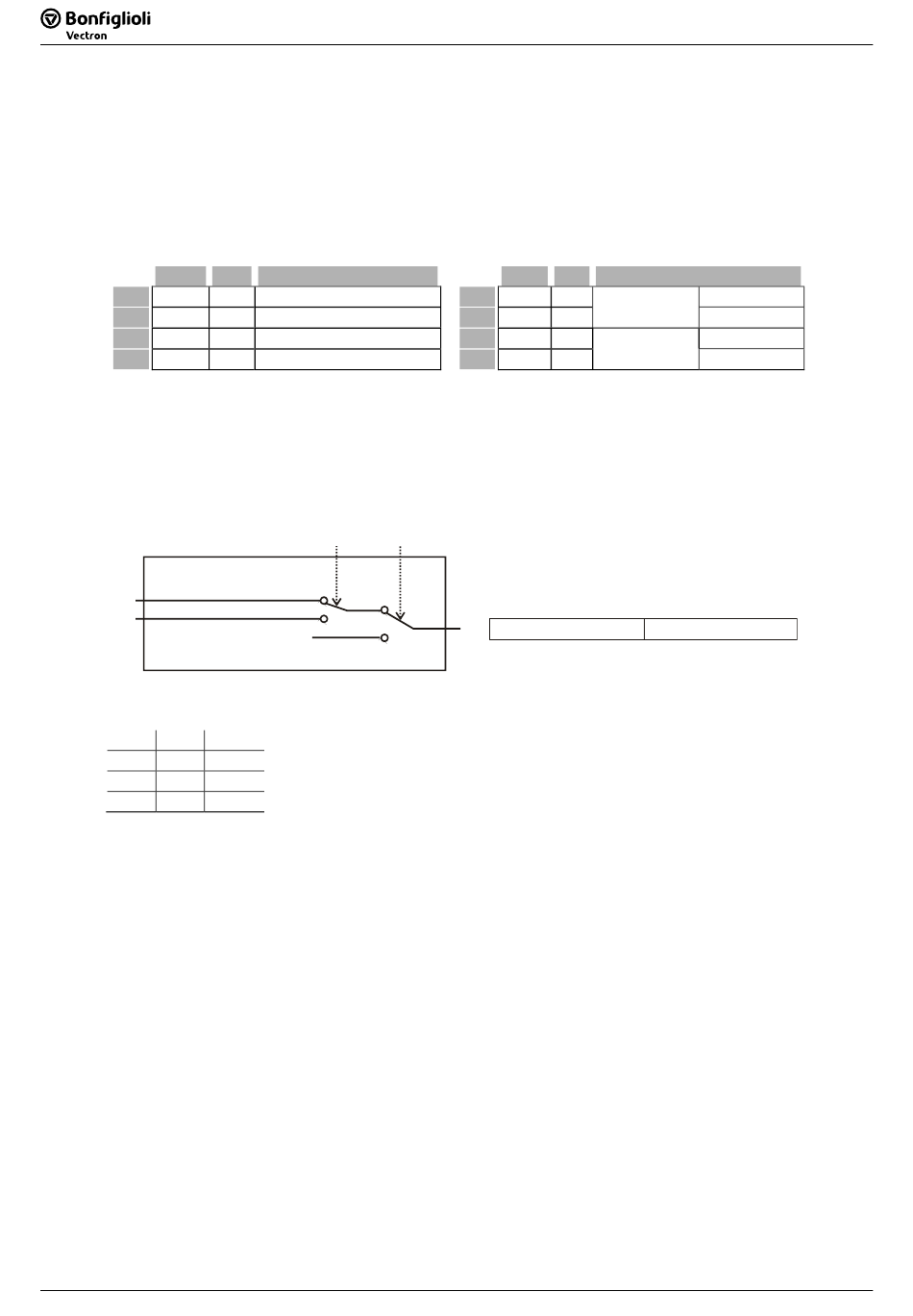

5.6.4 [393] Umschalter für Positionswerte (Long)
Par# Typ
E1 1344
E2 1345
E3 1346
E4 1347
FT-Anweisung
Beschreibung:
Einer der Werte E1, E2 oder P wird am Ausgang ausgegeben. Über E4 wird gewählt, ob ein
Eingangswert oder der Festwert ausgegeben wird. Über E3 wird gewählt, ob Wert 1 oder 2
ausgegeben wird.
E1
E2
P: P1 (Pos, Low-word)
P2 (Pos, Low-word)
Der Ausgangswert ergibt sich nach folgender Tabelle:
E3 E4 A=
0 0 E1
1 0 E2
x 1 P2|P1
Hinweis:
Der Ausgangswert A2 ist nicht der invertierte Wert von A1.
Der Ausgang kann mit Eingängen für Positionswerte (Long) verknüpft werden.
Die Funktion kann auch für Rampeneinstellungen in den Konfigurationen x40 verwendet wer-
den.
5.7

Parameterzugriff

5.7.1 Parameter schreiben

Aus der Funktionentabelle heraus können Parameter beschrieben werden. Dies geschieht in
zwei Stufen.
− Die Funktionentabelle setzt den Schreibwunsch mit allen Daten auf eine Liste.
− Im Nicht-Echtzeitsystem wird diese Liste bearbeitet. Dabei werden mehrfache Schreibbefeh-
le auf den gleichen Parameter gelöscht. Die Liste kann maximal 8 Schreibbefehle enthalten.
Der Ausgang wird TRUE, wenn die Liste voll ist und keine weiteren Schreibbefehle mehr auf-
nehmen kann.
Wenn die Parameternummer außerhalb des Bereichs 0 ... 1599 liegt, wird nur der Zustand des
Puffers geprüft und ggf. der Ausgang gesetzt.
128
128
Funktion
Pos Eingangswert 1
Pos Eingangswert 2
b Auswahl Wert 1 oder 2
b Auswahl von E oder P
1343 = „393 - Umschalter für Positionswerte"
E3
393
= −
P2 | P1 High word
Par# Typ
A1 1350 Pos E1, E2 oder
A2 1351 Pos
P1 1348 Pos
P2 1349 Pos
E4
A: A2 (Pos, High-word)
−
| Low word
Funktionentabelle
Funktionentabelle
Funktion
Low-word
(P2|P1)
High-word
Low-word
Festwert P
High-word
A1 (Pos, Low-word)
