Analog-Hysterese; Beschreibung - BONFIGLIOLI Vectron ACTIVE CUBE Anwenderhandbuch

E1 %
%
E2
E3
MS: A1=1
E4
MR: A1=0
%
2401

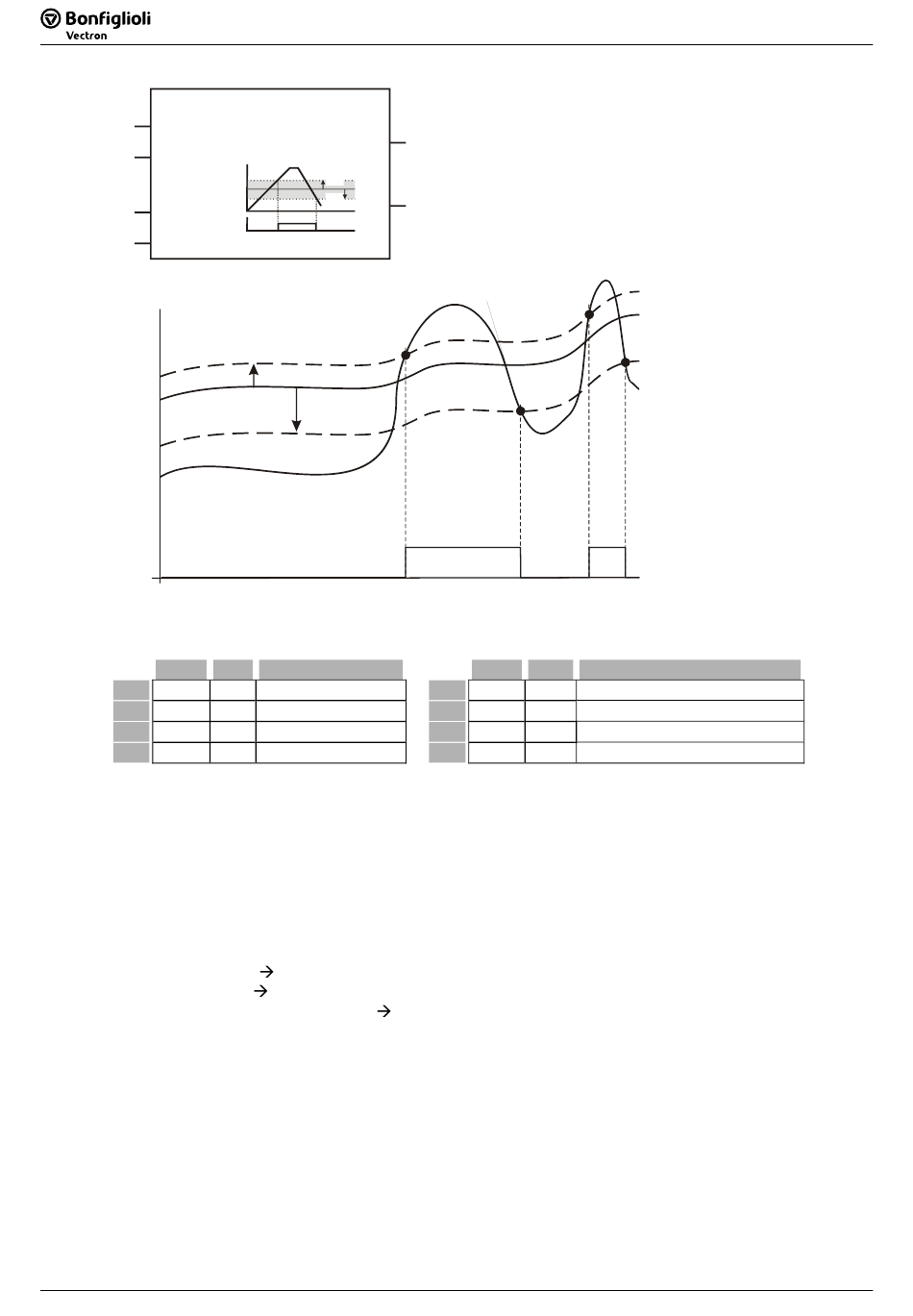

5.2.5 [310] Analog-Hysterese

Par# Typ
E1 1344
E2 1345
E3 1346
E4 1347
FT-Anweisung

Beschreibung:

Signal (zustandsgesteuert) an E3 speichert den Istwert an E1. Die Hysteresewerte E2 (Variable)
und P1 (Konstante) werden zum gespeicherten Wert addiert und von ihm subtrahiert. Liegt der
Wert von E1 innerhalb der Hysterese, wird der gespeicherte Wert ausgegeben. Liegt der Wert
von E1 außerhalb der Hysterese, wird der aktuelle Wert von E1 ausgegeben.
Wenn der Start-Eingang E3 gesetzt wird, wird der Eingangswert E1 gehalten (F = E1).
E1 > F + (E2 + P1)
E1 < F - (E2 + P1)
F - (E2 + P1) < E1 < F + (E2 + P1)
Master-Reset setzt den Ausgang A1 auf FALSE.
Wenn Master-Reset zurückgesetzt wird, muss über E3 erneut gestartet werden.
98
98
309
E1>E2+P1
|E1|>|E2|+P1
E1
P1
E2
P2
A1
P1
E2
P2
E1
Funktion
% Eingangswert
% Variable Hysterese
b Start
b Master-Reset
1343 = „310 - Analog-Hysterese"
A1 = E1
A1 = E1
A1
A2
Par# Typ
A1 1350 b
A2 1351 b
P1 1348 %
P2 1349 -
A1 = F
Funktionentabelle
Funktionentabelle
t
Funktion
Ausgang
A1 invertiert
Konstante Hysterese
-
03/09
03/09
