− 313 - F.-Komp (C V)
Beschreibung:
Über P1 und P2 wird ein Wertebereich (Fenster) eingestellt und geprüft, ob E1 innerhalb dieses
konstanten Bereiches liegt.
A1 ist TRUE, wenn E1 im Bereich von P2 bis P1 liegt.
A1 ist FALSE, wenn E1 außerhalb dieses Bereiches liegt.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3 E1 < P2
Sonderfall:
P2 (negatives Fenster) ist größer als P1 (positives Fenster) eingestellt (Grenzen vertauscht):
A1 ist TRUE, wenn E1 < P1 oder E1 > P2.
A1 ist FALSE, wenn E1 im Bereich von P1 bis P2 (Fenster) liegt.
− 314 - F.-Komp (C V), Betrag
Beschreibung:
Über P1 und P2 wird ein Wertebereich (Fenster) eingestellt und geprüft, ob der Betrag von E1
innerhalb dieses Bereiches liegt.
A1 ist TRUE, wenn |E1| im Bereich von P2 bis P1 liegt.
A1 ist FALSE, wenn |E1| außerhalb dieses Bereiches liegt.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3 |E1| < P2
Sonderfall:
P2 (negatives Fenster) ist größer als P1 (positives Fenster) eingestellt (Grenzen vertauscht):
A1 ist TRUE, wenn |E1| < P1 oder |E1| > P2.
A1 ist FALSE, wenn |E1| im Bereich von P1 bis P2 (Fenster) liegt.
Der Ausgangswert kann mit Hilfe der beiden booleschen Eingänge verändert werden:
Master-Set setzt den Ausgang A1 auf TRUE.
Master-Reset setzt den Ausgang A1 auf FALSE. Master-Reset hat Vorrang vor Master-Set.
E1 %
E3
MS: A1=1
E4
MR: A1=0
03/09
03/09
1343 = „313 - F.-Komp (C V)" (Fenster-Komparator, Vergleich Konstan-
1343 = „314 - F.-Komp (C V), Betrag", (Fenster-Komparator, Vergleich Kons-
P1 < E1
P2 < E1 < P1
P1 < |E1|
P2 < |E1| < P1
313: P2<E1<P1
314: P2 <|E1|<P1

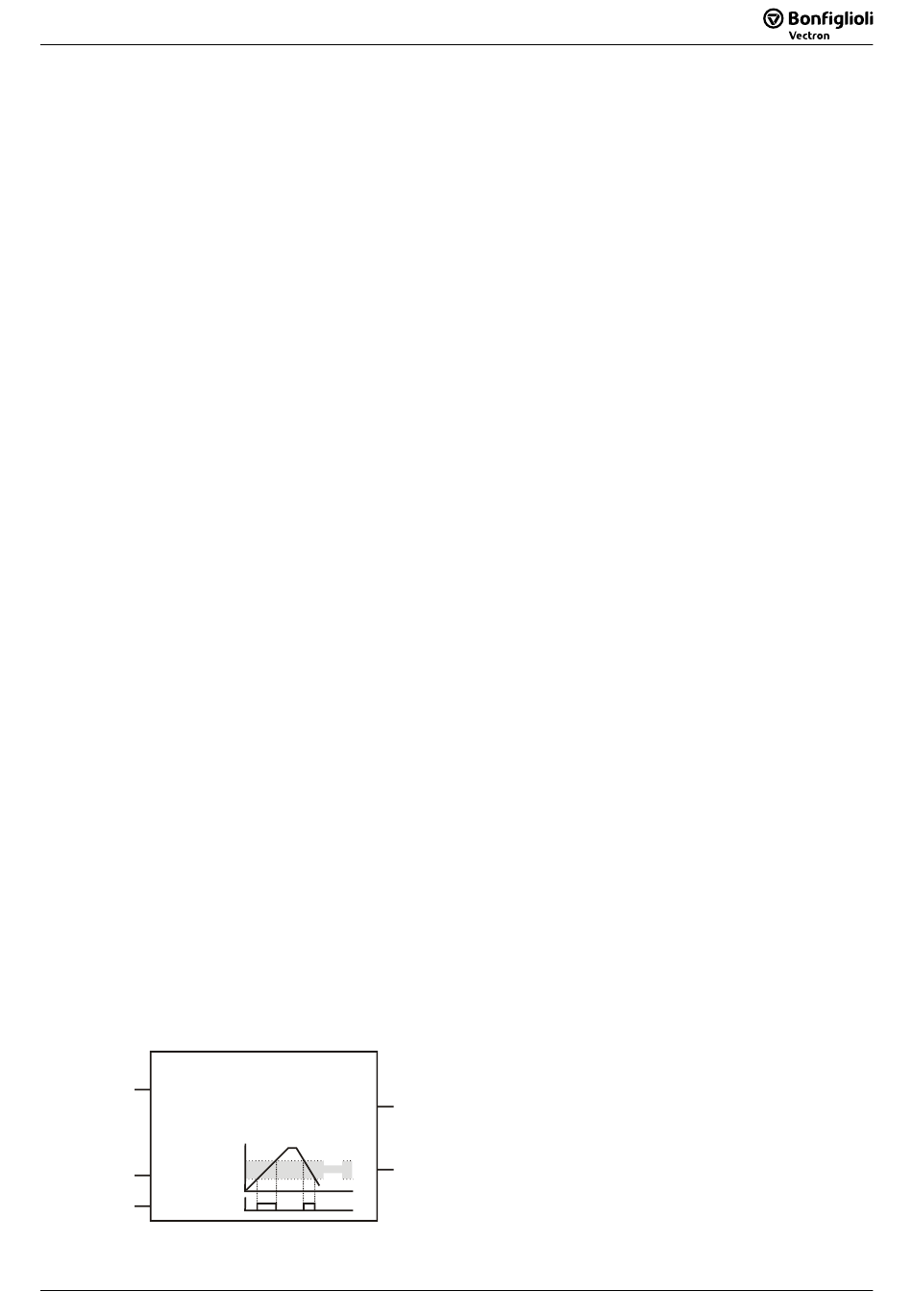

E1
P1
P2
A1
Funktionentabelle
A1 = FALSE
A1 = TRUE
A1 = FALSE
A2 = A1 ¯¯
A1 = FALSE
A1 = TRUE
A1 = FALSE
A2 = A1 ¯¯
A1
A2
