FT-Runmode
1399 = „21 – Single Part", „22 – Single Part"
Der Ablauf wird solange durchlaufen, bis eine Sprunganweisung erreicht wird, die den Aus-
gangspuffer schreibt. In diesem Beispiel wird bei beiden Sprunganweisungen der Puffer ge-
schrieben. Damit lautet die Abfolge „Block A, Stop"; „Block B, Stop";...

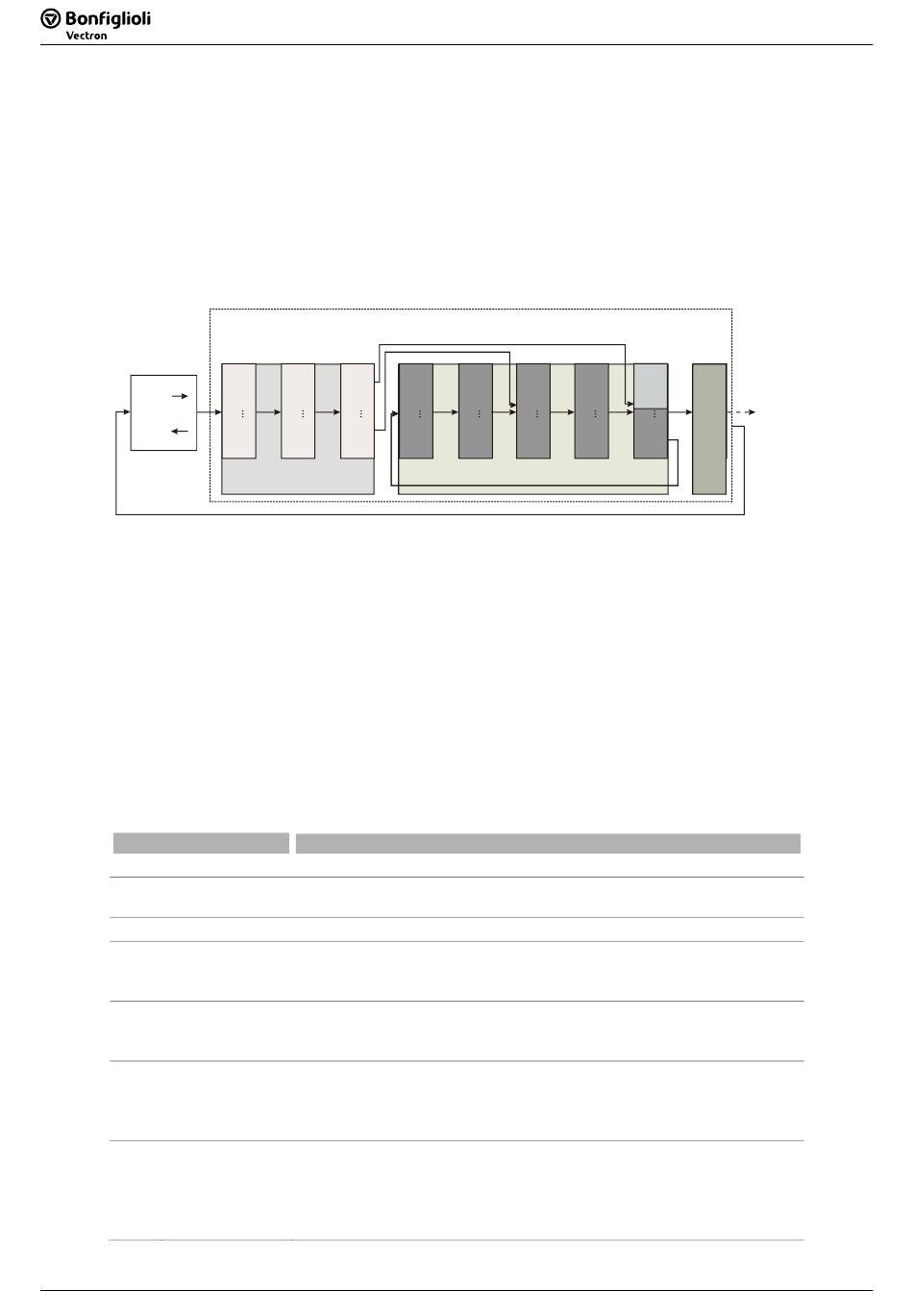

FT-Runmode
1399 = „31 – Single Cycle", „32 – Single Cycle"
Der Ablauf wird solange durchlaufen, bis das Ende erreicht ist und der Rücksprung an den Start
erfolgt (nach Block C). Es kann passieren, dass Block B entsprechend der digitalen Signale wie-
derholt durchlaufen wird, wenn der Sprung an J2 an den Anfang des Blocks B springt. Ein
Durchlauf kann zum Beispiel sein: „Block A, Block B, Block B, Block B, Block C, Rücksprung,
Stop".
24xx
20xx
3.4

Kommentarfeld

Um die Lesbarkeit der Parametrierung zu vereinfachen, steht Ihnen ein frei parametrierbares
Kommentarfeld pro Anweisung zur Verfügung. Dadurch kann eine Kurzbeschreibung hinterlegt
werden, die die Diagnose vereinfacht. Es können Kommentare bis zu 16 Zeichen im Parameter
FT-Kommentar
Beispiel:
FT-Kommentar
3.5 Übersicht der Anweisungen
3.5.1 Tabellarische Übersicht
FT-Anweisung
Digital-Funktionen
Aus (letzter
0 -
Tabelleneintrag)
Boolesche Verknüpfungen
1 - AND
2 - OR
3 - XOR 1
4 - XOR 1||3
30
30
J1
JMP
I=1 I=2 I=3
A
1352 hinterlegt werden.
1352 = „Sprung zu Block 2"
1343
Rücksprung zur FT-Anweisung 1 (im Index 1). Die letzte Funktion,
die in der Funktionentabelle abgearbeitet wird. Siehe Kapitel 2.1.
Bis zu 4 Eingänge werden über die logische UND-Verknüpfung mitei-
nander kombiniert. Der Ausgang ist TRUE, wenn alle Eingänge TRUE
sind. Siehe Kapitel 4.3.1.
Bis zu 4 Eingänge werden über die logische ODER-Verknüpfung mi-
teinander kombiniert. Der Ausgang ist TRUE, wenn an mindestens
einem Eingang TRUE liegt. Siehe Kapitel 4.3.2.
Bis zu 4 Eingänge sind über die logische EXKLUSIV-ODER-
Verknüpfung miteinander kombiniert. Der Ausgang ist nur dann
TRUE, wenn an genau einem Eingang TRUE anliegt. Siehe Kapi-
tel 4.3.3.
Bis zu 4 Eingänge sind über die logische EXKLUSIV-ODER-
Verknüpfung miteinander kombiniert. Der Ausgang ist TRUE, wenn
an einer ungeraden Anzahl von Eingängen TRUE anliegt. Der Aus-
gang ist FALSE, wenn an einer geraden Anzahl von Eingängen TRUE
anliegt. Siehe Kapitel 4.3.4.
Funktionentabelle
I=4 I=5 I=6
Funktion
Funktionentabelle
J2
JMP
I=7 I=8 I=9
B C
Digital-Funktionen
