FT-Anweisung
FT-Anweisung
Betrag)
− 301 - Komp. (V V)
Beschreibung:
Diese Funktion vergleicht die Eingänge E1 und E2.
A1 ist TRUE, wenn E1 > E2.
A1 ist FALSE, wenn E1 < E2.
Ist eine Hysterese (P1 und P2) eingestellt:
A1 ist TRUE, wenn E1 > (E2 + P1) ist.
A1 ist FALSE, wenn E1 < (E2 - P2) ist.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3
− 302 - Komp. (V V), Betrag
Beschreibung:
Diese Funktion vergleicht die Beträge der Eingänge E1 und E2.
A1 ist TRUE, wenn |E1| > |E2|.
A1 ist FALSE, wenn |E1| < |E2|.
Ist eine Hysterese (P1 und P2) eingestellt:
A1 ist TRUE, wenn |E1| > (|E2| + P1) ist.
A1 ist FALSE, wenn |E1| < (|E2| - P2) ist.
Der Komparator hat drei Arbeitsbereiche:
Bereich 1
Bereich 2
Bereich 3
Der Ausgangswert kann mit Hilfe der beiden booleschen Eingänge E3 und E4 verändert werden:
Master-Set setzt den Ausgang A1 auf TRUE.
Master-Reset setzt den Ausgang A1 auf „FALSE". Master-Reset hat Vorrang vor Master-Set.
E1 %
E2 %
E3
MS: A1=1
E4
MR: A1=0
94
94
1343 = „301 - Komp. (V V)" (Komparator, Vergleich zweier Variablen)
1343 = „302 - Komp. (V V),Betrag" (Komparator, Vergleich zweier Variablen,
(E2 - P2) < E1 < (E2 + P1)
E1 < (E2 - P2)
(|E2| - P2) < |E1| < (|E2| + P1)
|E1| < (|E2| - P2)
301:
E1>E2+P1
|E1|>|E2|+P1
302:
E1
P1
E2
P2
A1
(E2 + P1) < E1
(|E2| + P1) < |E1|
A1
A2

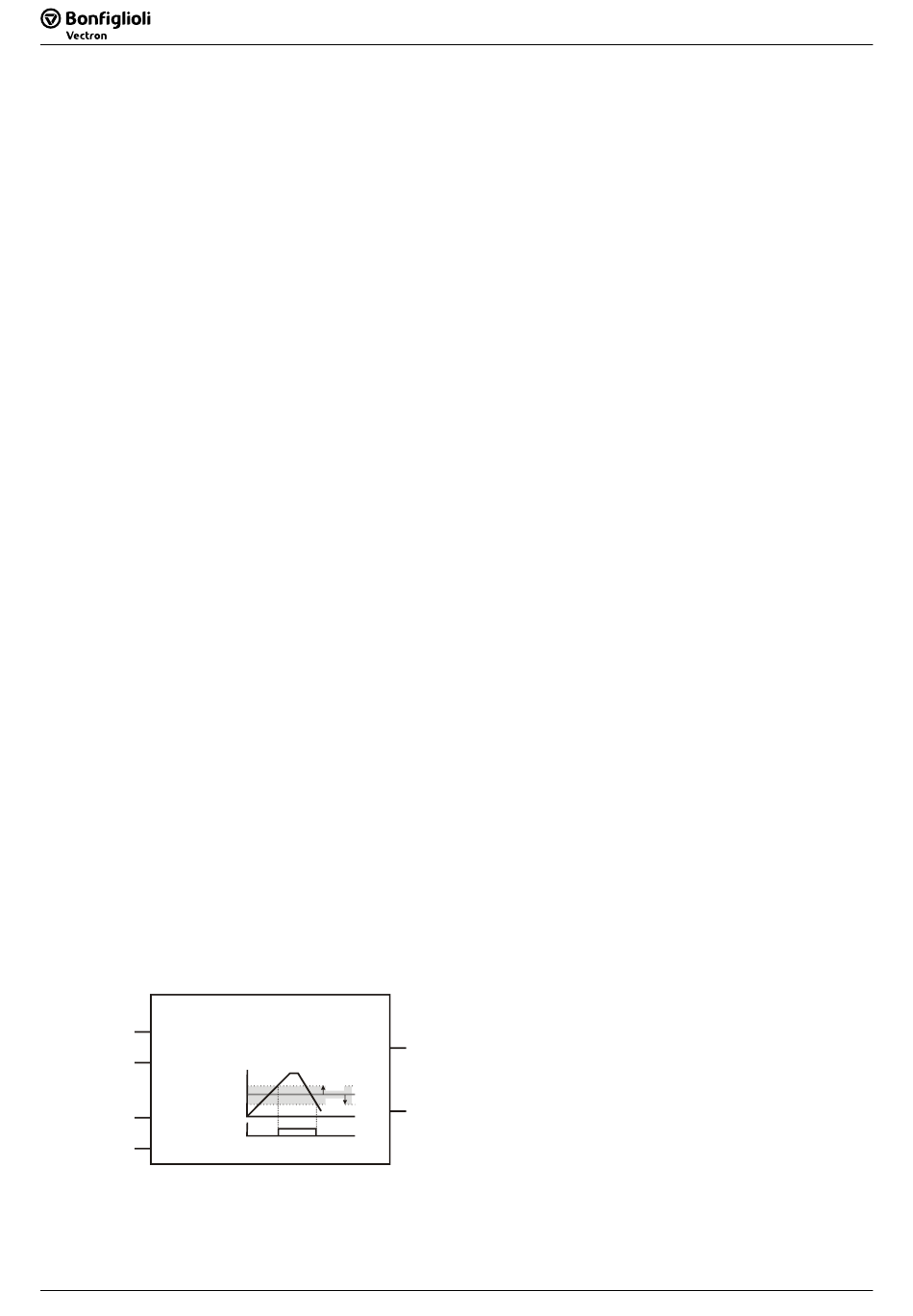

Funktionentabelle
Funktionentabelle
A1 = TRUE
A1 bleibt unverändert.
A1 = FALSE
A2 = A1 ¯¯
A1 = TRUE
A1 bleibt unverändert.
A1 = FALSE
A2 = A1 ¯¯
