Beschreibung der Digital-Funktionen

Im Folgenden werden die einzelnen Digital-Funktionen mit Beispielen erläutert. Als „Digital-
Funktion" wird folgendes bezeichnet:
Eine Digital-Funktion besitzt mindestens einen digitalen Eingangswert, aber keinen analogen
Eingangswert. Der Ausgangswert ist immer digital.
In den Beispielen werden die Standard-Verknüpfungen des Eingangspuffers verwendet. Abwei-
chende Einstellungen können für die einzelnen Anweisungen parametriert werden. Folgende

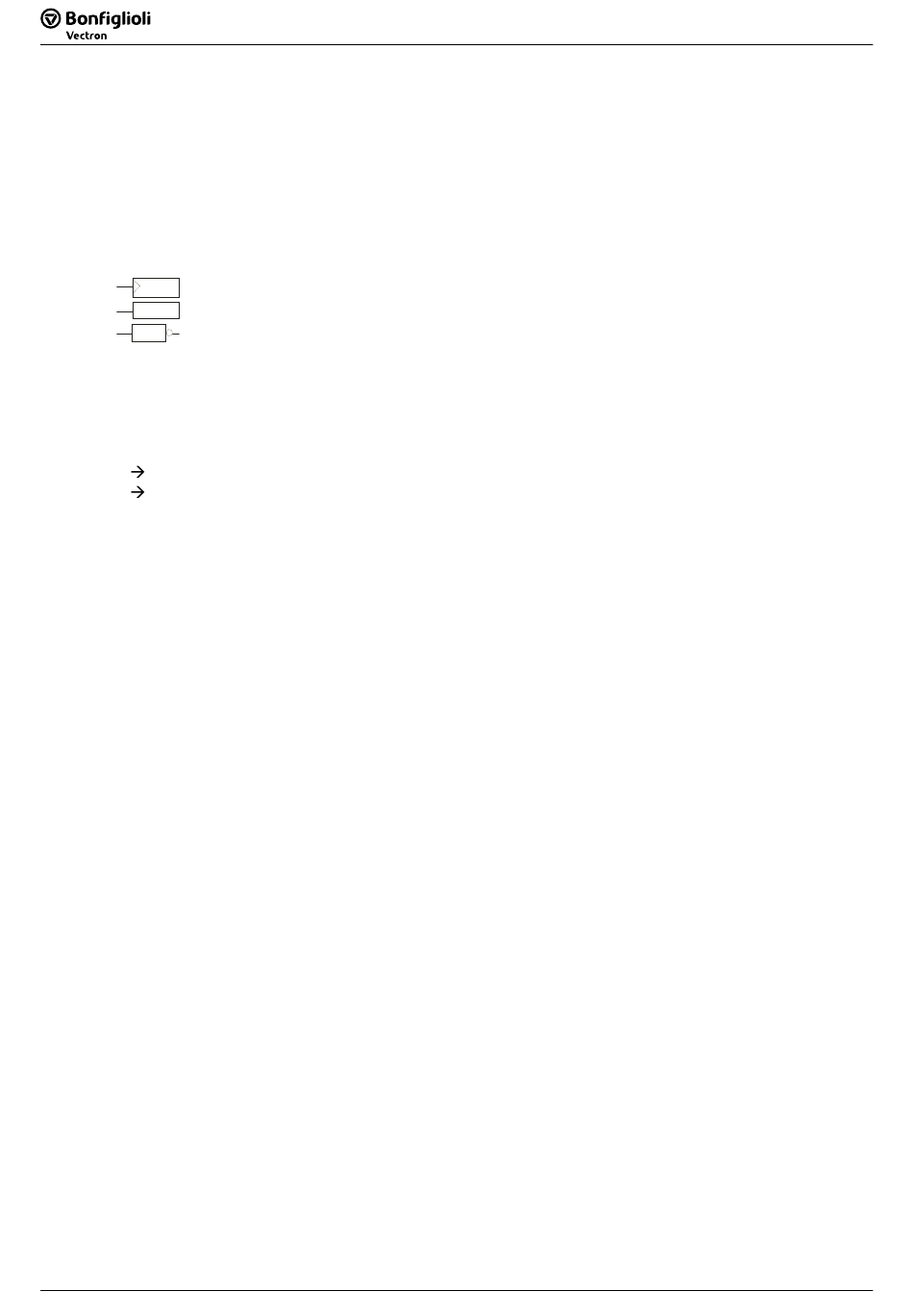

Symbole werden in den Grafiken verwendet:
Flankenauswertung
C
Pegelauswertung
D
Negierter Ausgang
T T 2
0 Zustand „Low". Darstellung von Signalzuständen in Logiktabellen.
1 Zustand „High". Darstellung von Signalzuständen in Logiktabellen.
FALSE Zustand „Low". Darstellung von Signalzuständen in Funktionsbeschreibungen.
TRUE Zustand „High". Darstellung von Signalzuständen in Funktionsbeschreibungen.
x Beliebiger Zustand („Don't care" – 0 oder 1).
0 1 Positiver Flankenwechsel.
1 0 Negativer Flankenwechsel.
Q Letzter Zustand wird gehalten.
n-1
¯¯¯ Q Letzter Zustand wird negiert („Toggle").
n-1
A Nicht-negierter Ausgang
n
¯¯ A Negierter Ausgang
n
Hinweis:
Zur übersichtlicheren Darstellung wird in den Beschreibungen der Ausgang A
verwendet. Der negierte Ausgang
wendet werden.
Für Digital-Funktionen beachten:
− Nicht genutzte Eingänge müssen auf „7 - Aus" gestellt werden (Werkseinstellung aller FT-
Eingänge).
Ausnahme: Die nicht genutzten Eingänge der FT-Anweisung „AND" müssen auf „6 - Ein"
gestellt werden.
− Ausgang 2 hat bei allen Funktionen den invertierten logischen Zustand des Eingangs 1.
− Takteingänge (T, C) werten Signalflanken aus.
−
Set/Superior-Set/Master-Set-Eingänge und Reset/Superior-Reset/Master-Reset-Eingänge
werten logische Zustände aus.
− Reset ist gegenüber Set dominant.
− Zeiten, die für
intern auf den maximalen Wert von 24 Tagen begrenzt.
