5 EINSTELLUNGEN
PFAD: EINSTELLUNGEN
GRUPP FUNKTIONEN
LASTKEGEL
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Die Funktion für den Lastkegel reagiert auf die Mitsystemspannung und den Strom und wendet eine Charakteristik an,
die in der Abbildung unten angezeigt wird.
Die Funktion wird aktiviert, wenn sich die Mitsystemspannung oberhalb der einstellbaren Ebene befindet und
sein Ausgangssignal ausführt, das verwendet werden kann, um die ausgewählten Schutzfunktionen, wie Distanz- oder
Phasenüberstrom, zu sperren. In der folgenden Abbildung wird die Auswirkung von Lastkegelcharakteristiken angezeigt,
die verwendet werden, um den Vierer-Distanzschutz zu blockieren.
GE Multilin
PARAMETERSATZ 1(6)
LASTKEGEL
FUNKTION: Deaktiviert
LASTKEGEL
QUELLE: SRC 1
LASTKEGEL
MIN SPANN: 0,250 pu
LASTKEGEL
REICHW: 1,00
LASTKEGEL-
WINKEL: 30°
LASTKEGEL
PKP-VERZÖGERUNG: 0,000 s
LASTKEGEL
RST VERZÖGERUNG: 0,000 s
LASTKEGEL BLK:
Aus
LASTKEGEL ZIEL:
Selbstrücksetzend
LASTKEGEL
EREIGNISSE: Deaktiviert

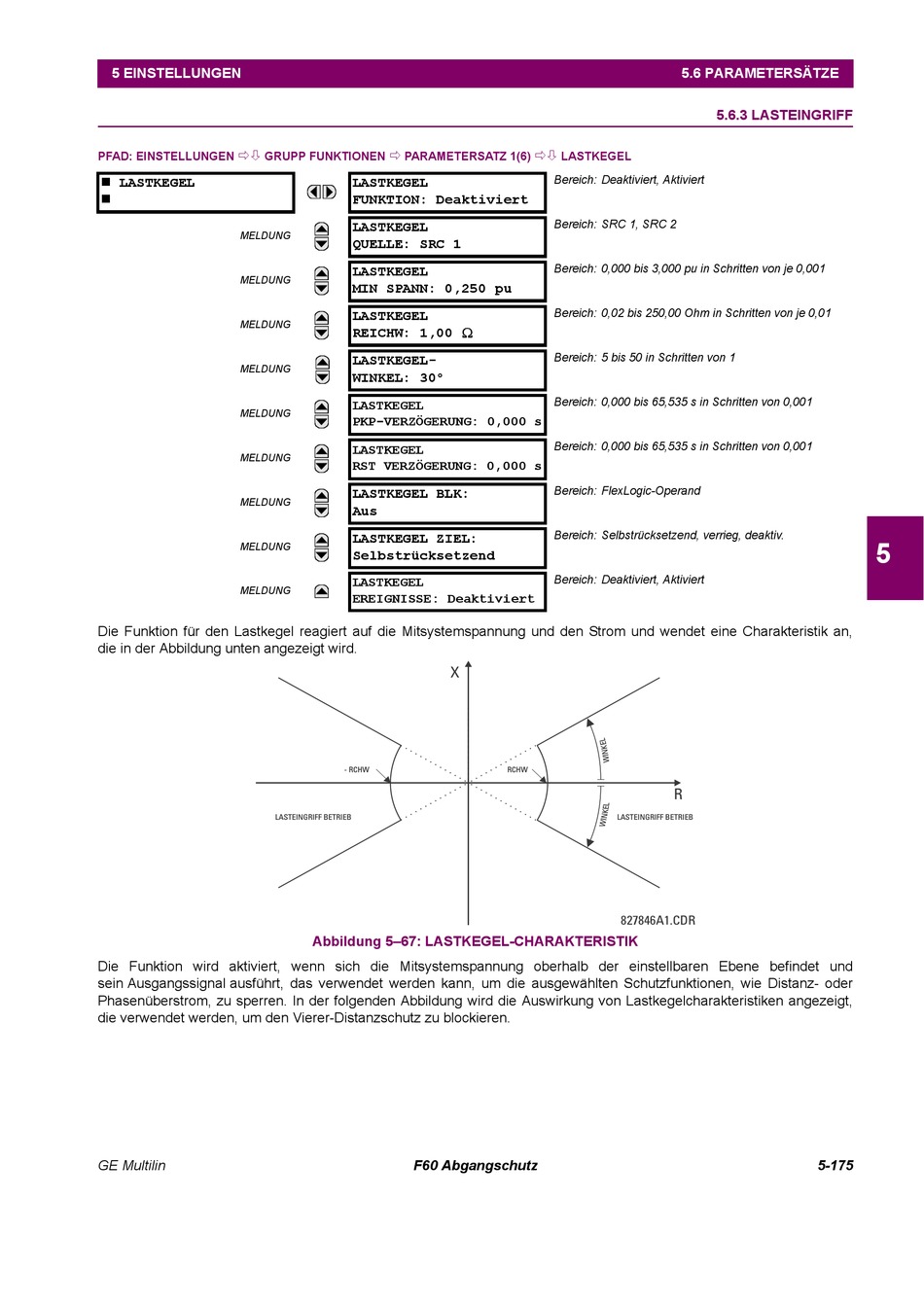

Abbildung 5–67: LASTKEGEL-CHARAKTERISTIK
F60 Abgangschutz
5.6 PARAMETERSÄTZE
LASTKEGEL
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2
Bereich: 0,000 bis 3,000 pu in Schritten von je 0,001
Bereich: 0,02 bis 250,00 Ohm in Schritten von je 0,01
Bereich: 5 bis 50 in Schritten von 1
Bereich: 0,000 bis 65,535 s in Schritten von 0,001
Bereich: 0,000 bis 65,535 s in Schritten von 0,001
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
5.6.3 LASTEINGRIFF
5
5-175
