Elektrische Installation
4
4

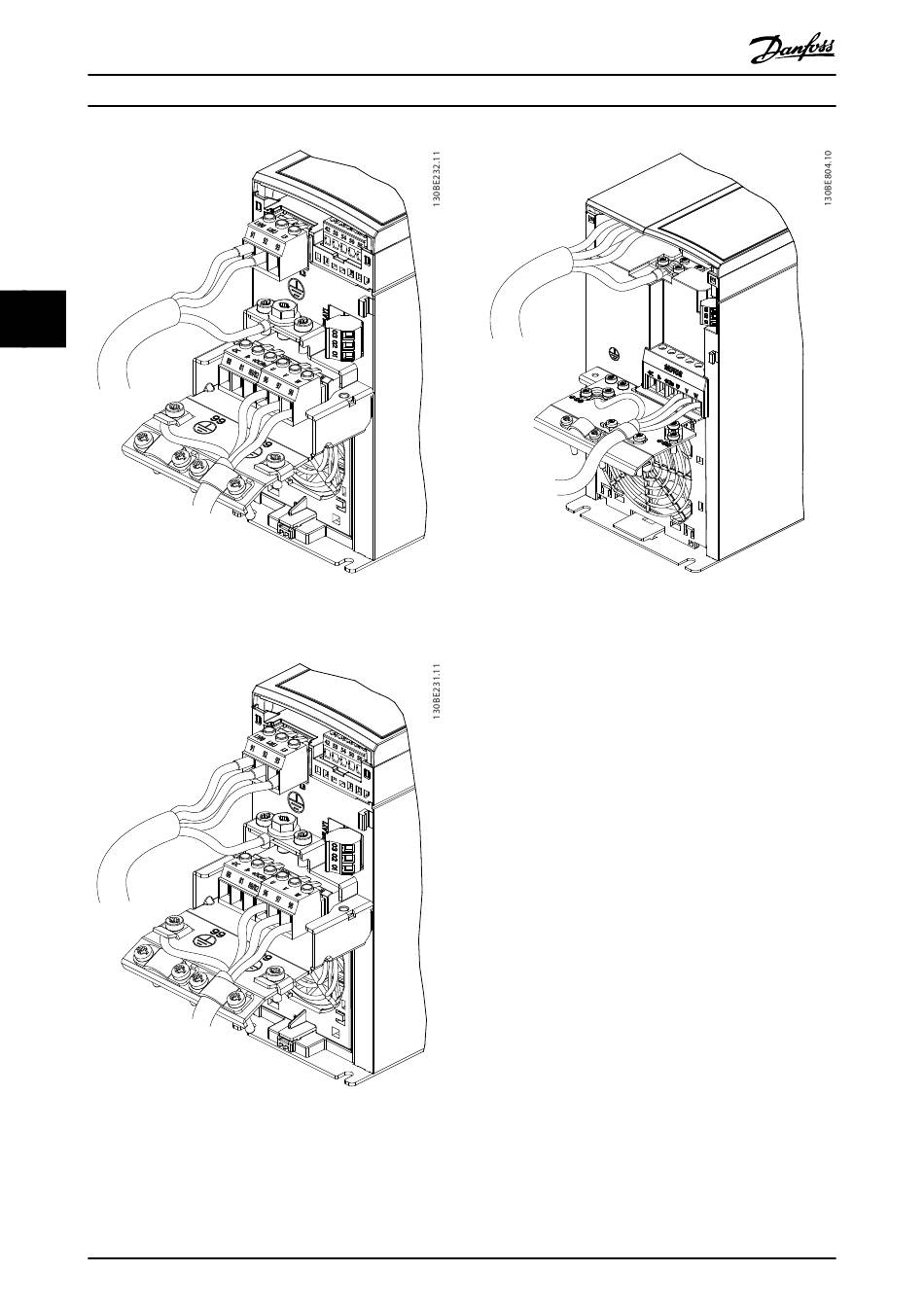

Abbildung 4.6 Netz-, Motor- und Erdanschluss für
1-phasige Einheiten
Abbildung 4.7 Netz-, Motor- und Erdanschluss für 3-phasige
Einheiten (K1, K2, K3)
18
®
VLT
Midi Drive FC 280
Abbildung 4.8 Netz-, Motor- und Erdanschluss für 3-phasige
Einheiten (K4, K5)

4.7 Netzanschluss

Vorgehensweise
Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 9.1 Elektrische Daten.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
1.
Schließen Sie die AC-Eingangsleistungskabel an
die Klemmen N und L für 1-phasige Einheiten
(siehe Abbildung 4.6) oder an die Klemmen L1, L2
und L3 für 3-phasige Einheiten (siehe
Abbildung 4.7) an.
2.
Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
3.
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4.
Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, müssen Sie darauf achten, dass die
Schraube des EMV-Filters entfernt wird. Durch das
Entfernen der Schraube des EMV-Filters
verhindern Sie Schäden am Zwischenkreis und
verringern die Erdungskapazität gemäß IEC
MG07A503
