Elektrische Installation

4.7 Netzanschluss

•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
4 4
Vorgehensweise
1. Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen R, S und T an (siehe Abbildung 4.23).
2. Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
3. Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4. Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie Parameter 14-50 EMV-
Filter auf [0] Aus. Durch diese Einstellung werden
Beschädigungen des Zwischenkreises vermieden
und die Erdungskapazität verringert.
32
®
VLT AQUA Drive FC 202
1
1
2

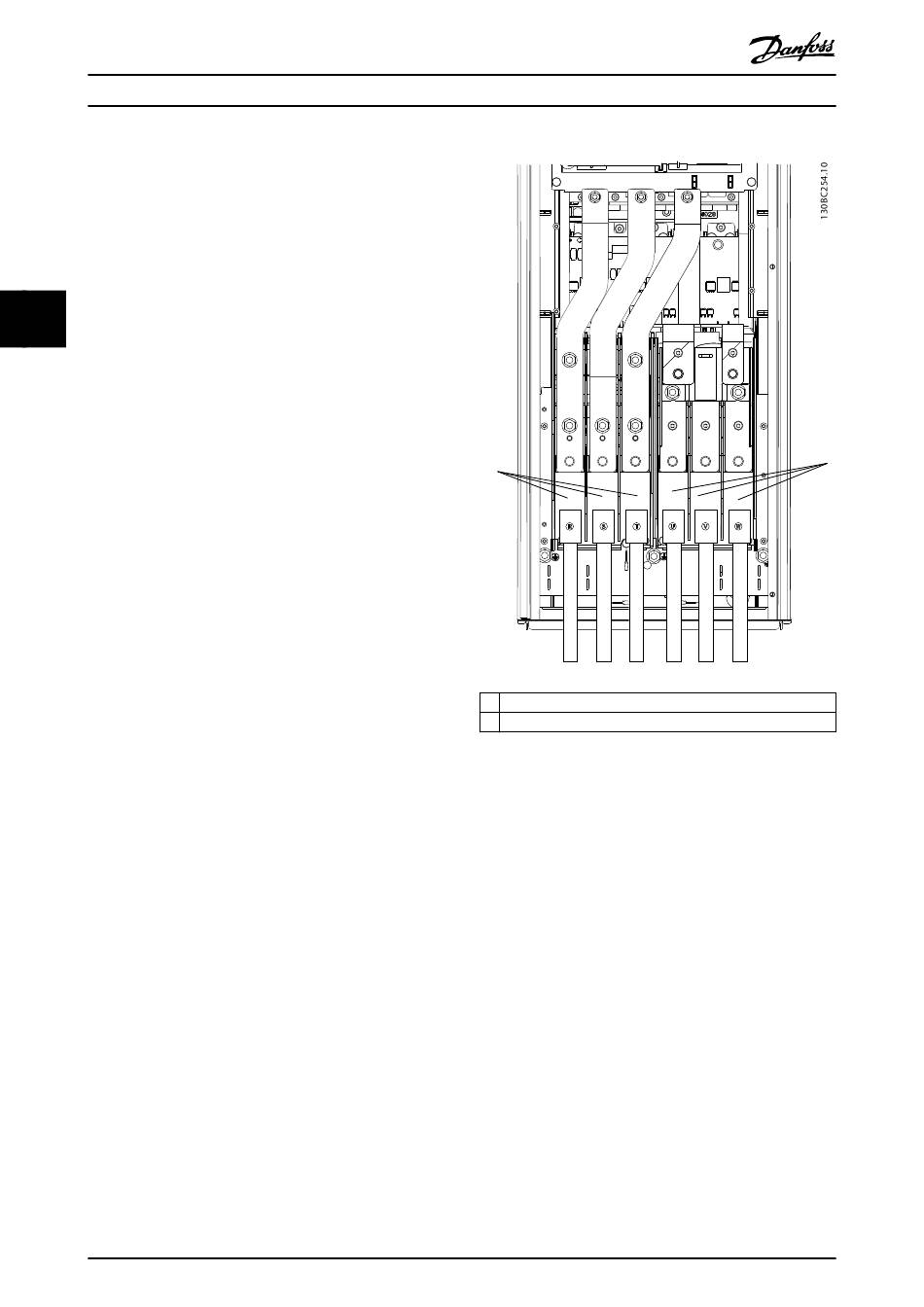

Abbildung 4.23 Netzanschluss
