Anwendungsbeispiele

12 Anwendungsbeispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Regional Settings
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Die Schaltereinstellungen für die Analogklemmen
A53 und A54 werden dargestellt, falls erforderlich.
•
Um die Funktion „Safe Torque Off" (STO) in
Werkseinstellung zu betreiben, benötigen Sie ggf.
Drahtbrücken zwischen Klemme 12 und Klemme
37.
12.1 Anschlusskonfigurationen für eine
automatische Motoranpassung (AMA)
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

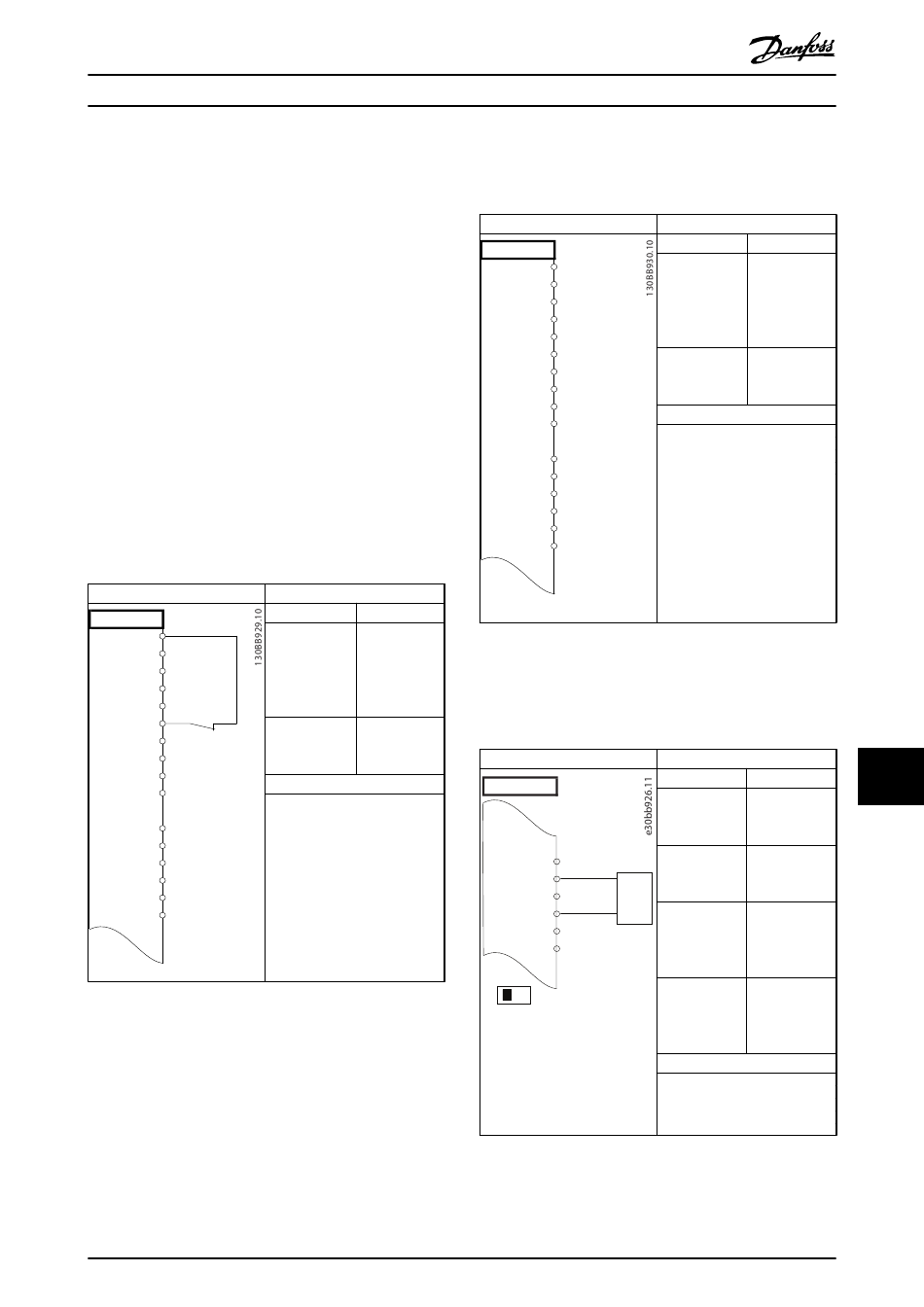

Tabelle 12.1 Anschlusskonfiguration für AMA mit
angeschlossener Kl. 27
MG16C303
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 1-29 [1] Komplette
Automatic AMA
Motor
Adaptation
(AMA)
Parameter 5-12 [2]*
Terminal 27 Motorfreilauf
Digital Input invers
*=Werkseinstellung
Hinweise/Anmerkungen: Sie
müssen Parametergruppe 1-2*
Motordaten entsprechend dem
Motor-Typenschild einstellen.
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.2 Anschlusskonfiguration für AMA ohne
Kl. 27 angeschlossen
12.2 Anschlusskonfigurationen für einen
analogen Drehzahlsollwert
FC
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0 – 10 V
COM
39
U - I
A53
Tabelle 12.3 Anschlusskonfigurationen für analogen
Drehzahlsollwert (Spannung)
Parameter
Funktion Einstellung
Parameter 1-29 [1] Komplette
Automatic AMA
Motor
Adaptation
(AMA)
Parameter 5-12 [0] Ohne
Terminal 27 Funktion
Digital Input
*=Werkseinstellung
Hinweise/Anmerkungen: Sie
müssen Parametergruppe 1-2*
Motordaten entsprechend dem
Motor-Typenschild einstellen.
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V
Terminal 53
Low Voltage
Parameter 6-11 10 V*
Terminal 53
High Voltage
Parameter 6-14 0 U/min
Terminal 53
Low Ref./Feedb.
Value
Parameter 6-15 1500 U/min
Terminal 53
High Ref./Feedb.
Value
*=Werkseinstellung
Hinweise/Anmerkungen:
215
12 12
